Промышленный парогенератор
Промышленный парогенератор - это специализированное оборудование, предназначенное для преобразования жидкости, чаще всего, воды, в пар. Жидкость нагревается при сжигании какого-либо топлива: древесина, уголь, нефть или природный газ.
Промышленные парогенераторы используют для:
- Пароочистка и дезинфекция в производственных и санитарных условиях. Промышленные парогенераторы используются на объектах, где требуется проведения процесса обработки высокой температурой пара, которая позволяет уничтожать бактерии, вирусы и патогенные микроорганизмы на поверхностях, обеспечивая высокую степень очистки и безопасность для персонала;
- Паровые процессы для сушки материалов.
— Сушка древесины - парогенератор обеспечивает равномерное и быстрое испарение влаги. Это сокращает время сушки и повышает качество древесины;
— Пропарка бетона и железобетонных изделий - парогенератор предназначен для пропаривания бетонных изделий, что ускоряет процесс их затвердевания и набора необходимой прочности;
— Влажно-тепловая обработка материалов - позволяет добиться необходимых изменений в свойствах материалов для их дальнейшего использования; - Создание пара для использования в процессах химической и пищевой промышленности. Это необходимо для нагрева определённых веществ и проведения различных производственных процессов. Например в пищевой промышленности - пар используется для консервирования, пропарки, пастеризации (например, молочной продукции), а в химической - для специальной термической обработки деталей оборудования.
Виды промышленных парогенераторов
- Дизельный – работает на дизеле или мазуте. В конструктивном отношении аппарат представляет собой жаротрубный котел с объемной топкой, устроенной по принципу «труба в трубе». Наибольшим спросом среди покупателей пользуется парогенератор дизельный мобильный, который при небольших габаритах демонстрирует высокую мощность и хорошие показатели скорости перемещения нагреваемой среды;
- Электрический – использует для работы электроэнергию. Пар получается посредством ТЭНов различной мощности, которые нагревают воду до заданной температуры. Такой агрегат считается самым быстрым способом парообразования и обеспечивает стабильные характеристики пара по насыщенности и температуре;
- Газовый – нагревает воду за счет использования газообразных веществ. Поскольку газ считается одним из самых дешевых видов топлива, газовый парогенератор обеспечивает существенную экономию средств;
- Электродный – одна из разновидностей электрического генератора. В качестве нагревателя использует электроды, которые пропускают ток через воду и тем самым способствуют ее подогреву. В сравнении с ТЭН-овым промышленным оборудованием парогенератор на электродах менее подвержен выходу из строя, что снижает затраты на его эксплуатацию и обслуживание;
- Индукционный – работает по принципу, схожему с функционированием микроволновой печи. В его конструкции предусмотрены специальные индукторы, которые облучают воду высокочастотными волнами. Агрегаты с ВЧ-излучением потребляют в 2–3 раза меньше электроэнергии и не требуют водоподготовки, но из-за необходимости принимать особые меры по изоляции крайне редко используются в промышленности;
- Комбинированные – могут функционировать на жидком и газовом топливе. Такая работа достигается за счет их оснащения несколькими горелками различного типа.
Производители промышленных парогенераторов
Компания ООО «Стальтех» изготавливает и реализует индукционные котельные и парогенераторы для производственных и хозяйственных нужд;
Компания «Термаль-Балтик» разрабатывает, проектирует и производит электропарогенераторы и электрокотельные в диапазоне мощностей от 30 до 3000 кВт и паропроизводительностью от 54 кг/час до 5400 кг/час соответственно;
ООО «ЮтомПром» - Производитель промышленных газовых парогенераторов, которые работают на природном газе и дизельном топливе;
Производственный комплекс «Потенциал» - выпускает различные виды промышленных парогенераторов, которые различаются по техническим характеристикам, принципу действия и используемым источникам энергии;
«СТИМРАТОР» — российский представитель акционерного общества STEAMRATOR, ведущего производителя паровых котлов и блочно-модульных котельных малой и средней мощности в Скандинавии.
Применение промышленных парогенераторов в различных отраслях

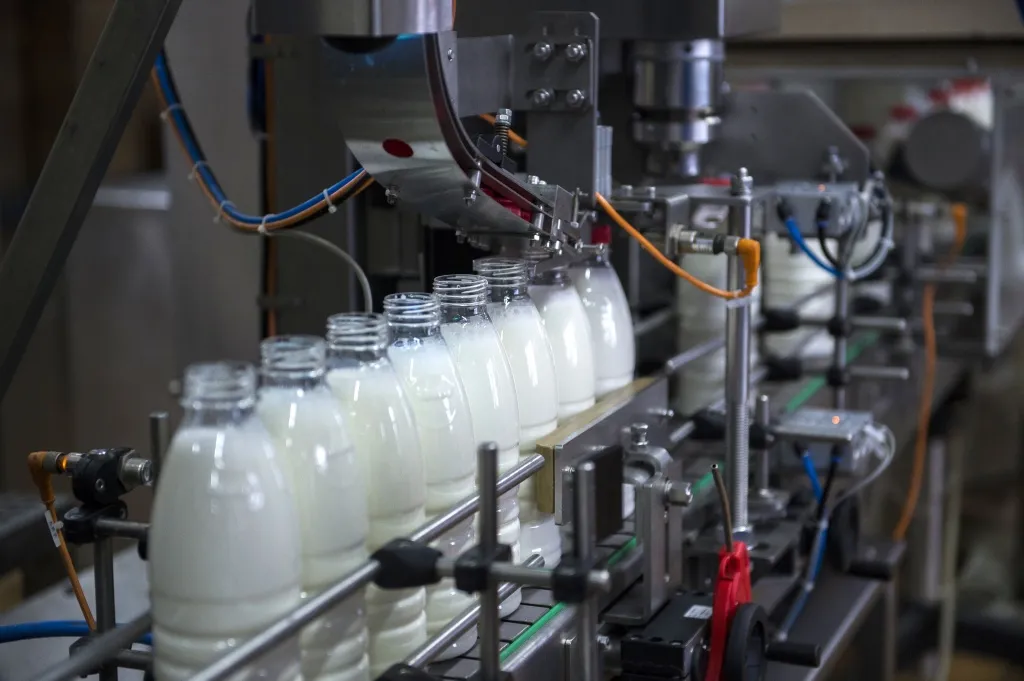

Производство пищевых продуктов
Горячий пар высокого давления помогает избавляться от бактерий и микробов, стерилизовать и пастеризовать молочные продукты, а также тару для них. Разморозка туш и уничтожение бактерий на мясе (от тары, инструмента, рук рабочих) путём тепловой обработки. В консервной промышленности воздействие горячим паром на сырьё — это способ устранить лишнюю влагу, уничтожить вредоносные бактерии и микроорганизмы.
Химическая промышленность
В химической промышленности парогенераторы используются для различных процессов, включая термическую обработку, дистилляцию, гидрогенирование и другие процессы. Например, он применяется для обработки минеральных (неорганических) веществ и их соединений;

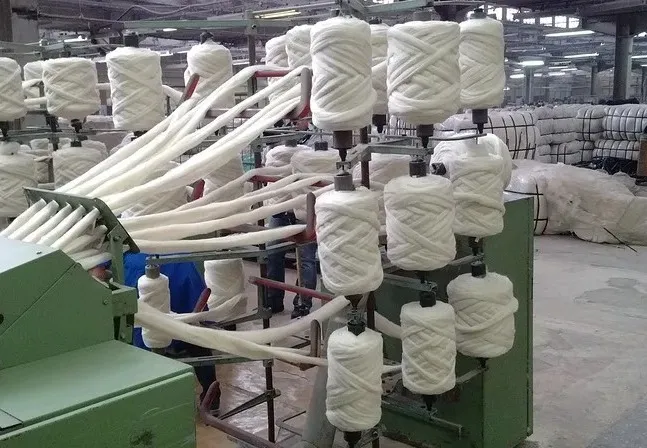

Текстильная промышленность
Материал могут пропитывать красильным раствором, а влажный насыщенный пар вызывает набухание волокна, и краситель фиксируется на ткани. В качестве тепловой обработки , волокна материала насыщаются влагой, снижается внутреннее напряжение нитей, происходит стабилизация линейного размера.
Обзор блочно-модульной котельной
Источник: Rutube-канал "Теплый домик"

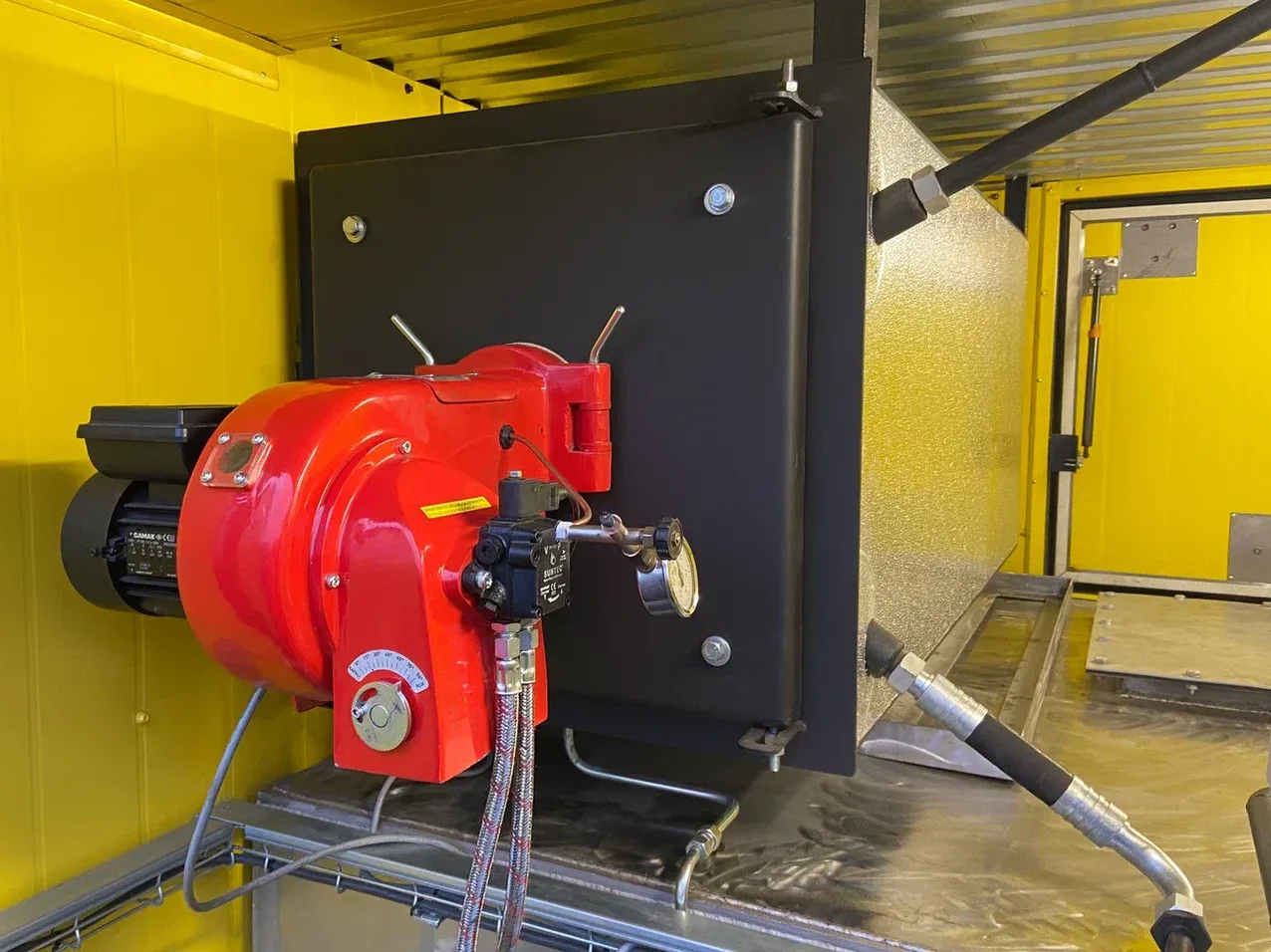

Одна из важных составляющих промышленного парогенератора — жаротрубный котёл
Жаротрубный котёл представляет собой цельносварную конструкцию, которая изготавливается на заводе и в собранном виде доставляется на место установки.
Основные компоненты жаротрубного котла:
- Жаровня - это часть котла, в которой происходит сгорание топлива и образование газовых продуктов сгорания;
- Трубы - это элементы, через которые проходят газы сгорания и передают тепло воде в котле;
- Камера сгорания - это пространство внутри котла, где происходит сгорание топлива;
- Дымоход - это труба, через которую выходят отработавшие газы сгорания из котла;
- Теплообменник - это устройство, в котором происходит передача тепла от газов сгорания к воде, которая циркулирует в котле;
- Экраны - элементы, которые находятся между трубами и предотвращают нежелательное излучение тепла;
- Устройство подачи топлива - это система, которая подает топливо в жаровню котла для сгорания;
- Дверка для загрузки топлива - элемент, через который загружается топливо в жаровню котла.

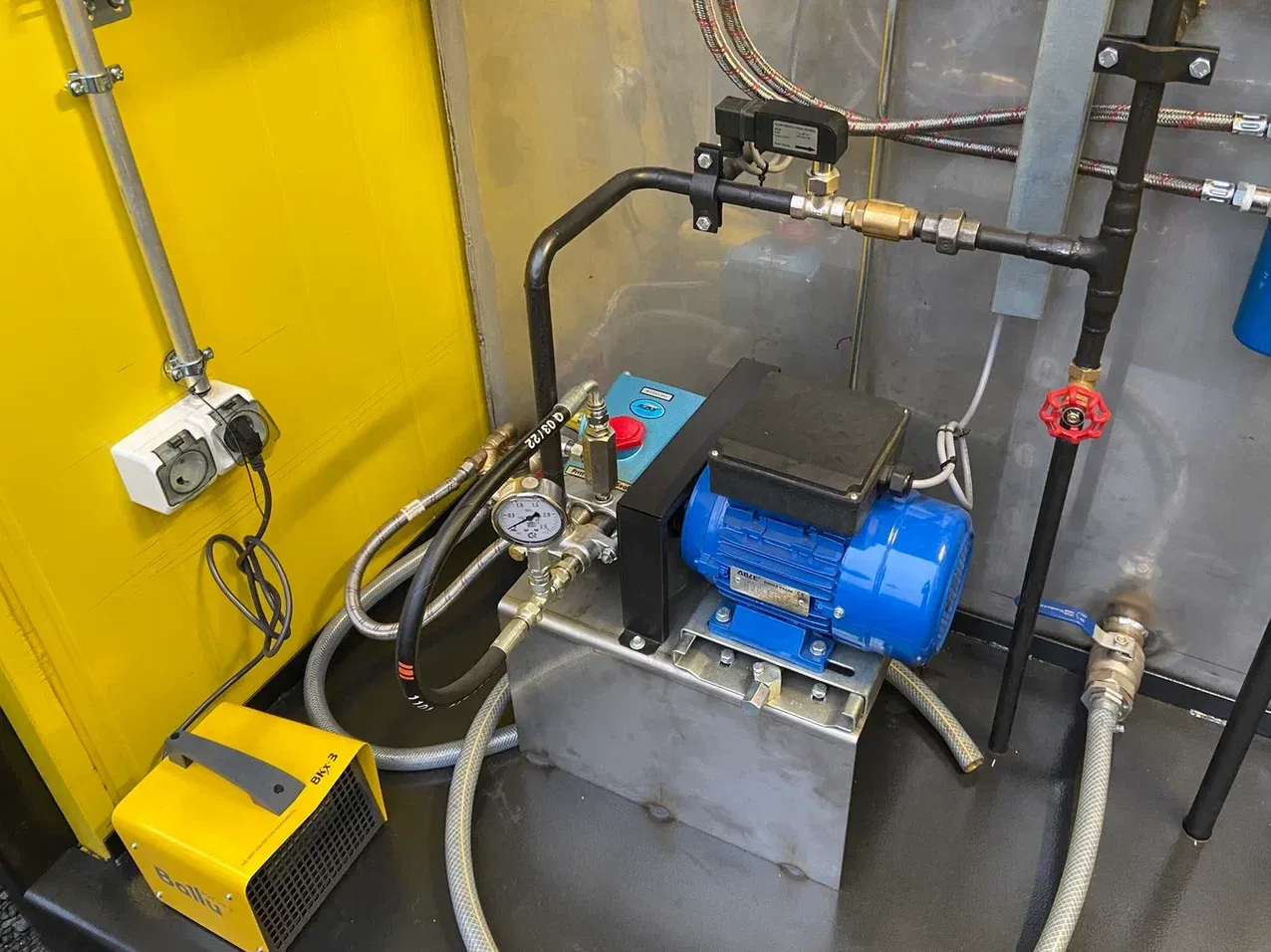

Насосная часть промышленного парогенератора
Насосная часть промышленного парогенератора играет ключевую роль в процессе производства пара. Она отвечает за подачу воды в котел, где вода нагревается до состояния пара.
Насосная часть обычно состоит из нескольких компонентов, включая насос, клапаны, трубопроводы и датчики. Насос используется для подачи воды в котел под высоким давлением, что позволяет быстро и эффективно преобразовать ее в пар. Клапаны контролируют поток воды и пара, обеспечивая стабильную работу системы. Трубопроводы служат для транспортировки жидкостей и газов внутри парогенератора, а датчики мониторят давление, температуру, наличие потока вода.
Какие датчики позволяют контролировать подачу воды в жаротрубный котёл?
В жаротрубном котле могут использоваться различные датчики, которые позволяют контролировать давление, температуру, уровень или поток воды.
Одним из таких датчиков является реле потока Производителя Senseca UM3K. Датчик позволяет контролировать наличие потока воды в жаротрубный котел, обеспечивая надежную работу системы.
Стабильная работа промышленного парогенератора с реле потока Производителя Senseca серии UM3K
Реле потока UM3K. Обзор
Реле потока UM3K — это серия датчиков предназначенных для контроля технологических процессов в трубопроводах и других системах, через которые проходит жидкость или газ. Реле потока обеспечивает безопасность в производственных процессах, предотвращая возможные аварийные ситуации и повреждения оборудования.
Высокое качество продукции Senseca и культура производства позволяет делать датчики серии UM3K надежными и долговечными. Кроме того, датчики UM3K обеспечивают быструю, простую установку и настройку, что делает их очень удобными в использовании.
Многие Производители промышленных парогенераторов применяют реле потока серии UM3K для трубопроводных систем. Senseca Germany GmbH - немецкая компания, которая специализируется на изготовлении индивидуальных решений для широкого диапазона параметров уже много лет.
Компания Senseca Germany GmbH выпускает большое количество различных моделей и модификаций датчиков потока. На протяжении многих лет, компания Senseca Germany GmbH удерживает лидирующую позицию в сфере производства такого рода датчиков.
Это лопастное реле работает на принципе отклонения подпружиненной лопасти и срабатывания магнитного контакта геркона.
- Конструкция из нержавеющей стали или латунь: Имеют повышенная прочность, обладают хорошими механическими свойствами. Вес датчика может достигать до 3 кг;
- Технологическое соединение: Внутренняя резьба от DN 8 - G 1 /4 дюйма до DN 80 - G 2 дюйма;
- Температура рабочей среды: Позволяет работать от -20 до +110 °C;
- Температура окружающей среды: От -20 до +70 °C;
- Защита IP65: Устройство полностью защищено от пыли и внешних воздействий водяных струй под низким давлением, не допуская их проникновения внутрь;
- Диапазон переключения: От 1...70 л/мин;
- Максимальный расход (Qmax): До 150 л/мин;

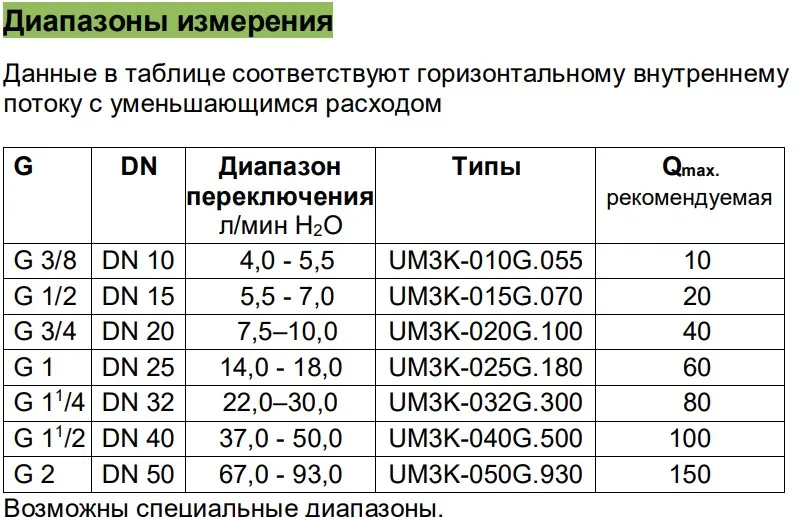

Подробная таблица с диапазонами измерений ниже; - Допустимое отклонение: ±15 % полного диапазона измерений;
- Рабочая среда: Вода (масла и агрессивные среды – по запросу);
- Переключающее напряжение: 230 B перем. тока;
- Переключающий ток: Макс. 1 А.
