Применение датчика расхода Senseca серии VD в промышленности
Реле потока
Реле потока VD — это серия датчиков предназначенных для контроля технологических процессов в трубопроводах и других системах, через которые проходит жидкость или газ. Реле обеспечивает безопасность в производственных процессах, предотвращая возможные аварийные ситуации и повреждения оборудования.
Сам датчик имеет влаго и пылезащищенный корпус. Диапазон защиты IP44 - IP65, что делает его идеальным для использования во влажных или грязных условиях. Эти характеристики датчика обеспечивают надежную и точную работу в самых экстремальных условиях, например в нефтяной, химической, энергетической промышленности, а также в других отраслях.
Высокая качество продукции Senseca и культура производства позволяет делать датчики серии VD надежными и долговечными. Кроме того, датчики VD обеспечивают быструю, простую установку и настройку, что делает их очень удобными в использовании.
Все это делает датчики VD отличным выбором для тех, кто ценит качество, надежность и стабильность измерений.
Реле потока Senseca серии VD - очень важное звено для эффективного и безопасного контроля рабочих процессов.
Применение
Применяется реле потока Senseca серии VD в разных областях:
Водоотведение и водоснабжение.
Это две важные системы, которые обеспечивают доступ к чистой воде и эффективное удаление сточных вод.
— Водоснабжение — Это сложный процесс, включающий в себя ряд технологических стадий. Прежде чем холодная вода попадёт потребителю, её подвергают очистке и дезинфекции, а горячую нагревают до определённой температуры.
— Водоотведение — это отвод всей отработанной воды независимо от её температуры. Технически он состоит из нескольких этапов, начиная с очистки стоков до сжигания илового остатка. (Рис.1)
Нефтепереработка- это процесс производства нефтепродуктов, прежде всего различных видов топлива (автомобильного, авиационного, котельного и т. д.) и сырья для последующей химической переработки нефти. (Рис.2)
— Первичная переработка. Разделение нефтяного сырья на фракции, различающиеся по интервалам температур кипения, с помощью атмосферной и вакуумной перегонки;
— Вторичная переработка. Переработка полученных фракций путем химических превращений содержащихся в них углеводородов и выработка компонентов товарных нефтепродуктов;
— Товарное производство. Смешение компонентов с вовлечением различных присадок и получением товарных нефтепродуктов с заданными показателями качества.
Основные продукты нефтепереработки — это бензин, керосин и дизельное топливо. Более 90% всей добытой нефти используется для их получения, а также смазочных масел и сырья для будущей химической обработки.

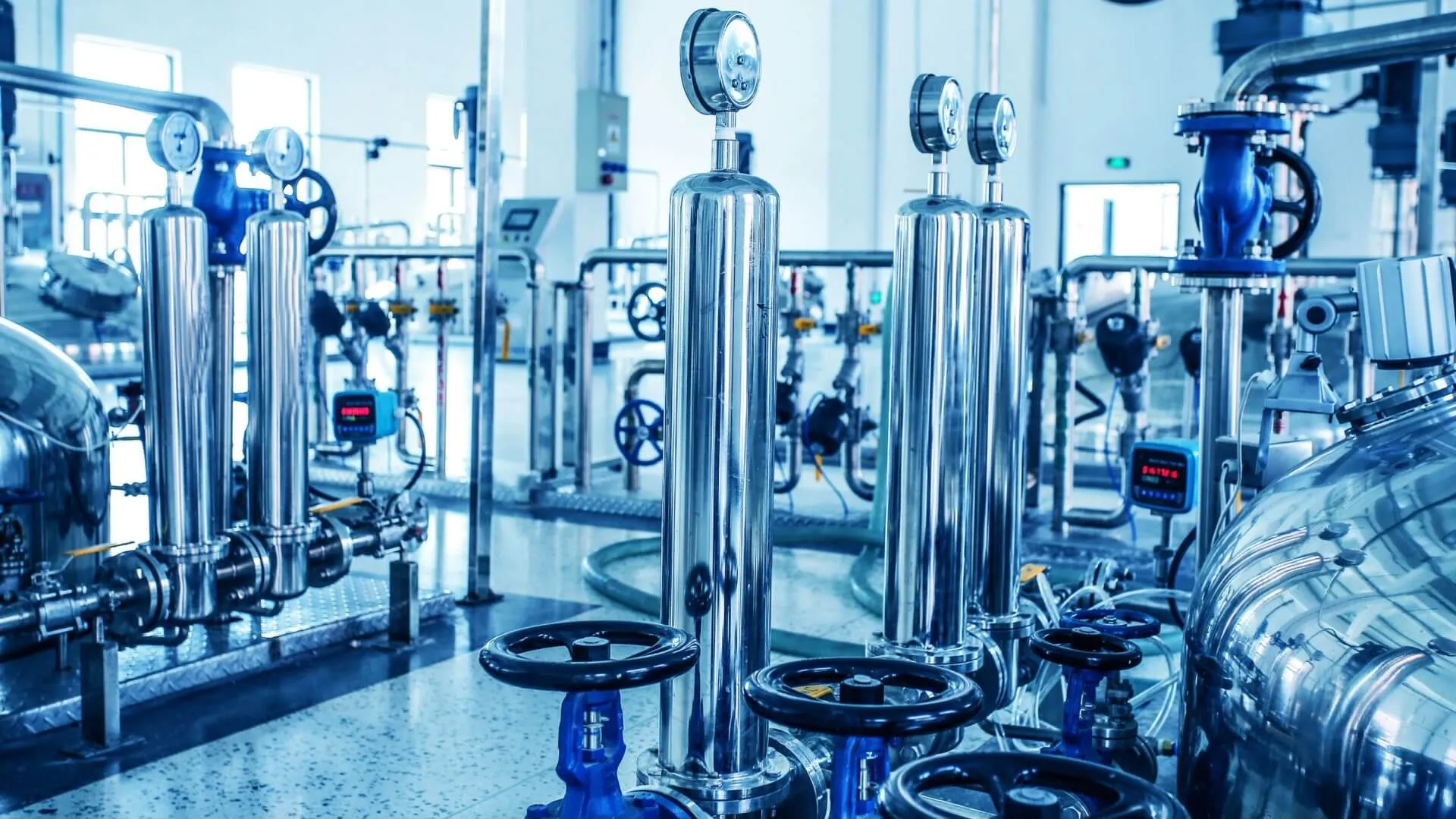

Пищевая и химическая промышленность.
Группа промышленных отраслей, производящих пищевые продукты в готовом виде или в виде полуфабрикатов, напитки, а также мыло и моющие средства. (Рис.3)
— Для улучшения вкуса и аромата продукции. Это антиоксиданты, стабилизаторы и консерванты;
— В технологиях консервации. Например, пастеризация, соление, сушка и вакуумная упаковка позволяют продлевать срок годности продуктов;
— В инновационных производствах. Это химические методы производства, оптимизация энергопотребления и создание новых видов упаковки для улучшения сохранности и безопасности продукции.
В процессах распределения газа.

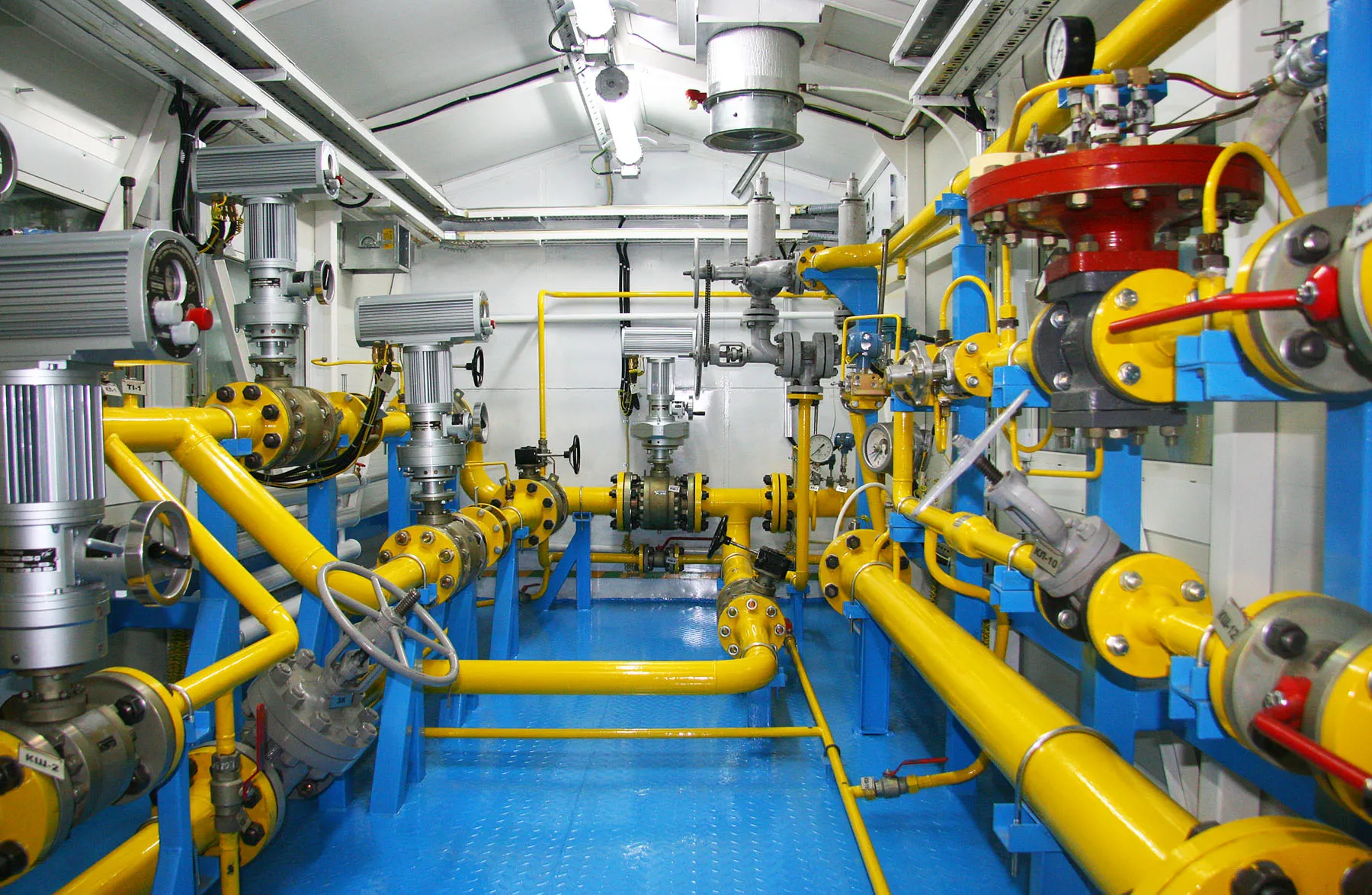

Например, в системах пневматического промышленного оборудования. Для отслеживания и контроля потока газа, обеспечивая правильную работу системы и предотвращая возможные аварийные ситуации. (Рис.4)
Обзор всей серии датчиков расхода VD
Senseca Germany GmbH - немецкая компания, которая специализируется на изготовлении индивидуальных решений для широкого диапазона параметров уже много лет.

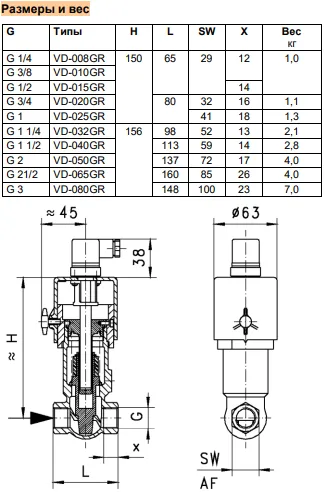

Реле потока VD-...GR
Это поршневое реле с клапаном срабатывающее от объемного потока, которое отрывает поршень (оснащенный магнитом) от седла клапана, преодолевая усилие пружины. Поршень приводит в действие герметично изолированный геркон.
- Конструкция из оловянноцинковой бронзы: Имеют повышенная прочность, обладают хорошими механическими свойствами. Вес датчика может достигать до 7 кг;
- Технологическое соединение: Внутренняя резьба от DN 8 - G 1 /4 дюйма до DN 80 - G 3 дюйма;
- Температура рабочей среды: Позволяет работать от -20 до +120 °C;
- Температура окружающей среды: От -20 до +70 °C;
- Защита IP44 или IP65: Устройство полностью защищено от пыли и внешних воздействий водяных струй под низким давлением, не допуская их проникновения внутрь;
- Диапазон переключения: От 1...600 л/мин;
- Максимальный расход (Qmax): До 720 л/мин;

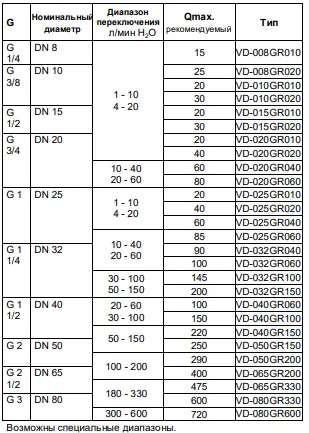

Подробная таблица с диапазонами измерений ниже; - Допустимое отклонение: ±5 % полного диапазона измерений;
- Рабочая среда: Вода (масла и агрессивные среды – по запросу);
- Переключающее напряжение: 250 B перем. тока;
- Переключающий ток: Макс. 1.5 А.
- Не допускается превышение значений, указанных для напряжения, тока и мощности;
- Электрические данные относятся к омическим нагрузкам. Емкостные и индуктивные нагрузки следует эксплуатировать с использованием защитной цепи.

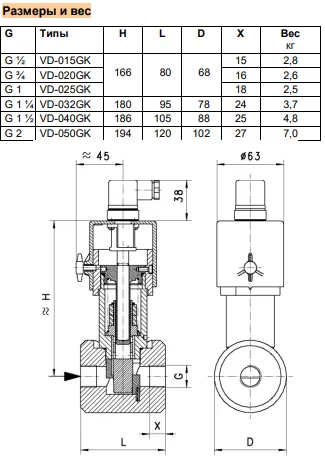

Реле потока VD-...GK
Поршневое реле с клапаном срабатывающее от объемного потока, которое отрывает поршень (оснащенный магнитом) от седла клапана, преодолевая усилие пружины. Поршень приводит в действие герметично изолированный геркон.
- Конструкция из нержавеющей стали: Высокая прочность, с хорошими механическими свойствами. Вес датчика может достигать до 7 кг;
- Технологическое соединение: Внутренняя резьба от DN 8 - G 1 /4 дюйма до DN 50 - G 2 дюйма;
- Температура рабочей среды: Позволяет работать от -20 до +120 °C;
- Температура окружающей среды: От -20 до +70 °C;
- Защита IP44 или IP65: Устройство может быть полностью защищено или не защищено от пыли (по запросу). Защищена от внешних воздействий водяных струй под низким давлением, не допуская их проникновения внутрь;
- Диапазон переключения: От 1...200 л/мин;
- Максимальный расход (Qmax): До 290 л/мин;

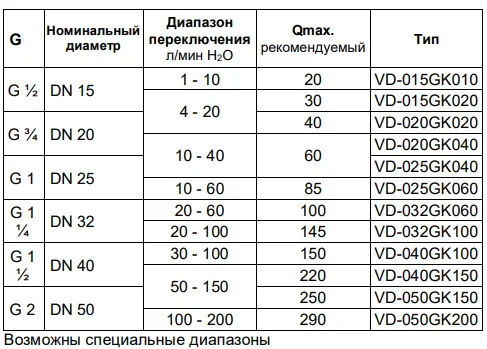

Подробная таблица с диапазонами измерений ниже (Рис.9); - Допустимое отклонение: ±5 % полного диапазона измерений;
- Рабочая среда: Вода (масла и агрессивные среды – по запросу);
- Переключающее напряжение: 250 B перем. тока;
- Переключающий ток: Макс. 1.5 А.

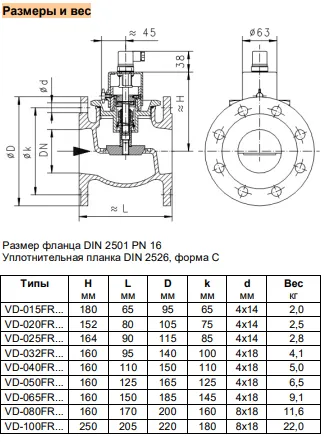

Реле потока VD-...FR
Механический датчик расхода для жидких или газообразных рабочих сред с бесконтактным срабатыванием регулируемого геркона.
- Конструкция из Адмиралтейской бронзы: сплав имеет высокую коррозионную стойкость. Вес датчика может достигать до 22 кг;
- Технологическое соединение: Внутренняя резьба от DN 15 - G 1 /2 дюйма до DN 100 - G 4 дюйма;
- Температура рабочей среды: Позволяет работать от -20 до +120 °C;
- Температура окружающей среды: От -20 до +70 °C;
- Защита IP44: Не имеет защиты от пыли, поэтому он не подходит для мест, где возможно повышенное пылеобразование, но защищен от внешних воздействий водяных струй под низким давлением, не допуская их проникновения внутрь;
- Диапазон переключения: От 1...200 л/мин;
- Максимальный расход (Qmax): До 950 л/мин;

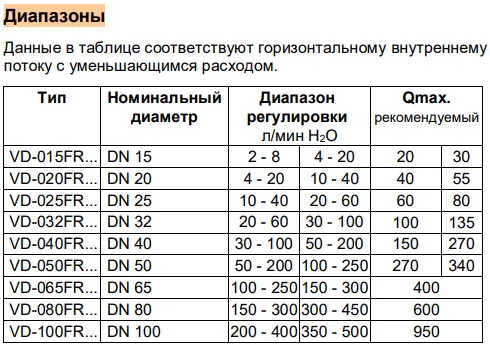

Подробная таблица с диапазонами измерений ниже (Рис.12); - Допустимое отклонение: ±5 % полного диапазона измерений;
- Рабочая среда: Вода (масла и агрессивные среды – по запросу);
- Переключающее напряжение: 250 B перем. тока;
- Переключающий ток: Макс. 1.5 А.

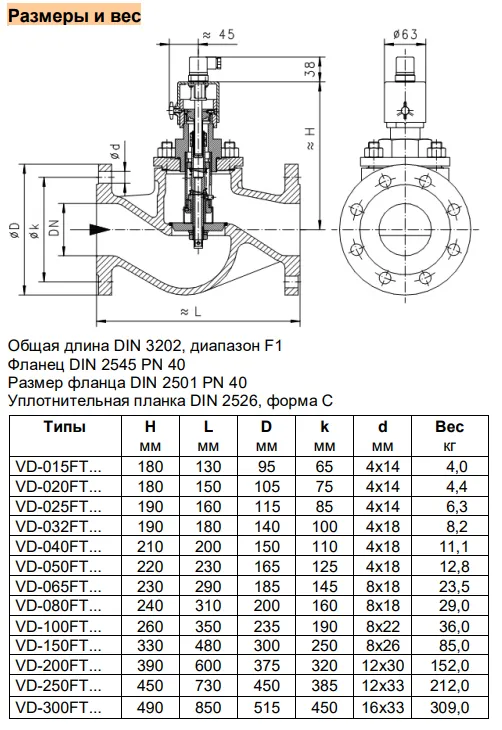

Реле потока VD-...FT
Механический датчик расхода для жидких или газообразных рабочих сред с бесконтактным срабатыванием регулируемого геркона.
- Конструкция из Литая сталь: Обладает хорошим балансом прочности и пластичности, что делает его чрезвычайно прочными. Это позволяет выдерживать значительные нагрузки без разрушения. Вес датчика может достигать до 309 кг;
- Технологическое соединение: Внутренняя резьба от DN 15 - G 1 /2 дюйма до DN 300 - G 12 дюймов;
- Температура рабочей среды: Позволяет работать от -20 до +120 °C;
- Температура окружающей среды: От -20 до +70 °C;
- Защита IP44: Не имеет защиты от пыли, поэтому он не подходит для мест, где возможно повышенное пылеобразование, но защищен от внешних воздействий водяных струй под низким давлением, не допуская их проникновения внутрь;
- Диапазон переключения: От 2...1600 л/мин;
- Максимальный расход (Qmax): До 8000 л/мин;

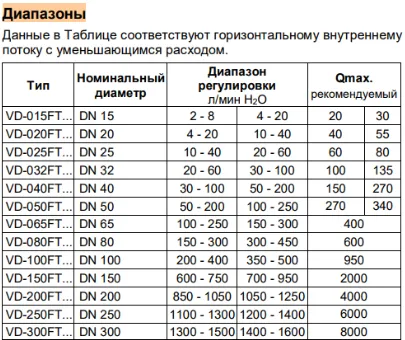

Подробная таблица с диапазонами измерений ниже; - Допустимое отклонение: ±5 % полного диапазона измерений;
- Рабочая среда: Вода (масла и агрессивные среды – по запросу);
- Переключающее напряжение: 250 B перем. тока;
- Переключающий ток: Макс. 1.5 А.
Общие правила обращения и эксплуатации реле потока VD
Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN (где DN - это внутренний диаметр) на входе и выходе;
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов);
- Не допускается превышение значений, указанных для напряжения, тока и мощности;
- При включении нагрузка должна быть подсоединена последовательно;
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Как пример рассмотрим промышленный гранулятор для изготовления комбикорма. В самом начале смесь подается через дозатор в смеситель. Далее проходит через форсунки и насыщается горячей водой, а потом происходит обработка паром. Для контроля потока горячей воды и пара установлены лопастные датчики CRG. В резервуар в верхней части гранулятора с помощью электронасоса подается подготовленная вода. Потом по специальным отводным трубам стекает в коллектор, расположенный в нижней части устройства.
Регулировка: Для регулировки точки переключения необходимо ослабить стопорный винт переключающей головки. После этого переключающую головку можно вращать. Поворот вправо увеличивает точку переключения и наоборот. По окончании регулировки затяните стопорный винт.
Процессы, в которых применяются датчики расхода Senseca серии VD в нефтепереработке
Первичные процессы переработки не предполагают химических изменений нефти и представляют собой её физическое разделение на фракции. Чтобы осуществлять правильный контроль процесса перегонки нефти устанавливается реле потока серии VD. Сначала необработанная (сырая) нефть проходит первичный технологический процесс очистки от нефтяного газа, воды и механических примесей — этот процесс называется первичной сепарацией.
Данная процедура проходит в несколько этапов:
- Отстаивание. Поступающая нефть закачивается в стальные сырьевые резервуары, где воды, соли и механические примеси частично выпадают в осадок;
- Обезвоживание и обессоливание. Так как вода и соль не растворяются при взаимодействии, при их смешении образуется эмульсия;
- Нагревание нефти и введение деэмульгаторов. Деэмульгаторы разрушают эмульсию воды. Повышение температуры снижает вязкость нефти, увеличивает разность плотностей веществ;
- Электродегидраторы. Почти очищенная нефть проходит через специальные устройства, где её очищают обессоленной свежей водой, повышенной температурой, высоким давлением, раствором щелочи и деэмульгатором.
Очищенная нефть поступает на установки атмосферной и вакуумной разгонки как безопасная для производства, где разделяется на несколько фракций: лёгкую и тяжёлую бензиновые фракции, керосиновую фракцию, дизельную фракцию и остаток атмосферной перегонки — мазут. Качество получаемых фракций не соответствует требованиям, предъявляемым к товарным нефтепродуктам, поэтому фракции подвергают дальнейшей (вторичной) переработке.
Вторичные процессы необходимы для увеличение выхода производимых моторных топлив, они связаны с химической модификацией молекул углеводородов, входящих в состав нефти, как правило, с их преобразованием в более удобные для окисления формы.
По своим направлениям, все вторичные процессы можно разделить на три вида:
- Углубляющие: каталитический крекинг, термический крекинг, висбрекинг, замедленное коксование, гидрокрекинг, производство битумов и т.д.
- Облагораживающие: риформинг, гидроочистка, изомеризация и т.д.
- Прочие: процессы по производству масел, МТБЭ, алкилирования, производство ароматических углеводородов и т.д.
Трубные магистрали, из которых состоят почти все нефтеперерабатывающие предприятия, используются для процессов распределения и перегонки нефтепродуктов в резервуары и отстойники. На каждой трубной магистрали установлено как минимум от 2-х до 4-х датчиков Senseca серии VD.
