Реле давления PH1
- Регулируемая точка переключения
- Регулируемый гистерезис
- Переключающий контакт
- Разъем DIN 43650-A
- Боковой выход кабеля
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический регулятор давления, оборудованный мембраной или поршнем с предварительным натяжением пружиной. Два регулировочных винта позволяют настраивать точку переключения и гистерезис.
Технические данные
| Переключатель | Механический переключатель | |
| Технологическое соединение | Наружная резьба R1/4, G1/8, G1/4, 1/4NPT, 1/8NPT, M10x1 | |
| Диапазон переключения | 0,2...320 бар | Подробности см. в таблице «Диапазоны» |
| Сопротивление давления | PS 60 бар / 350 бар | |
| Допуск | ± 2% полного диапазона измерений при комнатной температуре | |
| Гистерезис | См. график «Гистерезис» | |
| Температура рабочей среды | -20...+80 °С (Витон 0...+100 °С) | |
| Температура окружающей среды | -20...+80°C | |
| Рабочая среда | вода, масла, газы | |
| Монтажная схема | Переключатель № 0.467 | |
| Переключающее напряжение | Макс. 250 В перем. тока | |
| Переключающий ток | Макс. 4 А (2 А индуктивный) | |
| Класс защиты | 1 – Соединение PE (защитное заземление) | |
| Защита от проникновения жидкости и пыли | IP65 | |
| Электрическое подключение | Разъем DIN 43650-A / ISO 4400 с винтовым зажимом в разъеме | |
| Материалы, контактирующие с рабочей средой | Тип мембраны: бутадиен-нитрильный каучук, или этилен-пропиленовый каучук, или витон. Тип поршня: сталь с покрытием ПТФЭ с БНК или ЭПК, или витоном, оцинкованная сталь или нержавеющая сталь (1.4305) | |
| Материалы, не контактирующие с рабочей средой | Полиамид 6.6, бутадиен-нитрильный каучук | |
| Вес | 0,15 кг | |
| Монтажное положение | Монтажное положение – любое | |
Диапазоны
| Диапазон переключения бар (отн.) |
Тип | Сопротивление давления PS бар |
Принцип действия |
| - 0,85...1 | 001 | 60 | Мембрана |
| 0,2... 2 | 002 | ||
| 0,5... 8 | 008 | ||
| 1... 16 | 016 | ||
| 10... 30 | 030 | 350 | Поршень |
| 10... 80 | 080 | ||
| 10... 120 | 120 | ||
| 10... 160 | 160 | ||
| 20... 200 | 200 | ||
| 20... 250 | 250 | ||
| 30... 320 | 320 |

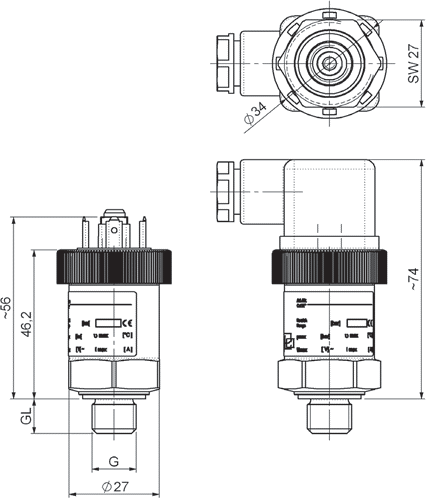

Размеры
Правила обращения и эксплуатации.
Примечания
- Если рабочая среда грязная, установите фильтр;
- Не допускается превышение значений, указанных для напряжения, тока и мощности;
- Проверьте устойчивость к агрессивным средам, отсутствие деионизированной воды;
- Версия с плоским разъемом 6,3×0,8 поставляется с резиновым колпачком.
Момент затяжки и длина резьбы для жидкостных резьбовых соединений.
R 1/4, G 1/4, 1/4NPT: 20-25 Нм 12 мм
R 1/8, G 1/8, 1/8NPT, M10×1: 15-20 Нм 10 мм
Регулировка
- Отсоедините разъем и установите желаемое значение переключения с помощью шестигранного ключа (размер 2, винт по центру). Затем отрегулируйте гистерезис с помощью плоской отвертки 2,5х0,4 (винт сбоку). Вращение вправо увеличивает значение. Затем подсоедините разъем обратно к устройству и затяните винт.
Гистерезис
На графике показаны возможные регулировки гистерезиса относительно точки переключения (идеализированное представление). Так, например, для реле поршневого типа с точкой переключения 130 бар можно установить гистерезис от 20 до 32 бар.
Код для заказа
| 1. | Диапазон переключения | |
| 001 | - 0,85...1 бар | |
| 002 | 0,2... 2 бар | |
| 008 | 0,5... 8 бар | |
| 016 | 1... 16 бар | |
| 030 | 10... 30 бар | |
| 080 | 10... 80 бар | |
| 120 | 10... 120 бар | |
| 160 | 10... 160 бар | |
| 200 | 20... 200 бар | |
| 250 | 20... 250 бар | |
| 320 | 30... 320 бар | |
| 2. | Материал соединения | |
| K | Нержавеющая сталь | |
| S | Сталь, оцинкованная | |
| 3. | Размер соединения | |
| 004A | G ⅛A | |
| 008H | R ¼A | |
| 008A | G ¼A | |
| 009H | NPT⅛ без нержавеющей стали | |
| 011A | M10×1 без нержавеющей стали | |
| 012H | NPT¼ | |
| 4. | Вращающийся | |
| 0 | Стационарный | |
| 5. | Электрическое подключение | |
| B | Разъем DIN 43650-A | |
| 6. | Уплотнение/мембрана | |
| N | Бутадиен-нитрильный каучук | |
| E | Этилен-пропиленовый каучук | |
| V | Витон | |
Опции
Заводская настройка точки переключения при падении или повышении давления.
Коды заказов
|
PH1-001S004A0BN PH1-001S004A0BE PH1-001S004A0BV PH1-001S008H0BN PH1-001S008H0BE PH1-001S008H0BV PH1-001S008A0BN PH1-001S008A0BE PH1-001S008A0BV PH1-001S009H0BN PH1-001S009H0BE PH1-001S009H0BV PH1-001S011A0BN PH1-001S011A0BE PH1-001S011A0BV PH1-001S012H0BN PH1-001S012H0BE PH1-001S012H0BV PH1-001K004A0BN PH1-001K004A0BE PH1-001K004A0BV PH1-001K008H0BN PH1-001K008H0BE PH1-001K008H0BV PH1-001K008A0BN PH1-001K008A0BE PH1-001K008A0BV PH1-001K009H0BN PH1-001K009H0BE PH1-001K009H0BV PH1-001K011A0BN PH1-001K011A0BE PH1-001K011A0BV PH1-001K012H0BN PH1-001K012H0BE PH1-001K012H0BV PH1-002S004A0BN PH1-002S004A0BE PH1-002S004A0BV PH1-002S008H0BN PH1-002S008H0BE PH1-002S008H0BV PH1-002S008A0BN PH1-002S008A0BE PH1-002S008A0BV PH1-002S009H0BN PH1-002S009H0BE PH1-002S009H0BV PH1-002S011A0BN PH1-002S011A0BE PH1-002S011A0BV PH1-002S012H0BN PH1-002S012H0BE PH1-002S012H0BV PH1-002K004A0BN PH1-002K004A0BE PH1-002K004A0BV PH1-002K008H0BN PH1-002K008H0BE PH1-002K008H0BV PH1-002K008A0BN PH1-002K008A0BE PH1-002K008A0BV PH1-002K009H0BN PH1-002K009H0BE PH1-002K009H0BV PH1-002K011A0BN PH1-002K011A0BE PH1-002K011A0BV PH1-002K012H0BN PH1-002K012H0BE PH1-002K012H0BV PH1-008S004A0BN PH1-008S004A0BE PH1-008S004A0BV PH1-008S008H0BN PH1-008S008H0BE PH1-008S008H0BV PH1-008S008A0BN PH1-008S008A0BE PH1-008S008A0BV PH1-008S009H0BN PH1-008S009H0BE PH1-008S009H0BV PH1-008S011A0BN PH1-008S011A0BE PH1-008S011A0BV PH1-008S012H0BN PH1-008S012H0BE PH1-008S012H0BV PH1-008K004A0BN PH1-008K004A0BE PH1-008K004A0BV PH1-008K008H0BN PH1-008K008H0BE PH1-008K008H0BV PH1-008K008A0BN PH1-008K008A0BE PH1-008K008A0BV PH1-008K009H0BN PH1-008K009H0BE PH1-008K009H0BV PH1-008K011A0BN PH1-008K011A0BE PH1-008K011A0BV PH1-008K012H0BN PH1-008K012H0BE PH1-008K012H0BV PH1-016S004A0BN PH1-016S004A0BE PH1-016S004A0BV PH1-016S008H0BN PH1-016S008H0BE PH1-016S008H0BV PH1-016S008A0BN PH1-016S008A0BE PH1-016S008A0BV PH1-016S009H0BN PH1-016S009H0BE PH1-016S009H0BV PH1-016S011A0BN PH1-016S011A0BE PH1-016S011A0BV PH1-016S012H0BN PH1-016S012H0BE PH1-016S012H0BV PH1-016K004A0BN PH1-016K004A0BE PH1-016K004A0BV PH1-016K008H0BN PH1-016K008H0BE PH1-016K008H0BV PH1-016K008A0BN PH1-016K008A0BE PH1-016K008A0BV PH1-016K009H0BN PH1-016K009H0BE PH1-016K009H0BV PH1-016K011A0BN PH1-016K011A0BE PH1-016K011A0BV PH1-016K012H0BN PH1-016K012H0BE PH1-016K012H0BV PH1-030S004A0BN PH1-030S004A0BE PH1-030S004A0BV PH1-030S008H0BN PH1-030S008H0BE PH1-030S008H0BV PH1-030S008A0BN PH1-030S008A0BE PH1-030S008A0BV PH1-030S009H0BN PH1-030S009H0BE PH1-030S009H0BV PH1-030S011A0BN PH1-030S011A0BE PH1-030S011A0BV PH1-030S012H0BN PH1-030S012H0BE PH1-030S012H0BV PH1-030K004A0BN PH1-030K004A0BE PH1-030K004A0BV PH1-030K008H0BN PH1-030K008H0BE PH1-030K008H0BV PH1-030K008A0BN PH1-030K008A0BE PH1-030K008A0BV PH1-030K009H0BN PH1-030K009H0BE PH1-030K009H0BV PH1-030K011A0BN PH1-030K011A0BE PH1-030K011A0BV PH1-030K012H0BN PH1-030K012H0BE PH1-030K012H0BV PH1-080S004A0BN PH1-080S004A0BE PH1-080S004A0BV PH1-080S008H0BN PH1-080S008H0BE PH1-080S008H0BV PH1-080S008A0BN PH1-080S008A0BE PH1-080S008A0BV PH1-080S009H0BN PH1-080S009H0BE PH1-080S009H0BV PH1-080S011A0BN PH1-080S011A0BE PH1-080S011A0BV PH1-080S012H0BN PH1-080S012H0BE PH1-080S012H0BV PH1-080K004A0BN PH1-080K004A0BE PH1-080K004A0BV PH1-080K008H0BN PH1-080K008H0BE PH1-080K008H0BV PH1-080K008A0BN PH1-080K008A0BE PH1-080K008A0BV PH1-080K009H0BN PH1-080K009H0BE PH1-080K009H0BV PH1-080K011A0BN PH1-080K011A0BE PH1-080K011A0BV PH1-080K012H0BN PH1-080K012H0BE PH1-080K012H0BV PH1-120S004A0BN PH1-120S004A0BE PH1-120S004A0BV PH1-120S008H0BN PH1-120S008H0BE PH1-120S008H0BV PH1-120S008A0BN PH1-120S008A0BE PH1-120S008A0BV PH1-120S009H0BN PH1-120S009H0BE PH1-120S009H0BV PH1-120S011A0BN PH1-120S011A0BE PH1-120S011A0BV PH1-120S012H0BN PH1-120S012H0BE PH1-120S012H0BV PH1-120K004A0BN PH1-120K004A0BE PH1-120K004A0BV PH1-120K008H0BN PH1-120K008H0BE PH1-120K008H0BV PH1-120K008A0BN PH1-120K008A0BE PH1-120K008A0BV PH1-120K009H0BN PH1-120K009H0BE PH1-120K009H0BV PH1-120K011A0BN PH1-120K011A0BE PH1-120K011A0BV PH1-120K012H0BN PH1-120K012H0BE PH1-120K012H0BV PH1-160S004A0BN PH1-160S004A0BE PH1-160S004A0BV PH1-160S008H0BN PH1-160S008H0BE PH1-160S008H0BV PH1-160S008A0BN PH1-160S008A0BE PH1-160S008A0BV PH1-160S009H0BN PH1-160S009H0BE PH1-160S009H0BV PH1-160S011A0BN PH1-160S011A0BE PH1-160S011A0BV PH1-160S012H0BN PH1-160S012H0BE PH1-160S012H0BV PH1-160K004A0BN PH1-160K004A0BE PH1-160K004A0BV PH1-160K008H0BN PH1-160K008H0BE PH1-160K008H0BV PH1-160K008A0BN PH1-160K008A0BE PH1-160K008A0BV PH1-160K009H0BN PH1-160K009H0BE PH1-160K009H0BV PH1-160K011A0BN PH1-160K011A0BE PH1-160K011A0BV PH1-160K012H0BN PH1-160K012H0BE PH1-160K012H0BV PH1-200S004A0BN PH1-200S004A0BE PH1-200S004A0BV PH1-200S008H0BN PH1-200S008H0BE PH1-200S008H0BV PH1-200S008A0BN PH1-200S008A0BE PH1-200S008A0BV PH1-200S009H0BN PH1-200S009H0BE PH1-200S009H0BV PH1-200S011A0BN PH1-200S011A0BE PH1-200S011A0BV PH1-200S012H0BN PH1-200S012H0BE PH1-200S012H0BV PH1-200K004A0BN PH1-200K004A0BE PH1-200K004A0BV PH1-200K008H0BN PH1-200K008H0BE PH1-200K008H0BV PH1-200K008A0BN PH1-200K008A0BE PH1-200K008A0BV PH1-200K009H0BN PH1-200K009H0BE PH1-200K009H0BV PH1-200K011A0BN PH1-200K011A0BE PH1-200K011A0BV PH1-200K012H0BN PH1-200K012H0BE PH1-200K012H0BV PH1-250S004A0BN PH1-250S004A0BE PH1-250S004A0BV PH1-250S008H0BN PH1-250S008H0BE PH1-250S008H0BV PH1-250S008A0BN PH1-250S008A0BE PH1-250S008A0BV PH1-250S009H0BN PH1-250S009H0BE PH1-250S009H0BV PH1-250S011A0BN PH1-250S011A0BE PH1-250S011A0BV PH1-250S012H0BN PH1-250S012H0BE PH1-250S012H0BV PH1-250K004A0BN PH1-250K004A0BE PH1-250K004A0BV PH1-250K008H0BN PH1-250K008H0BE PH1-250K008H0BV PH1-250K008A0BN PH1-250K008A0BE PH1-250K008A0BV PH1-250K009H0BN PH1-250K009H0BE PH1-250K009H0BV PH1-250K011A0BN PH1-250K011A0BE PH1-250K011A0BV PH1-250K012H0BN PH1-250K012H0BE PH1-250K012H0BV PH1-320S004A0BN PH1-320S004A0BE PH1-320S004A0BV PH1-320S008H0BN PH1-320S008H0BE PH1-320S008H0BV PH1-320S008A0BN PH1-320S008A0BE PH1-320S008A0BV PH1-320S009H0BN PH1-320S009H0BE PH1-320S009H0BV PH1-320S011A0BN PH1-320S011A0BE PH1-320S011A0BV PH1-320S012H0BN PH1-320S012H0BE PH1-320S012H0BV PH1-320K004A0BN PH1-320K004A0BE PH1-320K004A0BV PH1-320K008H0BN PH1-320K008H0BE PH1-320K008H0BV PH1-320K008A0BN PH1-320K008A0BE PH1-320K008A0BV PH1-320K009H0BN PH1-320K009H0BE PH1-320K009H0BV PH1-320K011A0BN PH1-320K011A0BE PH1-320K011A0BV PH1-320K012H0BN PH1-320K012H0BE PH1-320K012H0BV |
