Реле давления PSD30
- Диапазон измерения 1...600 бар
- Отображение давления, мин./макс.-пиковые значения
- Защита настроек паролем
- Программируемые различные функции переключения
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Реле давления PSD30 предназначено для измерения и контроля технологического давления невзрывоопасных газов и некристаллизующихся жидкостей. Для этого устройство имеет 2 электронных выхода аварийной сигнализации. Программируемые задержки переключения позволяют фильтровать пики давления. Дополнительный аналоговый выход обеспечивает управление в цепи управления.
| Источник питания | 15...30 В пост. тока |
| Потребляемый ток | макс. 100 мА |
| Температура технологического процесса | -20...+80 °C |
| Температура окружающей среды | -20...+85 °C |
| Компенсируемый диапазон температур | 0...80 °C (диапазон точности) |
| Соответствие нормам ЕС | 2004/108/EG, EN 61326, группа излучения помех 1, класс B, директива 97/23/EG по оборудованию высокого давления |
| Дисплей | Светодиодный, красный, 9 мм |
| Диапазон индикации | 4-значный, поворотный на 180° |
| Точность | ≤ 1% ±1 цифра |
| Диапазон измерения | макс. 600 бар |
| Выходы аварийной сигнализации | 2 транзисторных выхода PNP с НЗ/НР контактом |
| Переключающее напряжение | UB – 1,5 В |
| Переключающий ток | 0,7 А на каждый выход аварийной сигнализации, с защитой от короткого замыкания |
| Длительность переднего фронта импульса (t90) | ≤ 10 мс |
| Точность | ≤ 1,0 % от диапазона измерения |
| Аналоговый выход | 0/4...20 мА |
| Нагрузка вторичной обмотки | RA ≤ (UB-8 В) ÷ 0,02 A, (макс. 500 Ом) |
| Точность | ≤ 0,5 % от диапазона измерения |
| Корпус | нижняя часть – нерж. сталь 316L, головка – полибутилентерефталат, поворотная на 300° |
| Материал, контактирующий с рабочей средой | технологическое резьбовое соединение – нерж. сталь 316L, датчик – нерж. сталь 316L (< 0...10 бар, отн. – 13-8PH), уплотнение – бутадиен-нитрильный каучук |
| Панель управления | Полиэфир |
| Вес | макс. 280 г |
| Соединение | круглый штепсельный разъем M12 x 1; 5-полюсный прямой или угловой разъем |
| Класс защиты | IP67 |

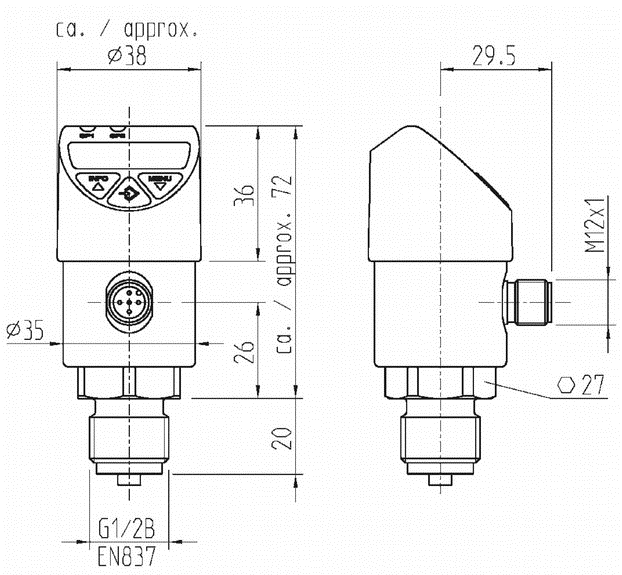

Размеры
Код для заказа
| 1. | Переключающий выход | |
| 2T | 2 транзисторных выхода PNP | |
| 2. | Аналоговый выход | |
| 00 | Нет | |
| АО | Аналоговый выход 0/4...20 мА, 3-проводной | |
| 3. | Технологическое соединение | |
| G ¼ A | Наружная резьба | |
| G ½ В | Наружная резьба | |
| G ¼ Х | Внутренняя резьба | |
| 4. | Опции | |
| 00 | Без опций | |
| Пластик АБС | абсолютное давление | |
| 5. | Диапазоны измерения [бар] | |
| 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 400 / 600 | ||
| Принадлежности | соединительный кабель, 5-полюсный кабельный разъем, IP67, открытый линейный вывод | |
| SKM5E-02 | длина 2 м | |
| SKM5E-05 | длина 5 м | |
| SKM5E-10 | длина 10 м | |
| SKM5EW-02 | длина 2 м | |
| SKM5EW-05 | длина 5 м | |
| SKM5EW-10 | длина 10 м | |

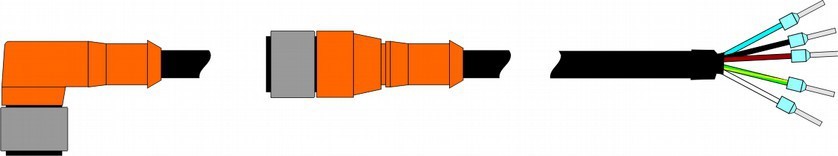

Соединительный кабель
Коды заказов
|
PSD30-2T-00-G 1/4A-00-1 PSD30-2T-00-G 1/4A-00-1,6 PSD30-2T-00-G 1/4A-00-2,5 PSD30-2T-00-G 1/4A-00-4 PSD30-2T-00-G 1/4A-00-6 PSD30-2T-00-G 1/4A-00-10 PSD30-2T-00-G 1/4A-00-16 PSD30-2T-00-G 1/4A-00-25 PSD30-2T-00-G 1/4A-00-40 PSD30-2T-00-G 1/4A-00-60 PSD30-2T-00-G 1/4A-00-100 PSD30-2T-00-G 1/4A-00-160 PSD30-2T-00-G 1/4A-00-400 PSD30-2T-00-G 1/4A-00-600 PSD30-2T-00-G 1/4A-ABS-1 PSD30-2T-00-G 1/4A-ABS-1,6 PSD30-2T-00-G 1/4A-ABS-2,5 PSD30-2T-00-G 1/4A-ABS-4 PSD30-2T-00-G 1/4A-ABS-6 PSD30-2T-00-G 1/4A-ABS-10 PSD30-2T-00-G 1/4A-ABS-16 PSD30-2T-00-G 1/4A-ABS-25 PSD30-2T-00-G 1/4A-ABS-40 PSD30-2T-00-G 1/4A-ABS-60 PSD30-2T-00-G 1/4A-ABS-100 PSD30-2T-00-G 1/4A-ABS-160 PSD30-2T-00-G 1/4A-ABS-400 PSD30-2T-00-G 1/4A-ABS-600 PSD30-2T-00-G 1/2B-00-1 PSD30-2T-00-G 1/2B-00-1,6 PSD30-2T-00-G 1/2B-00-2,5 PSD30-2T-00-G 1/2B-00-4 PSD30-2T-00-G 1/2B-00-6 PSD30-2T-00-G 1/2B-00-10 PSD30-2T-00-G 1/2B-00-16 PSD30-2T-00-G 1/2B-00-25 PSD30-2T-00-G 1/2B-00-40 PSD30-2T-00-G 1/2B-00-60 PSD30-2T-00-G 1/2B-00-100 PSD30-2T-00-G 1/2B-00-160 PSD30-2T-00-G 1/2B-00-400 PSD30-2T-00-G 1/2B-00-600 PSD30-2T-00-G 1/2B-ABS-1 PSD30-2T-00-G 1/2B-ABS-1,6 PSD30-2T-00-G 1/2B-ABS-2,5 PSD30-2T-00-G 1/2B-ABS-4 PSD30-2T-00-G 1/2B-ABS-6 PSD30-2T-00-G 1/2B-ABS-10 PSD30-2T-00-G 1/2B-ABS-16 PSD30-2T-00-G 1/2B-ABS-25 PSD30-2T-00-G 1/2B-ABS-40 PSD30-2T-00-G 1/2B-ABS-60 PSD30-2T-00-G 1/2B-ABS-100 PSD30-2T-00-G 1/2B-ABS-160 PSD30-2T-00-G 1/2B-ABS-400 PSD30-2T-00-G 1/2B-ABS-600 PSD30-2T-00-G 1/4X-00-1 PSD30-2T-00-G 1/4X-00-1,6 PSD30-2T-00-G 1/4X-00-2,5 PSD30-2T-00-G 1/4X-00-4 PSD30-2T-00-G 1/4X-00-6 PSD30-2T-00-G 1/4X-00-10 PSD30-2T-00-G 1/4X-00-16 PSD30-2T-00-G 1/4X-00-25 PSD30-2T-00-G 1/4X-00-40 PSD30-2T-00-G 1/4X-00-60 PSD30-2T-00-G 1/4X-00-100 PSD30-2T-00-G 1/4X-00-160 PSD30-2T-00-G 1/4X-00-400 PSD30-2T-00-G 1/4X-00-600 PSD30-2T-00-G 1/4X-ABS-1 PSD30-2T-00-G 1/4X-ABS-1,6 PSD30-2T-00-G 1/4X-ABS-2,5 PSD30-2T-00-G 1/4X-ABS-4 PSD30-2T-00-G 1/4X-ABS-6 PSD30-2T-00-G 1/4X-ABS-10 PSD30-2T-00-G 1/4X-ABS-16 PSD30-2T-00-G 1/4X-ABS-25 PSD30-2T-00-G 1/4X-ABS-40 PSD30-2T-00-G 1/4X-ABS-60 PSD30-2T-00-G 1/4X-ABS-100 PSD30-2T-00-G 1/4X-ABS-160 PSD30-2T-00-G 1/4X-ABS-400 PSD30-2T-00-G 1/4X-ABS-600 PSD30-2T-AO-G 1/4A-00-1 PSD30-2T-AO-G 1/4A-00-1,6 PSD30-2T-AO-G 1/4A-00-2,5 PSD30-2T-AO-G 1/4A-00-4 PSD30-2T-AO-G 1/4A-00-6 PSD30-2T-AO-G 1/4A-00-10 PSD30-2T-AO-G 1/4A-00-16 PSD30-2T-AO-G 1/4A-00-25 PSD30-2T-AO-G 1/4A-00-40 PSD30-2T-AO-G 1/4A-00-60 PSD30-2T-AO-G 1/4A-00-100 PSD30-2T-AO-G 1/4A-00-160 PSD30-2T-AO-G 1/4A-00-400 PSD30-2T-AO-G 1/4A-00-600 PSD30-2T-AO-G 1/4A-ABS-1 PSD30-2T-AO-G 1/4A-ABS-1,6 PSD30-2T-AO-G 1/4A-ABS-2,5 PSD30-2T-AO-G 1/4A-ABS-4 PSD30-2T-AO-G 1/4A-ABS-6 PSD30-2T-AO-G 1/4A-ABS-10 PSD30-2T-AO-G 1/4A-ABS-16 PSD30-2T-AO-G 1/4A-ABS-25 PSD30-2T-AO-G 1/4A-ABS-40 PSD30-2T-AO-G 1/4A-ABS-60 PSD30-2T-AO-G 1/4A-ABS-100 PSD30-2T-AO-G 1/4A-ABS-160 PSD30-2T-AO-G 1/4A-ABS-400 PSD30-2T-AO-G 1/4A-ABS-600 PSD30-2T-AO-G 1/2B-00-1 PSD30-2T-AO-G 1/2B-00-1,6 PSD30-2T-AO-G 1/2B-00-2,5 PSD30-2T-AO-G 1/2B-00-4 PSD30-2T-AO-G 1/2B-00-6 PSD30-2T-AO-G 1/2B-00-10 PSD30-2T-AO-G 1/2B-00-16 PSD30-2T-AO-G 1/2B-00-25 PSD30-2T-AO-G 1/2B-00-40 PSD30-2T-AO-G 1/2B-00-60 PSD30-2T-AO-G 1/2B-00-100 PSD30-2T-AO-G 1/2B-00-160 PSD30-2T-AO-G 1/2B-00-400 PSD30-2T-AO-G 1/2B-00-600 PSD30-2T-AO-G 1/2B-ABS-1 PSD30-2T-AO-G 1/2B-ABS-1,6 PSD30-2T-AO-G 1/2B-ABS-2,5 PSD30-2T-AO-G 1/2B-ABS-4 PSD30-2T-AO-G 1/2B-ABS-6 PSD30-2T-AO-G 1/2B-ABS-10 PSD30-2T-AO-G 1/2B-ABS-16 PSD30-2T-AO-G 1/2B-ABS-25 PSD30-2T-AO-G 1/2B-ABS-40 PSD30-2T-AO-G 1/2B-ABS-60 PSD30-2T-AO-G 1/2B-ABS-100 PSD30-2T-AO-G 1/2B-ABS-160 PSD30-2T-AO-G 1/2B-ABS-400 PSD30-2T-AO-G 1/2B-ABS-600 PSD30-2T-AO-G 1/4X-00-1 PSD30-2T-AO-G 1/4X-00-1,6 PSD30-2T-AO-G 1/4X-00-2,5 PSD30-2T-AO-G 1/4X-00-4 PSD30-2T-AO-G 1/4X-00-6 PSD30-2T-AO-G 1/4X-00-10 PSD30-2T-AO-G 1/4X-00-16 PSD30-2T-AO-G 1/4X-00-25 PSD30-2T-AO-G 1/4X-00-40 PSD30-2T-AO-G 1/4X-00-60 PSD30-2T-AO-G 1/4X-00-100 PSD30-2T-AO-G 1/4X-00-160 PSD30-2T-AO-G 1/4X-00-400 PSD30-2T-AO-G 1/4X-00-600 PSD30-2T-AO-G 1/4X-ABS-1 PSD30-2T-AO-G 1/4X-ABS-1,6 PSD30-2T-AO-G 1/4X-ABS-2,5 PSD30-2T-AO-G 1/4X-ABS-4 PSD30-2T-AO-G 1/4X-ABS-6 PSD30-2T-AO-G 1/4X-ABS-10 PSD30-2T-AO-G 1/4X-ABS-16 PSD30-2T-AO-G 1/4X-ABS-25 PSD30-2T-AO-G 1/4X-ABS-40 PSD30-2T-AO-G 1/4X-ABS-60 PSD30-2T-AO-G 1/4X-ABS-100 PSD30-2T-AO-G 1/4X-ABS-160 PSD30-2T-AO-G 1/4X-ABS-400 PSD30-2T-AO-G 1/4X-ABS-600 |
