Преобразователь / датчик перепада давления OMNI-DP1

Характеристики

Преобразователь / датчик перепада давления OMNI-DP1 предназначен для измерения перепада давления в жидкостях и газах. Он состоит из чувствительного элемента перепада давления, используемого в качестве датчика, и встроенного преобразователя.

Элемент измерения перепада давления имеет два отдельных керамических датчика давления с измерительным мостом, нанесенным по толстопленочной технологии. Сигнал моста каждого датчика подвергается температурной компенсации. Встроенный микроконтроллер измеряет сигналы от двух датчиков и рассчитывает разность давлений. Она отображается на дисплее и выводится в виде аналогового сигнала (0/4...20 мА или 0/2...10 В). Кроме того, о падении давления ниже или подъеме выше заданных предельных значений можно сигнализировать с помощью двух переключающих выходов и красного светодиода.

Керамические датчики доступны в различных диапазонах давления. Это ограничивает максимальное давление в каждом соединении. Перепад давления, который должен соответствовать максимальному значению выходного сигнала, можно свободно выбирать в этом диапазоне на устройстве, однако, он не должен составлять менее 10 % диапазона измерения отдельных ячеек, чтобы обеспечить достаточное разрешение и точность.

Рабочая среда контактирует исключительно с высококачественными материалами, такими как керамика AL₂O₃, нержавеющая сталь, уплотнительные кольца из фторуглерода.

Поворачивая кольцо программатора вправо или влево, можно легко изменять параметры (например, точку переключения, гистерезис...). Для защиты от непреднамеренного программирования его можно снять, повернуть на 180° и установить на место или полностью удалить, используя таким образом в качестве ключа.

Технические данные

Монтажная схема

Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированную проводку.
Двухтактные выходы можно настраивать по желанию как выход PNP или NPN.

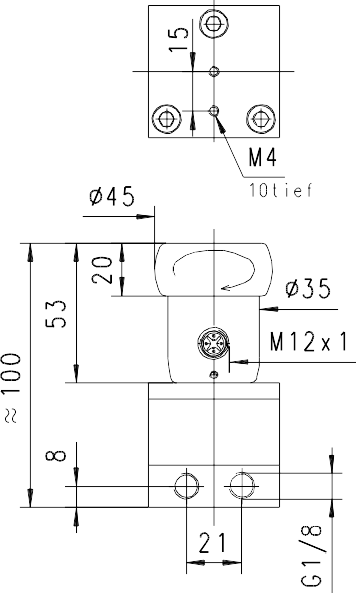

Размеры

Гибкая подводка (опция)

Гибкая подводка (опция) между электронной головкой и первичным датчиком обеспечивает свободу в ориентации датчика. Одновременно эта опция обеспечивает тепловую развязку между двумя блоками.

Правила обращения и эксплуатации

P1 > P2 отображает положительный перепад давления;

P1 < P2 отображает отрицательные значения.

При очистке датчиков давления со стороны среды необходимо ослабить болты части с соединениями среды (электроника в этом случае остается закрытой). Чистку следует проводить очень тщательно, используя ватные тампоны.

Программирование

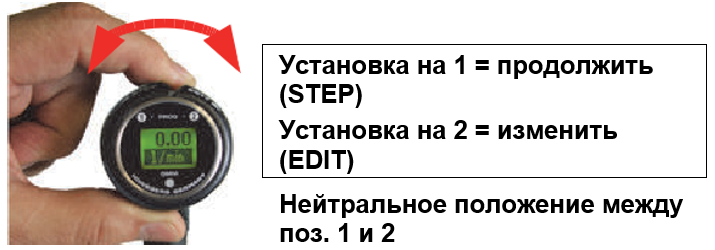

Кольцо программатора можно поворачивать в положения 1 и 2. Возможны следующие действия.

Кольцо можно снять, чтобы оно действовало как ключ, или повернуть на 180° и установить на место, чтобы обеспечить защиту от непреднамеренного программирования.

Управление осуществляется посредством диалога с отображаемыми сообщениями, что существенно упрощает использование датчика.

Если в режиме нормального отображения (текущее измеренное значение с единицей измерения) повторно выбрать положение 1 (ШАГ), то на дисплее отображается указанная ниже информация в следующем порядке:

Отображение параметров с использованием положения 1

• Значение переключения S1 (точка переключения 1 с выбранной единицей измерения)
• Характеристика переключения S1
• (MIN = контроль минимального значения, гистерезис больше значения переключения,
• MAX = контроль максимального значения, гистерезис меньше значения переключения)
• Гистерезис 1 (значение гистерезиса S1 в заданных единицах измерения)
• Значение переключения S2
• Характеристика переключения S2
• Гистерезис 2
• Код:

После ввода кода 111 можно определить дополнительные параметры:

• Фильтр (время стабилизации дисплея и выхода)
• Единицы измерения: напр. л/мин или м³/ч
• Выход: 0...20 мА или 4...20 мА
• 0/4 мА (скорость потока соответствует 0/4 мА)
• 20 мА (скорость потока соответствует 20 мА)

Изменение параметра, используя положение 2

Если требуется изменение отображаемого параметра:

• Поверните кольцо в положение 2, чтобы появился мигающий курсор, указывающий положение, которое можно изменить.
• При повторном повороте кольца в положение 2 значения увеличиваются; при повороте кольца в положение 1 курсор перемещается к следующей цифре.
• Выйдите из режима настройки параметра, повернув кольцо в положение 1 (пока курсор не покинет данную строку); при этом выполненные изменения сохраняются.

Если в течение 30 секунд не предпринимается никаких действий, устройство возвращается к нормальному диапазону отображения, игнорируя выполненные изменения.

Концевые выключатели можно использовать для контроля минимума или максимума.

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

Переход в аварийное состояние отображается встроенным красным светодиодом и текстовым сообщением на дисплее.

В нормальном состоянии переключающие выходы находятся на уровне напряжения питания, а в аварийном состоянии они находятся на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. При обнаружении перегрузки переключающего выхода на дисплее отображается соответствующий сигнал ("Проверка S1 / S2"), и переключающий выход отключается.

Режим имитации

Для упрощения ввода датчика в эксплуатацию он поддерживает режим имитации аналогового выхода. На выходе можно создать программируемое значение в диапазоне 0...26 мА (без изменения параметров процесса). Это позволяет проверить состояние проводки между датчиком и последующей электроникой во время ввода датчика в эксплуатацию. Доступ к этому режиму осуществляется с помощью кода 311.

Обнаружение перегрузки переключающего выхода отображается на дисплее, при этом переключающий выход устанавливается на высокое полное сопротивление.

Настройки по умолчанию

После установки параметров конфигурации их можно в любой момент вернуть к заводским настройкам с помощью кода 989.

Если в режиме обычного дисплея (отображение текущего измеренного значения и единицы измерения) повторно нажать 1 (STEP), на дисплей будет выводиться следующая информация:

Отображение параметров с использованием положения 1

• Значения переключения S1 и S2: Значения переключения в выбранных единицах измерения.
• Направление гистерезиса S1 и S2:

Max = гистерезис меньше S1 или S2

• Min = гистерезис больше S1 или S2
• Гистерезисы Hyst 1 и Hyst 2:
• Гистерезис значений переключения в заданных единицах измерения
• После ввода кода 111 можно определить остальные параметры (это следует делать только в случае необходимости).
• Фильтр: Выбираемая константа фильтра в секундах (влияет на индикацию и вывод)
• Единицы измерения: например, бар или фунт/дюйм² ...
• Выход: 0...20 мА или 4...20 мА
• 0/4 мА: Отображаемое значение для 0/4 мА
• 20 мА: Отображаемое значение для 20 мА

Изменение параметра, используя положение 2

• Если требуется изменение отображаемого параметра:
• Поверните кольцо в положение 2, чтобы появился мигающий курсор, указывающий положение, которое можно изменить. При повторном повороте кольца в положение 2 значения увеличиваются; при повороте кольца в положение 1 курсор перемещается к следующей цифре. Подобным образом можно изменить каждую цифру. Если в течение 5 секунд не предпринимается никаких действий, устройство возвращается к нормальному диапазону отображения, игнорируя выполненные изменения.

Сохранение изменений с использованием положения 1

После установки последнего значения поверните кольцо один раз в положение 1, это позволит сохранить сделанные изменения.

Код для заказа

• - Опция
