Преобразователь давления EPS1
- Двухпроводной преобразователь давления 4...20 мА
- Керамическая ячейка из Al2O3
- Чувствительный элемент давления защищен от механических повреждений
- Вращающийся кабельный вывод с бесступенчатой регулировкой для точного выравнивания
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Преобразователь давления EPS1 измеряет статическое и динамическое давление в жидкостях и газах. Прочная цельнометаллическая конструкция делает его пригодным для универсального промышленного использования.
Преобразователь давления состоит из измерительного элемента (четырех удлиненных измерительных ячеек, выполненных по толстопленочной технологии, нанесенных на керамическую подложку) и преобразователя/счетчика. При этом сигнал моста преобразуется в сигнал 4...20 мА, пропорциональный давлению. Чувствительный элемент давления соединяется со средой через отверстие диаметром 8 мм. Такая конструкция надежно защищает его от механических повреждений.
Технические данные
| Датчик | Керамическая ячейка с измерительным мостом, изготовленная по толстопленочной технологии | |
| Технологическое соединение | Наружная резьба G ½ A или G ¼ A | |
| Диапазоны измерения | (относительное давление, перепад давлений относительно окружающей среды) в барах | |
| Диапазон | Давление разрыва | |
| 0... 1 | 4 | |
| 0... 2 | 4 | |
| 0... 5 | 10 | |
| 0... 10 | 20 | |
| 0... 20 | 40 | |
| 0... 50 | 100 | |
| 0... 100 | 175 | |
| * доступно только по запросу для газов | ||
| Точность измерения | ±1 % конечного значения; плюс 0,05 %/K при < 0 °C и > 60 °C |
|
| Повторяемость | ±0,5 % полного диапазона измерений | |
| Сопротивление давления | соответствует диапазону измерения | |
| Температура рабочей среды | -20...+80 °C (с гибкой подводкой в качестве опции – макс. 120 °C) | |
| Температура окружающей среды | -20...+70 °C | |
| Температура хранения | -20...+80 °C | |
| Рабочая среда | Жидкости и газы | |
| Материалы, контактирующие с рабочей средой | зонд – нерж. сталь 1.4571, Al2O3, фторэластомер | |
| Материалы, не контактирующие с рабочей средой | Латунь CW614N, полипропилен, бутадиен-нитрильный каучук | |
| Напряжение питания | 10...30 В пост. тока ±10% | |
| Аналоговый выход | 4...20 мА, двухпроводной | |
| Нагрузка | Макс. 800 Ом при напряжении 24 В (100 Ом при 10 В / 1,1 кОм при 30 В, линейная при рабочем напряжении) | |
| Электрическое подключение | Для круглого 4-контактного штепсельного разъема M12x1 или разъема DIN 43650-A / ISO 4400 | |
| Защита от нарушения полярности | Да | |
| Защита от проникновения жидкости и пыли | Круглый штекерный разъем – IP 67 Разъем DIN 43650-A / ISO 4400 – IP 65 |
|
| Вес | прибл. 0,3 кг | |
| Соответствие | CE | |
Электромонтаж
Размеры
Правила обращения и эксплуатации.
Установка
Преобразователи давления ввинчивают в патрубок или тройник трубопровода с использованием подходящего уплотнительного материала (например, клингерита). Установка датчика давления не должна приводить к значительному уменьшению поперечного сечения трубопровода. При затягивании датчика давления используйте только прилагаемый шестигранный ключ (SW27).
Избегайте мест установки с высокими скачками давления (см. ограничения по перегрузке).

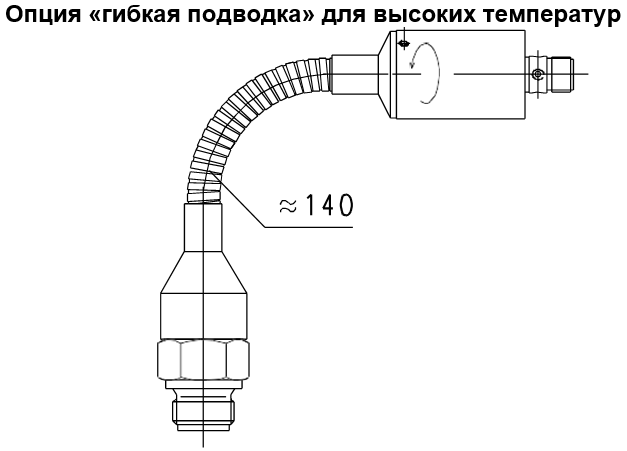

В высокотемпературной модели с гибкой подводкой преобразователь давления может работать при температуре рабочей среды до 120 °C.
Код для заказа
• - Опция
| 1. | Диапазон измерения | ||
| 001 | 0...1,0 бар | ||
| 002 | 0...2 бар | ||
| 005 | 0...5 бар | ||
| 010 | 0...10 бар | ||
| 020 | 0...20 бар | ||
| 050 | 0...50 бар | ||
| 100 | 0...100 бар | ||
| 2. | Тип давления | ||
| R | относительное давление | ||
| 3. | Материал соединения | ||
| K | Нержавеющая сталь 1.4571 | ||
| 4. | Механическое соединение | ||
| 008 | Наружная резьба G ¼ | ||
| 015 | Наружная резьба G ½ | ||
| 5. | Механическое соединение | ||
| H | Наружная резьба | ||
| 6. | Подключение электроники | ||
| S | Для круглого штепсельного разъема M12x1, 4-контактного | ||
| B | • | Разъем DIN 43650-A / ISO 4400 | |
| 7. | Опция | ||
| H | • | Модель с гибкой подводкой | |
Принадлежности
- Кабель/круглый штепсельный разъем (KB...), см. дополнительную информацию в разделе «Принадлежности»
- Преобразователь/счетчик OMNI-TA
Коды заказов
|
EPS1-001RK008SH EPS1-001RK008BH EPS1-001RK015SH EPS1-001RK015BH EPS1-002RK008SH EPS1-002RK008BH EPS1-002RK015SH EPS1-002RK015BH EPS1-006RK008SH EPS1-006RK008BH EPS1-006RK015SH EPS1-006RK015BH EPS1-010RK008SH EPS1-010RK008BH EPS1-010RK015SH EPS1-010RK015BH EPS1-025RK008SH EPS1-025RK008BH EPS1-025RK015SH EPS1-025RK015BH EPS1-060RK008SH EPS1-060RK008BH EPS1-060RK015SH EPS1-060RK015BH EPS1-100RK008SH EPS1-100RK008BH EPS1-100RK015SH EPS1-100RK015BH EPS1-250RK008SH EPS1-250RK008BH EPS1-250RK015SH EPS1-250RK015BH EPS1-400RK008SH EPS1-400RK008BH EPS1-400RK015SH EPS1-400RK015BH |
