Ограничитель расхода KM-...G
- Металлическая конструкция
- Монтажное положение – любое
- Нет необходимости во вспомогательном источнике питания
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Постоянный расход обеспечивается двумя поперечными пружинными дисками из нержавеющей стали, которые закрывают или открывают расположенный за ними кольцевой зазор в большей или меньшей степени, в зависимости от интенсивности потока.
Значение расхода, %,
от регулируемого значения
Бар
Технические данные
| Номинальная ширина | DN 15...20 Внутренняя резьба G ½...G ¾ |
|||
| Технологическое соединение | ||||
| Регулируемые значения Допуск |
Регулируемое значение | G ½ дюйма | G ¾ дюйма | Допуск |
| 1 л/мин | • | ±0,2 л/мин | ||
| 2 л/мин | • | ±0,2 л/мин | ||
| 3 л/мин | • | ±0,4 л/мин | ||
| 4 л/мин | • | • | ±0,4 л/мин | |
| 6 л/мин | • | • | ±0,5 л/мин | |
| 8 л/мин | • | • | ±0,5 л/мин | |
| 10 л/мин | • | • | ±0,7 л/мин | |
| 12 л/мин | • | • | ±0,7 л/мин | |
| 16 л/мин | • | • | ±1,2 л/мин | |
| 20 л/мин | • | ±1,2 л/мин | ||
| 25 л/мин | • | ±1,5 л/мин | ||
| 30 л/мин | • | ±1,5 л/мин | ||
| Перепад давления | 1,5...10 бар | |||
| Сопротивление давления | PS 200 бар | |||
| Температура рабочей среды | 0...300 °C | |||
| Температура окружающей среды | 0...300 °C | |||
| Рабочая среда | Вода, вязкие среды до 30 мм²/с | |||
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, 1.4310, 1.4122 | Конструкция из нержавеющей стали: 1.4301, 1.4310, 1.4122 | ||
| Вес | см. таблицу «Размеры и вес» | |||
| Монтажное положение | по желанию | |||

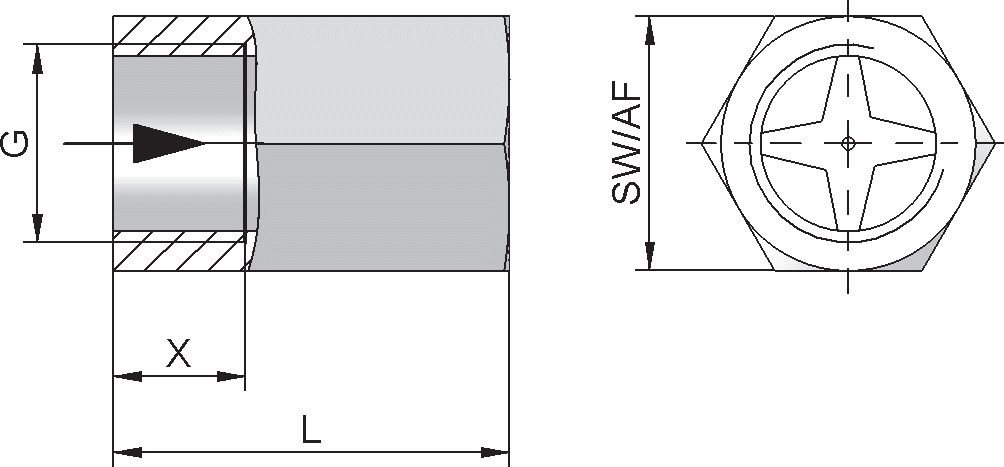

Размеры и вес
| G | Номинальная ширина | Тип | L | SW | X | Вес кг |
| G ½ | DN 15 | KM-015G. | 40 | 27 | 14 | 0,13 |
| G ¾ | DN 20 | KM-020G. | 50 | 36 | 16 | 0,30 |
Код для заказа
| 1. | Номинальная ширина | |||
| 015 | DN 15 - G ½ дюйма | |||
| 020 | DN 20 - G ¾ дюйма | |||
| 2. | Технологическое соединение | |||
| G | внутренняя резьба | |||
| 3. | Материал соединения | |||
| M | Латунь | |||
| К | Нерж. сталь | |||
| 4. | Регулируемое значение по H2O | |||
| 001 | 1 л/мин | • | ||
| 002 | 2 л/мин | • | ||
| 003 | 3 л/мин | • | ||
| 004 | 4 л/мин | • | ||
| 006 | 6 л/мин | • | ||
| 008 | 8 л/мин | • | ||
| 010 | 10 л/мин | • | ||
| 012 | 12 л/мин | • | ||
| 016 | 16 л/мин | • | ||
| 020 | 20 л/мин | • | ||
| 025 | 25 л/мин | • | ||
| 030 | 30 л/мин | • | ||
Опции
- Входная сторона – внутренняя резьба / выходная сторона – наружная резьба
- Специальные значения
- Выбор
- Обход
Информация для оформления заказа
- Укажите направление потока, рабочую среду и регулируемое значение
- Для вязких сред укажите вязкость, температуру и рабочую среду (например, ISO VG 10) (запросите регулируемое значение)
Коды заказов
|
KM-015GM001 KM-015GM002 KM-015GM003 KM-015GM004 KM-015GM006 KM-015GM008 KM-015GM010 KM-015GM012 KM-015GM016 KM-015GM020 KM-015GM025 KM-015GM030 KM-020GM001 KM-020GM002 KM-020GM003 KM-020GM004 KM-020GM006 KM-020GM008 KM-020GM010 KM-020GM012 KM-020GM016 KM-020GM020 KM-020GM025 KM-020GM030 KM-015GK001 KM-015GK002 KM-015GK003 KM-015GK004 KM-015GK006 KM-015GK008 KM-015GK010 KM-015GK012 KM-015GK016 KM-015GK020 KM-015GK025 KM-015GK030 KM-020GK001 KM-020GK002 KM-020GK003 KM-020GK004 KM-020GK006 KM-020GK008 KM-020GK010 KM-020GK012 KM-020GK016 KM-020GK020 KM-020GK025 KM-020GK030 |
