Индикатор потока BL-…GK
- Высокая термостойкость
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический индикатор потока для жидких, газообразных или агрессивных сред. Рабочая среда поступает в корпус клапана и поднимает тефлоновый шар, который находится в седле клапана. Прочная конструкция из нержавеющей стали.
Технические данные
| Номинальный диаметр | DN 8...40 | |
| Технологическое соединение | Внутренняя резьба G 1/4...G 11/2 | |
| Диапазон индикации | 0,3...23 л/мин | подробности см. в таблице «Диапазоны». |
| Qmax. | до 60 л/мин | |
| Давление | PN 16 | |
| Температура рабочей среды | -20...+200 °C | |
| Температура окружающей среды | -20...+200 °C | |
| Материалы, контактирующие с рабочей средой | 1.4436, 1.4410, ПТФЭ, боросиликатное стекло, Klingersil C4400 | |
| Материалы, не контактирующие с рабочей средой | 1.4436, боросиликатное стекло | |
| Рабочая среда | вода (масла, газы и агрессивные среды – по запросу) | |
| Вес | см. таблицу «Размеры и вес» | |
| Монтажное положение | Горизонтальный внутренний поток; стеклянный купол сверху | |
Диапазоны измерения
| G |
Шар л/мин H2O |
Qmax. рекомендуемая |
Типы | |
| начальное движение | полный обзор | |||
| G 1/4 | 0,3 | 1,5 | 4 | BL-008GK |
| G 3/8 | 8 | BL-010GK | ||
| G 1/2 | 12 | BL-015GK | ||
| G 3/4 | 2,5 | 5,0 | 25 | BL-020GK |
| G 1 | 4,0 | 8,0 | 40 | BL-025GK |
| G 1 ½ | 11,0 | 23,0 | 60 | BL-040GK |

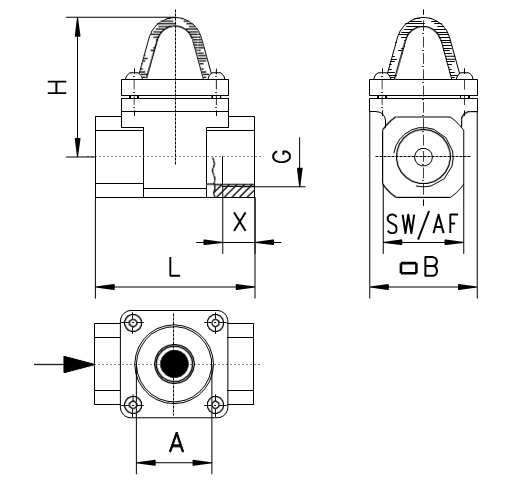

Размеры и вес
| G | Типы | L | H | A | B | SW | X |
Вес кг |
|
| G 1/4 | BL-008GK | 76 | 67 | 42 | 60 | 28 | 12 | 0,8 | |
| G 3/8 | BL-010GK | 16 | 0,7 | ||||||
| G 1/2 | BL-015GK | 14 | |||||||
| G | 3/4 | BL-020GK | 89 | 78 | 45 | 18 | 1,4 | ||
| G 1 | BL-025GK | 1,3 | |||||||
| G 11/2 | BL-040GK | 118 | 95 | 50 | 77 | 62 | 30 | 2,5 | |
Код для заказа
BL —
1.
2.G
3.K
| 1. | Номинальный диаметр | |
| 008 | DN 8 - G 1/4 | |
| 010 | DN 10 - G 3/8 | |
| 015 | DN 15 - G 1/2 | |
| 020 | DN 20 - G 3/4 | |
| 025 | DN 25 - G 1 | |
| 040 | DN 40 - G 11/2 | |
| 2. | Технологическое соединение | |
| G | внутренняя резьба | |
| 3. | Материал соединения | |
| K | Нержавеющая сталь | |
