Индикатор потока FK-…GR

Высокая термостойкость
Окна с большой поверхностью, с двух сторон
Природное стекло
Визуализация потока

Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Или позвоните по телефону:
8 800 333-13-24

Характеристики

Механический индикатор потока для жидких сред. Пластмассовая заслонка в зоне потока приподнимается объемным потоком и показывает наличие расхода.

Технические данные

Номинальный диаметр	DN 15...50
Технологическое соединение	Внутренняя резьба G 1/2...G 2 дюйма
Диапазон индикации	5...250 л/мин	подробности см. в таблице «Диапазоны».
Qmax.	до 250 л/мин
Сопротивление давления	PN 16 бар
Температура рабочей среды	0...+100 °C – вода -20...+170 °C – масла
Температура окружающей среды	-20...+100 °C
Материалы, контактирующие с рабочей средой	Литая оловянная бронза, серый чугун, закаленное оптическое стекло, флексикарб с никелевым армированием, 1.4436, ПА 6.6
Рабочая среда	Вода (масла доступны по заказу)
Вес	см. таблицу «Размеры и вес»
Монтажное положение	Стандартный вариант: горизонтальный внутренний поток слева; опция: внутренний поток снизу; монтажное положение влияет на диапазон переключения.

Диапазоны измерения

G	Прибл. интенсивность притока л/мин H₂O	Qmax. рекомендуемый	Типы
G 1/2	5	25	FK-015GR
G 3/4	7	40	FK-020GR
G 1	14	60	FK-025GR
G 1 1/2	27	120	FK-040GR
G 2	56	250	FK-050GR

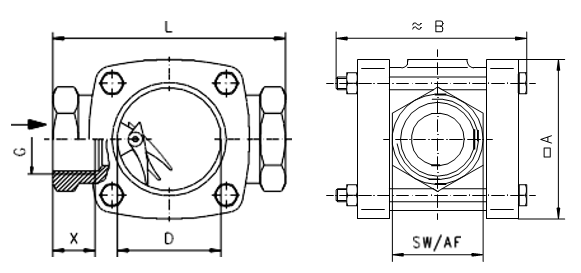

Размеры и вес

G	Типы	L	A	B	D	SW	X	Вес кг
G 1/2	FK-015GR	90	60	74	40	36	14	0,9
G 3/4	FK-020GR	90	60	74	40	36	14	0,8
G 1	FK-025GR	110	76	95	49	43	18	1,6
G 1¹/2	FK-040GR	130	90	116	60	61	20	3,0
G 2	FK-050GR	170	114	138	80	74	25	5,9

Код для заказа

FK —

2.G

3.R

1.	Номинальный диаметр
	015	DN 15 - G 1/2
	020	DN 20 - G 3/4
	025	DN 25 - G 1
	040	DN 40 - G 1 1/2
	050	DN 50 - G 2
2.	Технологическое соединение
	G	внутренняя резьба
3.	Материал соединения
	R	литая оловянная бронза

Коды заказов

FK-015GR

FK-020GR

FK-025GR

FK-040GR

FK-050GR
