Индикатор потока ON-...GM
- Отсутствие внутренних движущихся частей
- Для сильно загрязненных или цветных жидкостей
- Природное стекло
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Устройства изготовлены из цельной латуни. Рабочая среда поступает в них сверху, что позволяет визуально исследовать ее через смотровое стекло (цвет, пузырьки, количество...). Устройство имеет капельную насадку для контроля малых расходов.
Технические данные
| Номинальный диаметр | DN 8...15 |
| Технологическое соединение | внутренняя резьба G 1/4...G 1/2 |
| Qmax. | G 1/4 - 15 л/мин G 3/8 - 20 л/мин G 1/2 - 40 л/мин |
| Сопротивление давления | PN 6 бар |
| Температура рабочей среды | -20...+70 °C |
| Температура окружающей среды | -20...+70 °C |
| Материалы, контактирующие с рабочей средой | CW614N с травлением, природное стекло |
| Рабочая среда | Вода, масла |
| Вес | См. Таблицу «Размеры и вес» |
| Монтажное положение | вертикальный внутренний поток сверху; другие способы установки – без капельной насадки. |

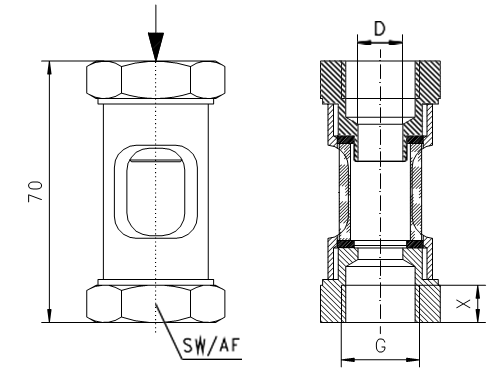

Размеры и вес
| G | Типы | D | SW | X |
Вес кг |
| G 1/4 | ON-008GM | 5 | 19 | 12 | 0,08 |
| G 3/8 | ON-010GM | 8 | 27 | 11 | 0,16 |
| G 1/2 | ON-015GM | 12 | 32 | 10 | 0,20 |
Код для заказа
ON —
1.
2.G
3.M
| 1. | Номинальный диаметр | |
| 008 | DN 8 - G 1/4 | |
| 010 | DN 10 - G 3/8 | |
| 015 | DN 15 - G 1/2 | |
| 2. | Технологическое соединение | |
| G | внутренняя резьба | |
| 3. | Материал соединения | |
| M | Латунь | |
