Индикатор потока PO
- Простая индикация потока
- Вращающиеся соединения
- Быстросъемные соединения
- Возможность использования разных соединений с каждой стороны
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический индикатор потока для жидких сред с ротором для количественного отображения потока. Ротор вращается пропорционально скорости потока.
Технические данные
| Номинальный диаметр | DN 10, DN 25 | |
| Технологическое соединение | Внутренняя резьба G 3/8, G 1 дюйм | |
| Диапазон индикации | 0,1...100 л/мин | Подробности см. в таблице «Диапазоны измерения и вес». |
| Qmax. | до 100 л/мин | |
| Сопротивление давления | PN 16 бар | |
| Температура рабочей среды | 0...60 °C | |
| Температура окружающей среды | 0...60 °C | |
| Материалы, контактирующие с рабочей средой | Полифениленсульфид, полисульфон Ultrason, ПВДФ, керамика Zr02-TZP, Iglidur X, фторэластомер | |
| Рабочая среда | вода (масла имеют тенденцию к более высокому значению расхода для разгона ротора) | |
| Вес | См. таблицу «Диапазоны измерения и вес» | |
| Монтажное положение | любое, за исключением входа потока сверху | |

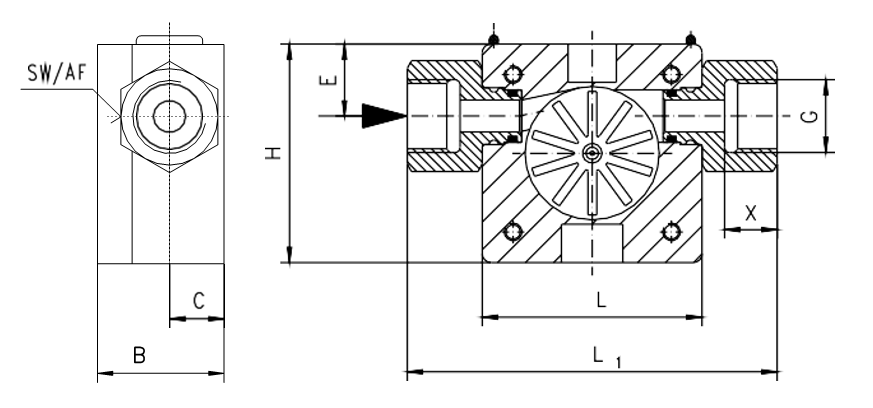

Размеры
| G | H | L | L1 | B | C | E | SW | X |
| G 3/8 | 50 | 50 | 84 | 29 | 12,5 | 16,5 | 22 | 12 |
| G 1 | 70 | 70 | 110 | 53 | 23,0 | 27,5 | 38 | 18 |
Правила обращения и эксплуатации
Установка
Монтажное положение – любое (должно обеспечивать максимально возможное вентилирование).
Благодаря вращающимся соединениям дополнительные переходники не требуются.
Код для заказа
• - Опция
| 1. | Номинальная ширина | ||||
| 010 | DN 10 – G 3/8 | ||||
| 025 | DN 25 – G 1 | ||||
| 2. | Механическое соединение | ||||
| G | внутренняя резьба | ||||
| 3. | Материал соединения | ||||
| V | Поливинилиденфторид (ПВДФ) | ||||
| M | • | CW614N | |||
| K | • | Нерж. сталь | |||
| 4. | Материал корпуса | ||||
| A | Полифениленсульфид с прозрачным покрытием из полисульфона | ||||
| 5. | Проходное отверстие для внутреннего потока | ||||
| 020 | Ø 2 | • | |||
| 050 | Ø 5 | • | |||
| 070 | Ø 7 | • | |||
| 080 | Ø 8 | • | |||
| 120 | Ø 12 | • | |||
| 160 | Ø 16 | • | |||
| 6. | Материал уплотнения | ||||
| V | Фторэластомер (FKM) | ||||
| E | • | Этилен-пропиленовый каучук (EPDM) | |||
| N | • | Бутадиен-нитрильный каучук (NBR) | |||
Коды заказов
|
PO-010GVA020V PO-010GVA020E PO-010GVA020N PO-010GVA050V PO-010GVA050E PO-010GVA050N PO-010GVA070V PO-010GVA070E PO-010GVA070N PO-010GMA020V PO-010GMA020E PO-010GMA020N PO-010GMA050V PO-010GMA050E PO-010GMA050N PO-010GMA070V PO-010GMA070E PO-010GMA070N PO-010GKA020V PO-010GKA020E PO-010GKA020N PO-010GKA050V PO-010GKA050E PO-010GKA050N PO-010GKA070V PO-010GKA070E PO-010GKA070N PO-025GVA080V PO-025GVA080E PO-025GVA080N PO-025GVA120V PO-025GVA120E PO-025GVA120N PO-025GVA160V PO-025GVA160E PO-025GVA160N PO-025GMA080V PO-025GMA080E PO-025GMA080N PO-025GMA120V PO-025GMA120E PO-025GMA120N PO-025GMA160V PO-025GMA160E PO-025GMA160N PO-025GKA080V PO-025GKA080E PO-025GKA080N PO-025GKA120V PO-025GKA120E PO-025GKA120N PO-025GKA160V PO-025GKA160E PO-025GKA160N |
