Индикатор потока SK-…GR
- Высокая термостойкость
- Окна с большой поверхностью, с двух сторон
- Природное стекло
- Отображение расхода
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический индикатор потока для жидких сред. Заслонка из нержавеющей стали в зоне потока приподнимается объемным потоком и показывает наличие расхода.
Технические данные
| Номинальный диаметр | DN 15...50 | |
| Технологическое соединение | внутренняя резьба G 1/2–G 2 дюйм | |
| Диапазон индикации | 3...195 л/мин | подробности см. в таблице «Диапазоны». |
| Qmax. | до 250 л/мин | |
| Сопротивление давления | PN 16 бар | |
| Температура рабочей среды |
0...+100 °C – вода -20...+170 °C – масла |
|
| Температура окружающей среды | -20...+100 °C | |
| Материалы, контактирующие с рабочей средой | Литая оловянная бронза, серый чугун, закаленное оптическое стекло, флексикарб с никелевым армированием, 1.4436 | |
| Материалы, не контактирующие с рабочей средой | Алюминий | |
| Рабочая среда | Вода (масла доступны по заказу) | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток слева; опция: внутренний поток снизу; монтажное положение влияет на диапазон измерения. | |
Диапазоны измерения
Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
| G |
Диапазон индикации л/мин H2O |
Qmax. рекомендуемая |
Типы |
| G 1/2 | 3 - 25 | 30 | SK-015GR025 |
| G 3/4 | 40 | SK-020GR025 | |
| G 1 | 5 - 40 | 60 | SK-025GR040 |
| G 11/2 | 10 - 76 | 120 | SK-040GR076 |
| G 2 | 15 - 195 | 250 | SK-050GR195 |

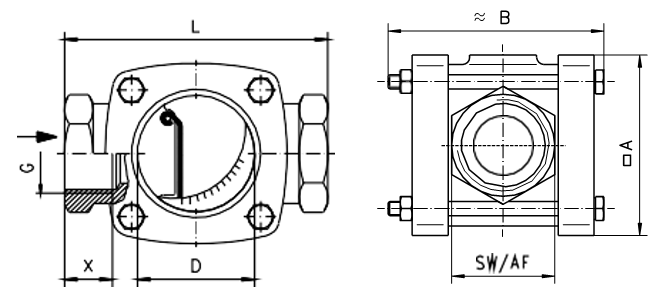

Размеры и вес
| G | Типы | L | A | B | D | SW | X |
Вес кг |
| G 1/2 | SK-015GR. | 90 | 60 | 74 | 40 | 36 | 14 | 1,0 |
| G 3/4 | SK-020GR. | |||||||
| G 1 | SK-025GR. | 110 | 76 | 95 | 49 | 43 | 18 | 1,8 |
| G 11/2 | SK-040GR. | 130 | 90 | 116 | 60 | 61 | 20 | 3,4 |
| G 2 | SK-050GR. | 170 | 114 | 138 | 80 | 74 | 25 | 5,9 |
Градуировка
Деления шкалы от 1 до 10.
|
Диапазон индикации л/мин H2O |
Деления шкалы | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 3 - 25 | 3 | 4 | 5 | 7 | 8 | 9 | 10 | 14 | 20 | 25 |
| 5 - 40 | 5 | 7 | 9 | 10 | 13 | 15 | 18 | 21 | 28 | 40 |
| 10 - 76 | 10 | 14 | 19 | 22 | 27 | 30 | 36 | 44 | 63 | 76 |
| 15 - 195 | 15 | 23 | 29 | 35 | 41 | 46 | 59 | 79 | 118 | 195 |
Код для заказа
SK —
1.
2.G
3.R
4.
| 1. | Номинальный диаметр | ||||||
| 015 | DN 15 - G 1/2 | ||||||
| 020 | DN 20 - G 3/4 | ||||||
| 025 | DN 25 - G 1 | ||||||
| 040 | DN 40 - G 1 1/2 | ||||||
| 050 | DN 50 - G 2 | ||||||
| 2. | Технологическое соединение | ||||||
| G | внутренняя резьба | ||||||
| 3. | Материал соединения | ||||||
| R | литая оловянная бронза | ||||||
| 4. | Диапазон индикации | ||||||
| 025 | 3 - 25 л/мин | • | • | ||||
| 040 | 5 - 40 л/мин | • | |||||
| 076 | 10 - 76 л/мин | • | |||||
| 195 | 15 - 195 л/мин | • | |||||
Коды заказов
|
SK-015GR025 SK-015GR040 SK-015GR076 SK-015GR195 SK-020GR025 SK-020GR040 SK-020GR076 SK-020GR195 SK-025GR025 SK-025GR040 SK-025GR076 SK-025GR195 SK-040GR025 SK-040GR040 SK-040GR076 SK-040GR195 SK-050GR025 SK-050GR040 SK-050GR076 SK-050GR195 |
