Индикатор потока WO1-…GM/K
- Отсутствие внутренних движущихся частей
- Внутренний стеклоочиститель обеспечивает возможность очистки стекла без снятия устройства
- Монтажное положение – любое
- Для сильно загрязненных или цветных жидкостей
- Обзор 360°
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Устройства, выполненные из твердой латуни или нержавеющей стали, с помощью которых можно визуально контролировать рабочую среду через смотровое стекло (уровень жидкости, цвет, пузырьки, ...). Стеклоочиститель позволяет очищать смотровое стекло.
Технические данные
| Номинальный диаметр | DN 8...40 | |
| Технологическое соединение | внутренняя резьба G 1/4...G 11/2 | |
| Qmax. |
G 1/4 - 15 л/мин G 3/8 - 20 л/мин G 1/2 - 30 л/мин G 3/4 - 60 л/мин G 1 - 90 л/мин G 1 1/4 - 150 л/мин G 1 1/2 - 220 л/мин |
|
| Сопротивление давления | PN 16 бар | |
| Температура рабочей среды | -20...+100 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, боросиликатное стекло, бутадиен-нитрильный каучук | Конструкция из нержавеющей стали: 1.4305, боросиликатное стекло, фторэластомер |
| Рабочая среда | Вода, масла | |
| Вес | см. таблицу «Размеры и вес» | |
| Монтажное положение | любое | |

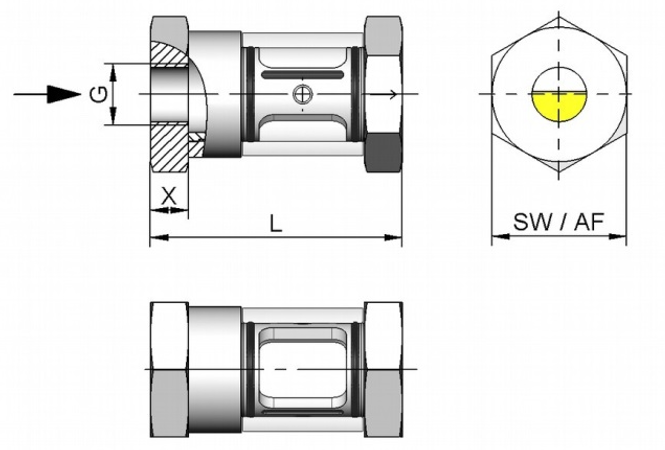

Размеры и вес
| G | Типы | L | SW | X |
Вес кг |
| G 1/4 | WO1-008G. | 71 | 36 | 9 | 0,3 |
| G 3/8 | WO1-010G. | ||||
| G 1/2 | WO1-015G. | 86 | 46 | 13 | 0,6 |
| G 3/4 | WO1-020G. | 94 | 16 | ||
| G 1 | WO1-025G. | 104 | |||
| G 11/4 | WO1-032G. | 120 | 65 | 19 | 1,5 |
| G 11/2 | WO1-040G. | 130 | 20 | 1,6 |
Код для заказа
WO1 —
1.
2.G
3.
| 1. | Номинальная ширина | |
| 008 | DN 8 – G 1/4 | |
| 010 | DN 10 - G 3/8 | |
| 015 | DN 15 - G 1/2 | |
| 020 | DN 20 - G 3/4 | |
| 025 | DN 25 - G 1 | |
| 032 | DN 32 - G 1 1/4 | |
| 040 | DN 40 - G 1 1/2 | |
| 2. | Технологическое соединение | |
| G | внутренняя резьба | |
| 3. | Материал соединения | |
| M | Латунь | |
| K | Нерж. сталь | |
Коды заказов
|
WO1-008GM WO1-010GM WO1-015GM WO1-025GM WO1-032GM WO1-040GM WO1-008GK WO1-010GK WO1-015GK WO1-020GK WO1-025GK WO1-032GK WO1-040GK |
