Индикатор потока WR1-…GM/K
- Внутренний стеклоочиститель обеспечивает возможность очистки стекла без снятия устройства
- Подшипник скольжения из полиэфирэфиркетона для жидкостей или безмасляный шарикоподшипник для воздуха и газов
- Обзор ротора – 360°
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический индикатор потока для жидких сред с ротором для количественного отображения потока. Ротор вращается пропорционально скорости потока. Прочная конструкция из латуни или нержавеющей стали.
Технические данные
| Номинальный диаметр | DN 8...40 | |
| Технологическое соединение | внутренняя резьба G 1/4...G 11/2 | |
| Диапазон индикации | 0,7...700 л/мин | подробности см. в таблице «Диапазоны». |
| Qmax. | до 700 л/мин | |
| Сопротивление давления | PN 16 бар | |
| Температура рабочей среды | 0...+100 °C | |
| Температура окружающей среды | 0...+70 °C | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, боросиликатное стекло, бутадиен-нитрильный каучук | Конструкция из нержавеющей стали: 1.4305, боросиликатное стекло, фторэластомер |
|
DN 8...25: Красный полиформальдегид DN 32...40: Белый нейлон Для жидкостей: ПЭЭК Для газов: Сталь 100 CR 6, хромированная |
||
| Рабочая среда | Вода, газы (масла имеют тенденцию к более высокому значению расхода для разгона ротора) | |
| Вес | см. таблицу «Размеры и вес» | |
| Монтажное положение | любое, за исключением входа потока сверху | |
Диапазоны измерения
Жидкости
| G | Минимальный расход для разгона ротора, л/мин |
Q max. рекомендуемая |
Типы | ||
| H2O |
40 мм2/с |
41...150 мм2/с |
|||
| G 1/4 | 0,7 | 1,5 | 2,7 | 4 | WR1-008G.W |
| G 3/8 | 0,8 | 2,8 | 8 | WR1-010G.W | |
| G 1/2 | 1,4 | 1,8 | 3,2 | 12 | WR1-015G.W |
| G 3/4 | 2,7 | 5,9 | 25 | WR1-020G.W | |
| G 1 | 1,7 | 3,0 | 7,0 | 40 | WR1-025G.W |
| G 1 1/4 | 8,0 | 5,9 | 7,9 | 80 | WR1-032G.W |
| G 1 1/2 | 7,3 | 100 | WR1-040G.W | ||
Воздух / газы
| G |
Минимальный расход для разгона ротора л/мин 1 бар абс. 20 °C |
Qmax. рекомендуемая |
Типы |
| G 1/4 | 18 | 60 | WR1-008G.G |
| G 3/8 | 20 | 150 | WR1-010G.G |
| G 1/2 | 25 | 250 | WR1-015G.G |
| G 3/4 | 25 | 250 | WR1-020G.G |
| G 1 | 35 | 350 | WR1-025G.G |
| G 11/4 | 60 | 600 | WR1-032G.G |
| G 11/2 | 70 | 700 | WR1-040G.G |

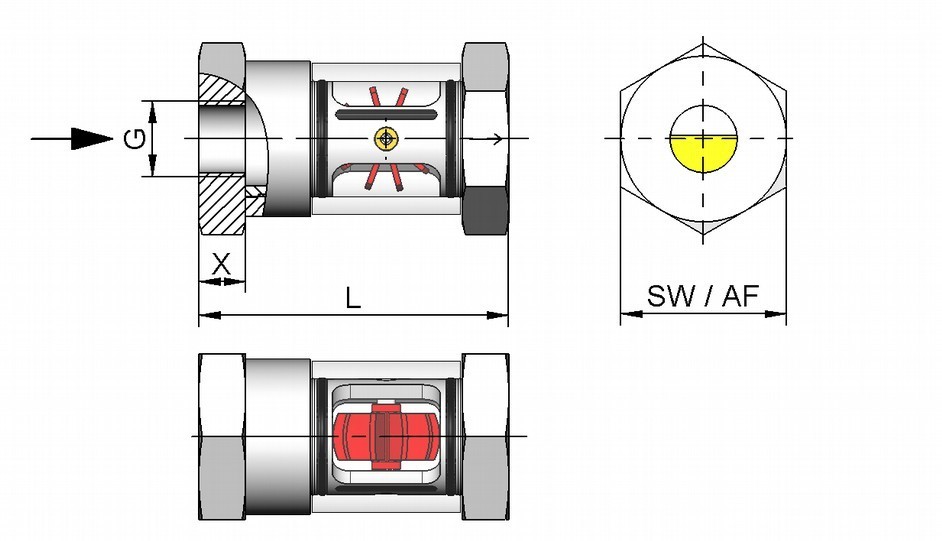

Размеры и вес
| G | Типы | L | SW | X | Вес кг |
| G 1/4 | WR1-008G. | 71 | 36 | 9 | 0,35 |
| G 3/8 | WR1-010G. | ||||
| G 1/2 | WR1-015G. | 86 | 46 | 13 | 0,65 |
| G 3/4 | WR1-020G. | 94 | 16 | ||
| G 1 | WR1-025G. | 104 | |||
| G 1 1/4 | WR1-032G. | 120 | 65 | 19 | 1,60 |
| G 1 1/2 | WR1-040G. | 130 | 20 | 1,70 |
Код для заказа
WR1 —
1.
2.G
3.
4.
| 1. | Номинальная ширина | |
| 008 | DN 8 – G 1/4 | |
| 010 | DN 10 - G 3/8 | |
| 015 | DN 15 - G 1/2 | |
| 020 | DN 20 - G 3/4 | |
| 025 | DN 25 - G 1 | |
| 032 | DN 32 - G 1 1/4 | |
| 040 | DN 40 - G 1 1/2 | |
| 2. | Технологическое соединение | |
| G | внутренняя резьба | |
| 3. | Материал соединения | |
| M | Латунь | |
| K | Нерж. сталь | |
| 4. | Для рабочей среды | |
| W | жидкости | |
| G | воздух и газы | |
Опции
- Меньшие значения минимального расхода для разгона ротора / специальная диафрагма
- Уплотнитель стеклоочистителя, выполненный из ЭПДМ
Коды заказов
|
WR1-008GMW WR1-008GMG WR1-010GMW WR1-010GMG WR1-015GMW WR1-015GMG WR1-020GMW WR1-020GMG WR1-025GMW WR1-025GMG WR1-032GMW WR1-032GMG WR1-040GMW WR1-040GMG WR1-008GKW WR1-008GKG WR1-010GKW WR1-010GKG WR1-015GKW WR1-015GKG WR1-020GKW WR1-020GKG WR1-025GKW WR1-025GKG WR1-032GKW WR1-032GKG WR1-040GKW WR1-040GKG |
