Калориметрический датчик потока EFK2
- Миниатюрная монтажная ширина датчика позволяет обеспечить узкую трубную обвязку
- Отсутствие движущихся частей в контролируемой рабочей среде
- Монтаж практически не зависит от номинальной ширины
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Датчик потока EFK2 регулирует скорость потока жидких сред. Его компактная форма сочетает в себе встроенный датчик, двухцветный светодиодный индикатор состояния и переключающее устройство, которое можно настраивать с помощью потенциометра, оно имеет двухтактный или релейный выход. Между датчиком и корпусом электроники можно установить гибкую подводку для улучшения обзора дисплея датчика потока в неудобных местах установки.
Технические данные
| Датчик | Калориметрический принцип измерения |
| Технологическое соединение | Наружная резьба G 1/4 A...G 1/2 A, вставной датчик Ø12 мм |
| Диапазон измерения | 2...150 см/с вода или 3...300 см/с масло (по запросу) |
| Точность измерения | ±10 % полного диапазона измерений |
| Динамические характеристики | 1...3 секунды в воде |
| Сопротивление давления | PN 100 бар, опция – PN 200 бар |
| Температура рабочей среды | 0...70 °C |
| Температура окружающей среды | -20...+70 °C |
| Температурный градиент | 4 K/с |
| Напряжение питания | 24 В пост. тока/перем. тока ±10 % |
| Потребляемый ток | Макс. 70 мА |
| Переключающий выход | Гальванически развязанный релейный контакт или «двухтактный» транзисторный выход (устойчивый к короткому замыканию и защищенный от нарушения полярности) |
| Выходная нагрузка | 2 А / 30 В пост./перем. тока макс. для реле, 100 мА / 24 В макс. для транзисторного выхода |
| Индикация |
красный/зеленый светодиод (красный – ниже предельного значения, зеленый – выше предельного значения) |
| Потенциометр регулировки | как устройство ввода |
| Электрическое подключение | Для круглого штепсельного разъема M12x1, 4-контактного |
| Стойкость к коротким замыканиям | Да |
| Защита от нарушения полярности | Да |
| Защита от проникновения жидкости и пыли | IP 65 |
| Материалы, контактирующие с рабочей средой | 1.4571 |
| Материалы, не контактирующие с рабочей средой | 1.4305 |
| Вес | прибл. 0,3 кг |
| Соответствие | CE |
Размеры

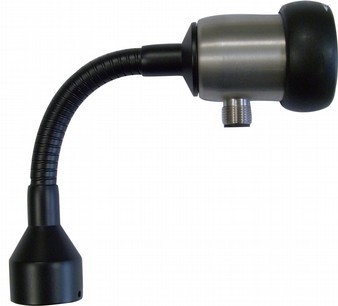

Гибкая подводка (опция)
Гибкая подводка (опция) между электронной головкой и первичным датчиком обеспечивает полную свободу в ориентации и направлении считывания датчика.
Электропроводка
Двухтактный (Z-нагрузка)

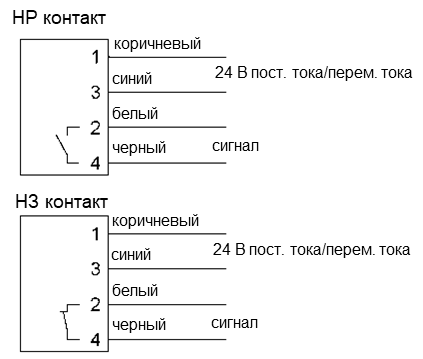

Релейный контакт
Переключающие выходы настраиваются автоматически в зависимости от способа их подключения – переключатели PNP или NPN.
Правила обращения и эксплуатации. Установка
Установка должна выполняться таким образом, чтобы поток входил в датчик со стороны, обозначенной маркировкой (X). Для датчиков с наружной резьбой в качестве уплотнения можно использовать ленту из ПТФЭ или герметизирующую пасту. Место установки должно быть выбрано таким образом, чтобы были достигнуты воспроизводимые условия потока (достаточная длина прямого участка на входе, по возможности отсутствие клапанов, перегибов, изгибов и т. д. непосредственно перед датчиком). Сетчатый фильтр непосредственно перед датчиком может оказать положительное влияние на воспроизводимость.
Эксплуатация
Расход повышается до предельного значения, а точка переключения определяется поворотом потенциометра до переключения светодиода с красного на зеленый («обучение»).
Красный светодиод: Расход меньше предельного значения
Зеленый светодиод: Расход больше предельного значения
Код для заказа
○ - Опция
| 1. | Размер соединения | |||||||
| 008 | Соединение G 1/4 А | |||||||
| 015 | Соединение G 1/2 А | |||||||
| 013 | Крепление системы Ø13,2 | |||||||
| 012 | Вставной датчик Ø12 | |||||||
| 2. | Технологическое соединение | |||||||
| H | Наружная резьба | • | • | |||||
| T | Для вставки в тройник системы | • | ||||||
| V | Вставной датчик с переменной глубиной вставки | • | ||||||
| 3. | Материал соединения | |||||||
| K | Нержавеющая сталь 1.4571 | • | • | • | • | |||
| 4. | Датчик | |||||||
| 028 | Длина датчика | 28,0 мм | • | |||||
| 029 | 29,6 мм | • | ||||||
| 045 | ○ | 45,0 мм | • | |||||
| 031 | Датчик для подключения к тройнику | G 3/8...G 1/2 | • | |||||
| 037 | G 3/4...G 2 | • | ||||||
| 050 | Вставной датчик | 50 мм | • | |||||
| 070 | 70 мм | • | ||||||
| 100 | 100 мм | • | ||||||
| 150 | 150 мм | • | ||||||
| 200 | 200 мм | • | ||||||
| 5. | Переключающий выход | |||||||
| O | релейный контакт NO (нормально разомкнутый / разомкнутый при отсутствии расхода) | |||||||
| C | релейный контакт NC (нормально замкнутый / замкнутый при отсутствии расхода) | |||||||
| T | Двухтактный выход | |||||||
| 6. | Электрическое подключение | |||||||
| S | Для круглого штепсельного разъема M12x1, 4-контактного | |||||||
| 7. | Доп. комплектация | |||||||
| H | ○ | Модель с гибкой подводкой | ||||||
Принадлежности
- Кабель / круглый штепсельный разъем (KB...).
См. дополнительную информацию в разделе «Принадлежности» - Готовый кабель
- Тройники для подключения к системе Ø13,2
- Приварной адаптер для вставного датчика Ø12
- Обжимной фитинг для вставного датчика Ø12 Фланец для вставного датчика Ø12
Коды заказов
|
EFK2-008HK028OSH EFK2-008HK028CSH EFK2-008HK028TSH EFK2-008HK029OSH EFK2-008HK029CSH EFK2-008HK029TSH EFK2-008HK045OSH EFK2-008HK045CSH EFK2-008HK045TSH EFK2-008HK031OSH EFK2-008HK031CSH EFK2-008HK031TSH EFK2-008HK037OSH EFK2-008HK037CSH EFK2-008HK037TSH EFK2-008HK050OSH EFK2-008HK050CSH EFK2-008HK050TSH EFK2-008HK070OSH EFK2-008HK070CSH EFK2-008HK070TSH EFK2-008HK100OSH EFK2-008HK100CSH EFK2-008HK100TSH EFK2-008HK150OSH EFK2-008HK150CSH EFK2-008HK150TSH EFK2-008HK200OSH EFK2-008HK200CSH EFK2-008HK200TSH EFK2-008TK028OSH EFK2-008TK028CSH EFK2-008TK028TSH EFK2-008TK029OSH EFK2-008TK029CSH EFK2-008TK029TSH EFK2-008TK045OSH EFK2-008TK045CSH EFK2-008TK045TSH EFK2-008TK031OSH EFK2-008TK031CSH EFK2-008TK031TSH EFK2-008TK037OSH EFK2-008TK037CSH EFK2-008TK037TSH EFK2-008TK050OSH EFK2-008TK050CSH EFK2-008TK050TSH EFK2-008TK070OSH EFK2-008TK070CSH EFK2-008TK070TSH EFK2-008TK100OSH EFK2-008TK100CSH EFK2-008TK100TSH EFK2-008TK150OSH EFK2-008TK150CSH EFK2-008TK150TSH EFK2-008TK200OSH EFK2-008TK200CSH EFK2-008TK200TSH EFK2-008VK028OSH EFK2-008VK028CSH EFK2-008VK028TSH EFK2-008VK029OSH EFK2-008VK029CSH EFK2-008VK029TSH EFK2-008VK045OSH EFK2-008VK045CSH EFK2-008VK045TSH EFK2-008VK031OSH EFK2-008VK031CSH EFK2-008VK031TSH EFK2-008VK037OSH EFK2-008VK037CSH EFK2-008VK037TSH EFK2-008VK050OSH EFK2-008VK050CSH EFK2-008VK050TSH EFK2-008VK070OSH EFK2-008VK070CSH EFK2-008VK070TSH EFK2-008VK100OSH EFK2-008VK100CSH EFK2-008VK100TSH EFK2-008VK150OSH EFK2-008VK150CSH EFK2-008VK150TSH EFK2-008VK200OSH EFK2-008VK200CSH EFK2-008VK200TSH EFK2-015HK028OSH EFK2-015HK028CSH EFK2-015HK028TSH EFK2-015HK029OSH EFK2-015HK029CSH EFK2-015HK029TSH EFK2-015HK045OSH EFK2-015HK045CSH EFK2-015HK045TSH EFK2-015HK031OSH EFK2-015HK031CSH EFK2-015HK031TSH EFK2-015HK037OSH EFK2-015HK037CSH EFK2-015HK037TSH EFK2-015HK050OSH EFK2-015HK050CSH EFK2-015HK050TSH EFK2-015HK070OSH EFK2-015HK070CSH EFK2-015HK070TSH EFK2-015HK100OSH EFK2-015HK100CSH EFK2-015HK100TSH EFK2-015HK150OSH EFK2-015HK150CSH EFK2-015HK150TSH EFK2-015HK200OSH EFK2-015HK200CSH EFK2-015HK200TSH EFK2-015TK028OSH EFK2-015TK028CSH EFK2-015TK028TSH EFK2-015TK029OSH EFK2-015TK029CSH EFK2-015TK029TSH EFK2-015TK045OSH EFK2-015TK045CSH EFK2-015TK045TSH EFK2-015TK031OSH EFK2-015TK031CSH EFK2-015TK031TSH EFK2-015TK037OSH EFK2-015TK037CSH EFK2-015TK037TSH EFK2-015TK050OSH EFK2-015TK050CSH EFK2-015TK050TSH EFK2-015TK070OSH EFK2-015TK070CSH EFK2-015TK070TSH EFK2-015TK100OSH EFK2-015TK100CSH EFK2-015TK100TSH EFK2-015TK150OSH EFK2-015TK150CSH EFK2-015TK150TSH EFK2-015TK200OSH EFK2-015TK200CSH EFK2-015TK200TSH EFK2-015VK028OSH EFK2-015VK028CSH EFK2-015VK028TSH EFK2-015VK029OSH EFK2-015VK029CSH EFK2-015VK029TSH EFK2-015VK045OSH EFK2-015VK045CSH EFK2-015VK045TSH EFK2-015VK031OSH EFK2-015VK031CSH EFK2-015VK031TSH EFK2-015VK037OSH EFK2-015VK037CSH EFK2-015VK037TSH EFK2-015VK050OSH EFK2-015VK050CSH EFK2-015VK050TSH EFK2-015VK070OSH EFK2-015VK070CSH EFK2-015VK070TSH EFK2-015VK100OSH EFK2-015VK100CSH EFK2-015VK100TSH EFK2-015VK150OSH EFK2-015VK150CSH EFK2-015VK150TSH EFK2-015VK200OSH EFK2-015VK200CSH EFK2-015VK200TSH EFK2-013HK028OSH EFK2-013HK028CSH EFK2-013HK028TSH EFK2-013HK029OSH EFK2-013HK029CSH EFK2-013HK029TSH EFK2-013HK045OSH EFK2-013HK045CSH EFK2-013HK045TSH EFK2-013HK031OSH EFK2-013HK031CSH EFK2-013HK031TSH EFK2-013HK037OSH EFK2-013HK037CSH EFK2-013HK037TSH EFK2-013HK050OSH EFK2-013HK050CSH EFK2-013HK050TSH EFK2-013HK070OSH EFK2-013HK070CSH EFK2-013HK070TSH EFK2-013HK100OSH EFK2-013HK100CSH EFK2-013HK100TSH EFK2-013HK150OSH EFK2-013HK150CSH EFK2-013HK150TSH EFK2-013HK200OSH EFK2-013HK200CSH EFK2-013HK200TSH EFK2-013TK028OSH EFK2-013TK028CSH EFK2-013TK028TSH EFK2-013TK029OSH EFK2-013TK029CSH EFK2-013TK029TSH EFK2-013TK045OSH EFK2-013TK045CSH EFK2-013TK045TSH EFK2-013TK031OSH EFK2-013TK031CSH EFK2-013TK031TSH EFK2-013TK037OSH EFK2-013TK037CSH EFK2-013TK037TSH EFK2-013TK050OSH EFK2-013TK050CSH EFK2-013TK050TSH EFK2-013TK070OSH EFK2-013TK070CSH EFK2-013TK070TSH EFK2-013TK100OSH EFK2-013TK100CSH EFK2-013TK100TSH EFK2-013TK150OSH EFK2-013TK150CSH EFK2-013TK150TSH EFK2-013TK200OSH EFK2-013TK200CSH EFK2-013TK200TSH EFK2-013VK028OSH EFK2-013VK028CSH EFK2-013VK028TSH EFK2-013VK029OSH EFK2-013VK029CSH EFK2-013VK029TSH EFK2-013VK045OSH EFK2-013VK045CSH EFK2-013VK045TSH EFK2-013VK031OSH EFK2-013VK031CSH EFK2-013VK031TSH EFK2-013VK037OSH EFK2-013VK037CSH EFK2-013VK037TSH EFK2-013VK050OSH EFK2-013VK050CSH EFK2-013VK050TSH EFK2-013VK070OSH EFK2-013VK070CSH EFK2-013VK070TSH EFK2-013VK100OSH EFK2-013VK100CSH EFK2-013VK100TSH EFK2-013VK150OSH EFK2-013VK150CSH EFK2-013VK150TSH EFK2-013VK200OSH EFK2-013VK200CSH EFK2-013VK200TSH EFK2-012HK028OSH EFK2-012HK028CSH EFK2-012HK028TSH EFK2-012HK029OSH EFK2-012HK029CSH EFK2-012HK029TSH EFK2-012HK045OSH EFK2-012HK045CSH EFK2-012HK045TSH EFK2-012HK031OSH EFK2-012HK031CSH EFK2-012HK031TSH EFK2-012HK037OSH EFK2-012HK037CSH EFK2-012HK037TSH EFK2-012HK050OSH EFK2-012HK050CSH EFK2-012HK050TSH EFK2-012HK070OSH EFK2-012HK070CSH EFK2-012HK070TSH EFK2-012HK100OSH EFK2-012HK100CSH EFK2-012HK100TSH EFK2-012HK150OSH EFK2-012HK150CSH EFK2-012HK150TSH EFK2-012HK200OSH EFK2-012HK200CSH EFK2-012HK200TSH EFK2-012TK028OSH EFK2-012TK028CSH EFK2-012TK028TSH EFK2-012TK029OSH EFK2-012TK029CSH EFK2-012TK029TSH EFK2-012TK045OSH EFK2-012TK045CSH EFK2-012TK045TSH EFK2-012TK031OSH EFK2-012TK031CSH EFK2-012TK031TSH EFK2-012TK037OSH EFK2-012TK037CSH EFK2-012TK037TSH EFK2-012TK050OSH EFK2-012TK050CSH EFK2-012TK050TSH EFK2-012TK070OSH EFK2-012TK070CSH EFK2-012TK070TSH EFK2-012TK100OSH EFK2-012TK100CSH EFK2-012TK100TSH EFK2-012TK150OSH EFK2-012TK150CSH EFK2-012TK150TSH EFK2-012TK200OSH EFK2-012TK200CSH EFK2-012TK200TSH EFK2-012VK028OSH EFK2-012VK028CSH EFK2-012VK028TSH EFK2-012VK029OSH EFK2-012VK029CSH EFK2-012VK029TSH EFK2-012VK045OSH EFK2-012VK045CSH EFK2-012VK045TSH EFK2-012VK031OSH EFK2-012VK031CSH EFK2-012VK031TSH EFK2-012VK037OSH EFK2-012VK037CSH EFK2-012VK037TSH EFK2-012VK050OSH EFK2-012VK050CSH EFK2-012VK050TSH EFK2-012VK070OSH EFK2-012VK070CSH EFK2-012VK070TSH EFK2-012VK100OSH EFK2-012VK100CSH EFK2-012VK100TSH EFK2-012VK150OSH EFK2-012VK150CSH EFK2-012VK150TSH EFK2-012VK200OSH EFK2-012VK200CSH EFK2-012VK200TSH |
