Датчик потока UB1
- Может использоваться в диапазоне номинального диаметра DN 25...200
- Микровыключатель с золочением для малых токов и серебрением для больших токов
- Визуальный контроль функционирования через прозрачную крышку
- Подходит для сред с ферритовыми частицами
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Устройства работают на принципе отклонения лопасти, поддерживаемой металлическим сильфоном, и срабатывания микровыключателя.
Технические данные
| Реле | Микровыключатель | |||
| Номинальный диаметр | DN 25...200 | |||
| Технологическое соединение | Наружная резьба R 1 дюйм или монтажный фланец DIN 2527 DN 32 PN 16, уплотнительная поверхность по DIN 2526, C-образная форма | |||
| Диапазон переключения | 1,2...34 м3/ч | подробности см. в таблице «Диапазоны». | ||
| Qmax. | до 75 м3/ч | |||
| Допуск | ±15 % полного диапазона измерений | |||
| Сопротивление давления | PN 16 бар | |||
| Температура рабочей среды | -20...+140 °C (без перегретого пара) | |||
| Температура окружающей среды | -20...+70 °C | |||
| Рабочая среда | Вода (масла и агрессивные среды – по запросу) | |||
| Электропроводка |
переключение, № 0.371 |
|||
| Переключающее напряжение / Переключающий ток | активный макс., А | индуктивный макс., А | ||
| макс. |
250 В перем./ пост. тока |
6 A | 1,5 A | |
|
125 В перем./ пост. тока |
6 A | 2 A | ||
| 24 В пост. тока | 6 A | 5 A | ||
| 12 В пост. тока | 6 A | 6 A | ||
| А мин. | ||||
| мин. | 4 В | 1 мA | ||
| Класс защиты | 2 – безопасная изоляция | |||
| Защита от проникновения жидкости и пыли | IP 65 | |||
| Электрическое подключение | разъем DIN 43650-A / ISO 4400, опция для круглого штепсельного разъема M12x1, 4-контактного (макс. 4A) | |||
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, 1.4305, 1.4310, 1.4541, бутадиен-нитрильный каучук для фланца типа Rg 5 | Конструкция из нержавеющей стали: 1.4305, 1.4310, 1.4541, фторэластомер | ||
| Материалы, не контактирующие с рабочей средой | Поликарбонат, полиамид | |||
| Вес |
С резьбовым соединением: 1,3 кг С фланцевым соединением: 2,5 кг |
|||
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; переключающий блок не рекомендуется располагать снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |||
Диапазоны измерения
Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
Только с резьбовым соединением DN 25...32. DN 125...200 доступны по запросу.
| DN | Диапазон измерения, м3/ч, H2O |
Qmax. рекомендуемый |
||
| Лопасть 1 | Лопасть 1,2 | Лопасть 1,2,3 | ||
| 25 | 2,0 - 2,5 | 8,7 - 11,0 | 4 | |
| 32 | 3,0 - 3,5 | 8 | ||
| 40 | 4,0 - 5,0 | 12 | ||
| 50 | 8,8 - 10,2 | 3,5 - 4,3 | 20 | |
| 65 | 16,5–20,0 | 9,2 - 11,0 | 30 | |
| 80 | 25,5 - 31,0 | 14,0 - 18,0 | 45 | |
| 100 | 44,0 - 55,0 | 27,0 - 32,0 | 17,0 - 22,0 | 75 |

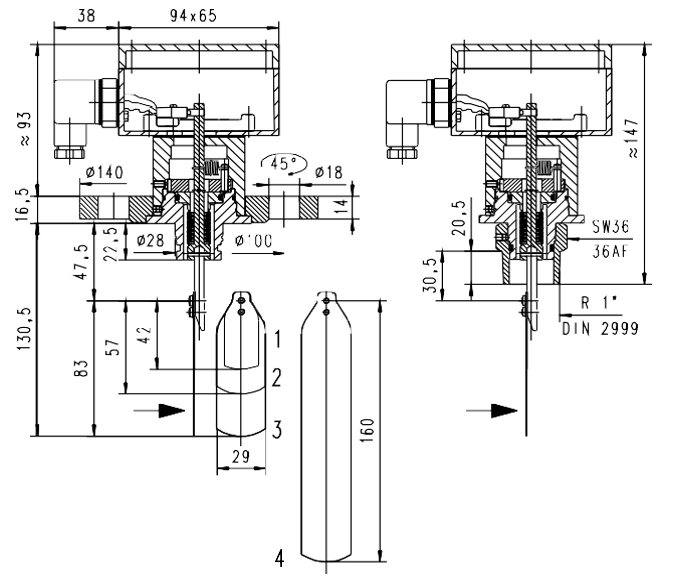

Размеры и вес
Правила обращения и эксплуатации. Примечание
- Внимание! Фиксация лопасти ненадежная. Для критических условий (например, вибрация) установите болтовое крепление.
- Включите прямой участок для сглаживания неравномерности потока длиной 10 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр.
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные и индуктивные нагрузки следует эксплуатировать с использованием защитной цепи.

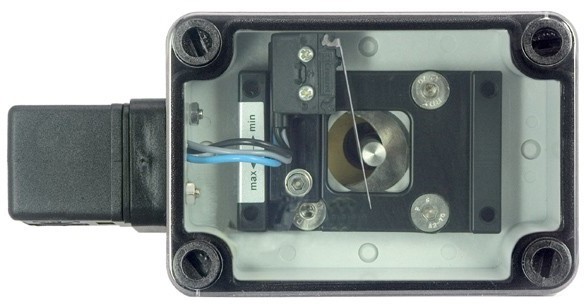

Выполнение регулировки
Откройте крышку, слегка ослабьте винт крепления микровыключателя. Переместите микровыключатель в нужное положение. Затяните винт.

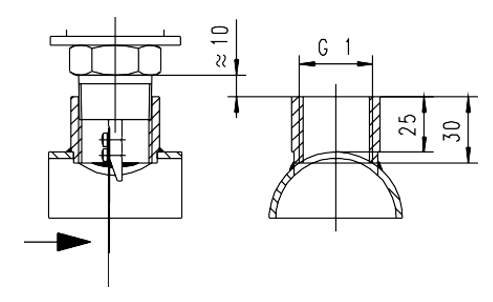

Рекомендации по монтажу
С резьбовым соединением
Используйте трубку со стандартной толщиной стенки согласно DIN 2448.

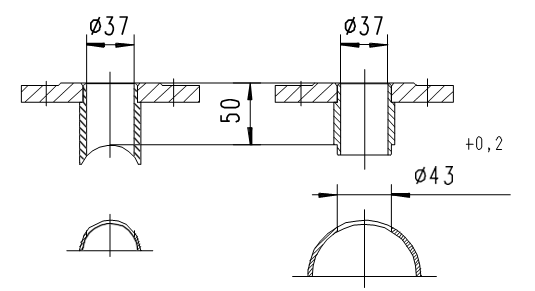

С фланцевым соединением
Используйте трубку со стандартной толщиной стенки согласно DIN 2448.
Монтажные фланцы типа FL доступны в качестве принадлежностей.
Код для заказа
| 1. | Технологическое соединение | |
| 025H | Резьбовое соединение DN 25 - R 1 дюйм | |
| 032E | Фланец DN 32 | |
| 2. | Материал соединения | |
| M | Латунь | |
| K | Нержавеющая сталь | |
Опции
- Сигнальная лампа красного или красного/зеленого цвета в штекере DIN 43650-A
- Двойной контакт
- Алюминиевый кожух со степенью защиты IP 67.
- Непрозрачная крышка
- Диапазоны переключения для масла
- Специальные значения
- Сертификат TÜV 0000021402
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для масел укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения).
