Датчик потока UR1- / UR2-...G / A
- Низкие потери давления
- Компактная конструкция
- Резьбовое соединение
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Устройства работают на принципе отклонения подпружиненной лопасти и срабатывания магнитного контакта геркона.
Технические данные
| Реле | Геркон | |
| Номинальный диаметр | DN 10...50 | |
| Технологическое соединение |
Латунь / Нержавеющая сталь - Внутренняя резьба G 3/8...G 1 дюйм Латунь / Полиформальдегид - наружная резьба G 1/2 A (другие технологические соединения доступны по запросу) |
|
| Диапазон переключения | 1,3...35 л/мин | подробности см. в таблице «Диапазоны». |
| Qmax. | до 150 л/мин | |
| Допуск | ±15 % полного диапазона измерений | |
| Давление |
Латунь Нержавеющая сталь |
PN 25 бар (UR1) |
|
Полиформальдегид Полифениленсульфид |
PN 10 бар (UR2) | |
| Температура рабочей среды |
Латунь Нержавеющая сталь |
-20...+110 °C (150 °C – опция) (UR1) |
|
Полиформальдегид Полифениленсульфид |
-20...+80 °C (UR2) | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масла, газы и агрессивные среды – по запросу) | |
| Электрические данные | см. «Переключающий блок UR1 из латуни» или «Переключающий блок UR1 из пластика» | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW617N никелированная, CW614N никелированная, 1.4310, 1.4301, магнитотвердый феррит, бутадиен-нитрильный каучук | Конструкция из нержавеющей стали: 1.4305, 1.4571, 1.4310, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ, фторэластомер |
|
Дополнительно: Корпус из полиформальдегида (PN 10) Корпус из полифениленсульфида (PN 10) Соединение G 1/2 A из полиформальдегида (PN 10) |
||
| Материалы, не контактирующие с рабочей средой | см. «Латунный переключающий блок UR1» или «Пластмассовый переключающий блок UR2» | |
| Вес | См. Таблицу «Размеры и вес» | |
Монтажное положение |
Стандартный вариант: горизонтальный внутренний поток; переключающий блок не рекомендуется располагать снизу; возможны другие монтажные положения; монтажное положение влияет на точку переключения и диапазон измерения |
|
UR1 Латунный переключающий блок

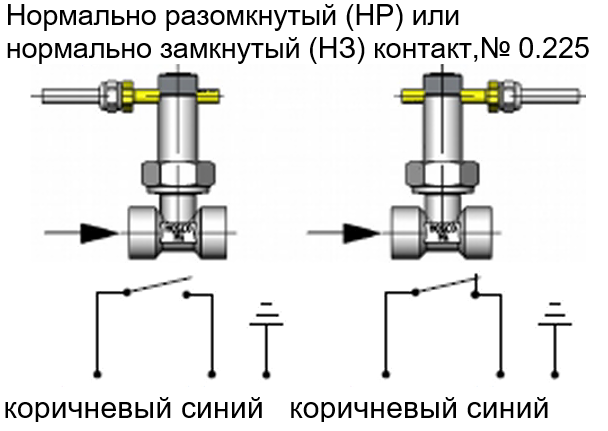

| Электропроводка |
|
| Переключающее напряжение | макс. 230 В перем. тока |
| Переключающий ток | макс. 1 А |
| Коммутационная способность | макс. 50 ВА |
| Класс защиты | 1 — Соединение PE (защитное заземление) |
| Защита от проникновения жидкости и пыли | IP 65 |
| Электрическое подключение |
кабель 1,5 м, Опция для круглого штепсельного разъема M12x1, 4-контактного |
| Материалы, не контактирующие с рабочей средой | CW614N, никелированная, CW614N, бутадиен-нитрильный каучук, ПВХ, полиформальдегид |
Пластмассовый переключающий блок UR2
|

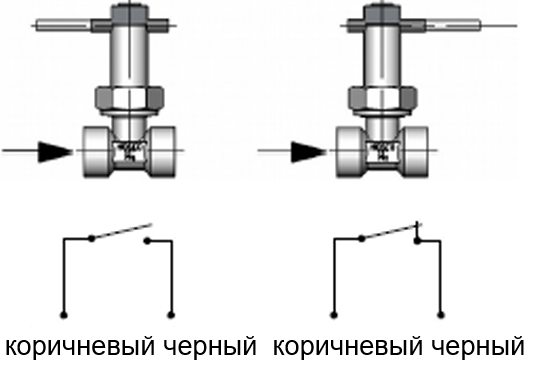

Электропроводка |
|
|
Переключающее напряжение |
макс. 230 В перем. тока |
|
Переключающий ток |
макс. 1 А |
|
Коммутационная способность |
макс. 50 ВА |
|
Класс защиты |
2 – безопасная изоляция |
|
Защита от проникновения жидкости и пыли |
IP 65 |
|
Электрическое подключение |
кабель 1,5 м |
|
Материалы, не контактирующие с рабочей средой |
Полиамид, ПВХ, полиформальдегид |
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
UR2 (пластмассовый переключающий блок) настраивается на заводе-изготовителе; укажите значение переключения.
| G | DN |
Диапазон переключения л/мин, H2O |
Типы |
Qmax. рекомендуемая |
| G 3/8 | DN 10 | 2,5 - 3,5 | UR.-010G. | 10 |
| G 1/2 A | DN 15 | 1,3 - 2,1 | UR.-015A. | |
| G 1/2 | 4,0 - 4,5 | UR.-015G. | 20 | |
| G 3/4 | DN 20 | 5,0 - 6,0 | UR.-020G. | 40 |
| G 1 | DN 25 | 9,5 - 11,5 | UR.-025G. | 60 |
| G 1 1/4 | DN 32 | 13,5 - 17,5 | UR.-032G. | 80 |
| G 1 1/2 | DN 40 | 30,0 - 38,0 | UR.-040G. | 100 |
Размеры и вес
| G | Типы | H | L | X |
Вес кг |
|
| UR1 | UR2 | |||||
| G 3/8 | UR.-010GM | 82 | 50 | 10 | 0,35 | 0,35 |
| UR.-010GK | 0,40 | 0,40 | ||||
| G 1/2 A | UR.-015AM | 60 | 12 | 0,35 | 0,30 | |
| UR.-015AP | 0,15 | 0,15 | ||||
| G 1/2 | UR.-015GM | 50 | 10 | 0,35 | 0,30 | |
| UR.-015GK | 0,40 | 0,40 | ||||
| G 3/4 | UR.-020GM | 83 | 12 | 0,35 | 0,35 | |
| UR.-020GK | ||||||
| G 1 | UR.-025GM | 87 | 0,40 | 0,40 | ||
| UR.-025GK | 0,45 | 0,45 | ||||
| G 1 1/4 | UR.-032GM | 91 | 0,40 | |||
| UR.-032GK | 0,50 | 0,50 | ||||
| G 1 1/2 | UR.-040GM | 94 | 0,55 | |||
| UR.-040GK | 0,65 | 0,65 | ||||
| G 2 | UR.-050GM | 103 | 0,80 | 0,75 | ||
| UR.-050GK | 0,95 | 0,95 | ||||
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка

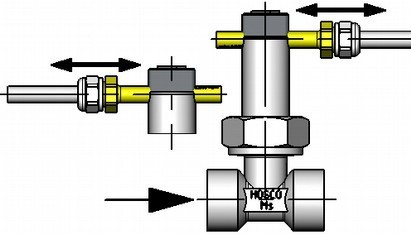

UR1 – ослабьте болты, переместите трубку переключающего тока в нужное положение. Затяните болты. Нормально замкнутый (НЗ) или нормально разомкнутый (НР) контакт в соответствии с таблицей «Технические данные»
Код для заказа
○ - Опция
| 1. | Переключающий блок | |||||
| 1 | Латунь | |||||
| 2 ○ | Пластмасса (регулировка на заводе-изготовителе, указать значение переключения и нормально замкнутый (НЗ) или нормально разомкнутый (НР) контакт) | |||||
| 2. | Номинальная ширина | |||||
| 010 | DN 10 - G 3/8 | • | • | |||
| 015 | DN 15 - G 1/2 | • | • | |||
| DN 15 - G 1/2 A | • | • | ||||
| 020 | DN 20 - G 3/4 | • | • | |||
| 025 | DN 25 - G 1 | • | • | |||
| 032 | DN 32 - G 1 1/4 | • | • | |||
| 040 | DN 40 - G 1 1/2 | • | • | |||
| 050 | DN 50 - G 2 | • | • | |||
| 3. | Технологическое соединение | |||||
| G | внутренняя резьба | • | • | |||
| A | Наружная резьба | • | • | |||
| 4. | Материал соединения | |||||
| M | Латунь | |||||
| K | Нерж. сталь | |||||
| P | Полиформальдегид (PN 10) | |||||
| 5. | Опции переключающего блока | |||||
| A |
для переключающего блока ATEX A-U1.1 Переключающая головка заказывается дополнительно. |
|||||
| S ○ | Для круглого штепсельного разъема M12x1, 4-контактного | |||||
Опции
- Диапазон переключения для масла или газа
- Специальные значения
- Припаиваемый медный фитинг
- Приклеиваемый ПВХ фитинг
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения, UR1 или значение переключения UR2.
- Для UR2 укажите нормально замкнутый (НЗ) или нормально разомкнутый (НР) контакт.
- Для масел укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (уточните диапазон переключения).
Коды заказов
|
