Датчик потока UR1/UR2-...V
- Низкие потери давления
- Компактная конструкция
- Паяное / сварное соединение
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Устройства работают на принципе отклонения подпружиненной лопасти и срабатывания магнитного контакта геркона.
Технические данные
| Реле | Геркон | |
| Номинальный диаметр | DN 15...80 | |
| Технологическое соединение | Паянный/сварной штуцер (дополнительные технологические соединения доступны по запросу) | |
| Диапазон переключения | 5...174 л/мин | подробности см. в таблице «Диапазоны». |
| Qmax. | до 600 л/мин | |
| Допуск | ±15 % полного диапазона измерений | |
| Давление |
Латунь Нержавеющая сталь |
PN 25 бар (UR1) |
|
ПВХ Полифениленсульфид |
PN 10 бар (UR2) | |
| Температура рабочей среды | -20...+110 °С (150 °С – опция) | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масла, газы и агрессивные среды – по запросу) | |
| Электрические характеристики см. в разделе «Латунный переключающий блок UR1». или «Пластмассовый переключающий блок UR2» | См. «Латунный переключающий блок UR1».или «Пластмассовый переключающий блок UR2» | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW617N никелированная, CW614N, 1.4310, 1.4301, магнитотвердый феррит, бутадиен-нитрильный каучук | Конструкция из нержавеющей стали: 1.4305, 1.4571, 1.4310, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ, фторэластомер |
| Дополнительно: Корпус из полиформальдегида (PN 10) Корпус из полифениленсульфида (PN 10) | ||
| Материалы, не контактирующие с рабочей средой | См. «Латунный переключающий блок UR1». или «Пластмассовый переключающий блок UR2» | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; переключающий блок не рекомендуется располагать снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
UR1 Латунный переключающий блок
| Электропроводка |
|
| Переключающее напряжение | макс. 230 В перем. тока |
| Переключающий ток | макс. 1 А |
| Коммутационная способность | макс. 50 ВА |
| Класс защиты | 1 — Соединение PE (защитное заземление) |
| Защита от проникновения жидкости и пыли | IP 65 |
| Электрическое подключение |
кабель 1,5 м, Опция для круглого штепсельного разъема M12x1, 4-контактного |
| Материалы, не контактирующие с рабочей средой | CW614N, никелированная, CW614N, бутадиен-нитрильный каучук, ПВХ, полиформальдегид |
Пластмассовый переключающий блок UR2
|
Электропроводка |
|
|
Переключающее напряжение |
макс. 230 В перем. тока |
|
Переключающий ток |
макс. 1 А |
|
Коммутационная способность |
макс. 50 ВА |
|
Класс защиты |
2 – безопасная изоляция |
|
Защита от проникновения жидкости и пыли |
IP 65 |
|
Электрическое подключение |
кабель 1,5 м |
|
Материалы, не контактирующие с рабочей средой |
Полиамид, ПВХ, полиформальдегид |
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом. UR2 (пластмассовый переключающий блок) настраивается на заводе-изготовителе; укажите значение переключения.
| DN |
Диапазон переключения л/мин H2O |
Типы |
Qmax. рекомендуемая |
| DN 15 | 5,0 - 6,5 | UR.-015V. | 20 |
| DN 20 | 10,0 - 15,5 | 40 | |
| DN 25 | 11,0 - 13,0 | UR.-025V. | 80 |
| DN 32 | 26,0 - 33,0 | 100 | |
| DN 40 | 37,0 - 42,5 | 150 | |
| DN 50 | 47,5–60,0 | UR.-050V. | 200 |
| DN 65 | 95,0 - 117,0 | 400 | |
| DN 80 | 147,0 - 179,0 | 600 |
Опции

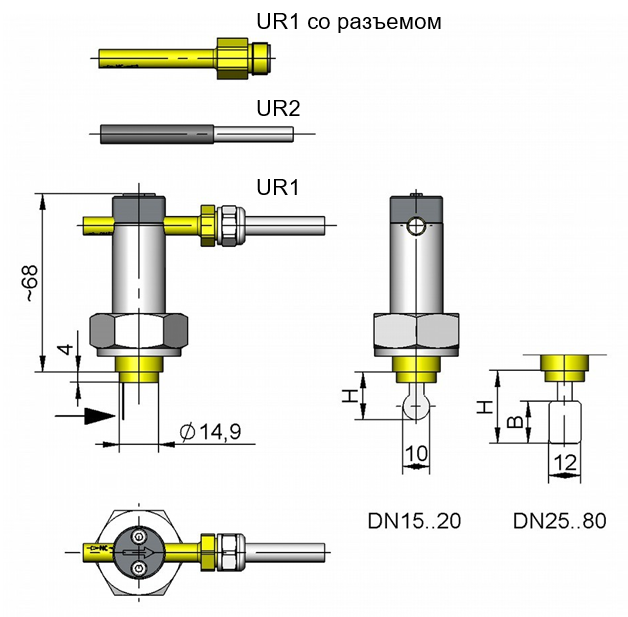

| DN | Типы | H | D | A | B | Вес | ||
| кг | ||||||||
| UR1 | UR2 | |||||||
| DN | 15...20 | UR.-015V. | 18,0 | 13 | - | - | 0,25 | 0,20 |
| DN | 25...50 | UR.-025V. | 27,5 | - | 12 | 16 | ||
| DN | 50...80 | UR.-050V. | 42,0 | 19 | ||||
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка

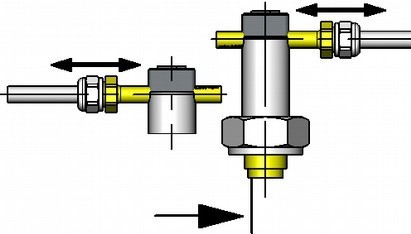

UR1 – ослабьте болты, переместите трубку переключающего тока в нужное положение. Затяните болты.

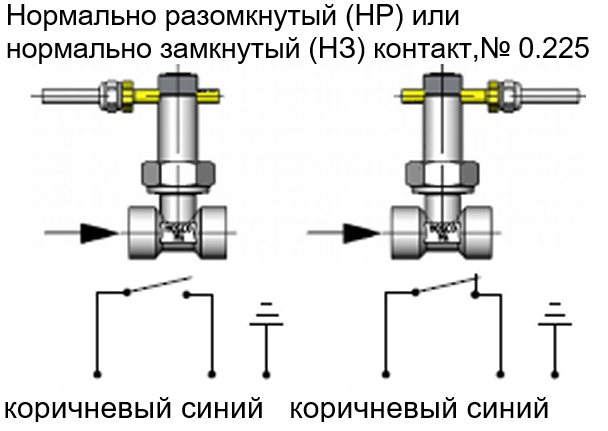

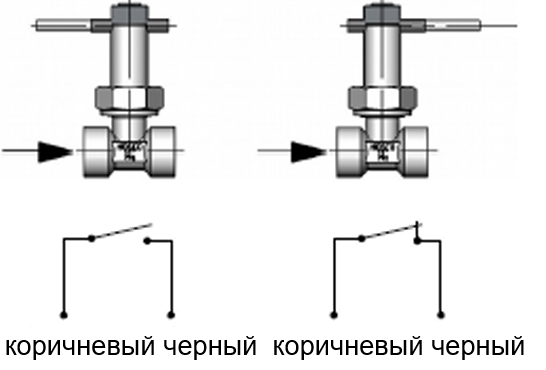

Нормально замкнутый (НЗ) или нормально разомкнутый (НР) контакт в соответствии с таблицей «Технические данные»
Код для заказа
○ - Опция
| 1. | Переключающий блок | ||
| 1 | Латунь | ||
| 2 | ○ | Пластмасса (регулировка на заводе-изготовителе, укажите значение переключения и нормально замкнутый (НЗ) или нормально разомкнутый (НР) контакт) | |
| 2. | Номинальный диаметр | ||
| 015 | DN 15...25 | ||
| 025 | DN 25...40 | ||
| 050 | DN 50...80 | ||
| 3. | Технологическое соединение | ||
| V | Паянный/сварной штуцер | ||
| 4. | Материал соединения | ||
| M | Латунь | ||
| K | Нержавеющая сталь | ||
| 5. | Опции переключающего блока | ||
| A |
для переключающего блока ATEX A-U1.1 Переключающая головка заказывается дополнительно. |
||
| S | ○ | Для круглого штепсельного разъема M12x1, 4-контактного | |
Опции
- Диапазоны переключения для масла или газа
- Специальное значение
- Приклеиваемый ПВХ фитинг
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения, UR1 или значение переключения UR2.
- Для UR2 укажите нормально замкнутый (НЗ) или нормально разомкнутый (НР) контакт.
- Для масел укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (уточните диапазон переключения).
Коды заказов
|
UR1-015VMA UR1-015VMS UR1-015VKA UR1-015VKS UR1-025VMA UR1-025VMS UR1-025VKA UR1-025VKS UR1-050VMA UR1-050VMS UR1-050VKA UR1-050VKS UR2-015VM UR2-015VK UR2-025VM UR2-025VK UR2-050VM UR2-050VK |
