Датчик потока UR3K-...G / A
- Резьбовое соединение
- Геркон
- Низкие потери давления
- Компактная конструкция
- Резьбовое соединение
- Штекер DIN 43650-A / ISO 4400
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Устройства работают на принципе отклонения подпружиненной лопасти и срабатывания магнитного контакта геркона.
Технические данные
| Реле | Геркон | |
| Номинальный диаметр | DN 10...50 | |
| Технологическое соединение | внутренняя резьба G 3/8–G 1 дюйм (дополнительные технологические соединения доступны по запросу) | |
| Диапазон переключения | 3,5...69 л/мин | подробности см. в таблице «Диапазоны». |
| Qmax. | до 150 л/мин | |
| Допуск | ±15 % полного диапазона измерений | |
| Сопротивление давления | PN 25 бар | |
| Температура рабочей среды | -20...+110 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масла, газы и агрессивные среды – по запросу) | |
| Электропроводка |
Нормально разомкнутый контакт (НР) № 0.372 |
|
| Переключающее напряжение | макс. 230 В перем. тока | |
| Переключающий ток | макс. 1 А | |
| Коммутационная способность | макс. 50 ВА | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 | |
| Электрическое подключение |
Штекер DIN 43650-A / ISO 4400, Опция для круглого штепсельного разъема M12x1, 4-контактного |
|
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW617N никелированная, CW614N никелированная, 1.4310, 1.4301, магнитотвердый феррит, бутадиен-нитрильный каучук | Конструкция из нержавеющей стали: 1.4305, 1.4571, 1.4310, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ, фторэластомер |
Материалы, не контактирующие с рабочей средой |
АБС, полиамид, бутадиен-нитрильный каучук | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать переключающую головку снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
| G | DN |
Диапазон переключения л/мин H2O |
Типы |
Qmax. рекомендуемая |
| G 3/8 | DN 10 | 3,5 - 5,0 | UR3K-010G.050 | 10 |
| G 1/2 | DN 15 | 5,0 - 6,5 | UR3K-015G.065 | 20 |
| G 3/4 | DN 20 | 6,0 - 8,5 | UR3K-020G.085 | 40 |
| G 1 | DN 25 | 12,0 - 15,0 | UR3K-025G.150 | 60 |
| G 1 1/4 | DN 32 | 20,0 - 27,0 | UR3K-032G.270 | 80 |
| G 1 1/2 | DN 40 | 34,0 - 44,0 | UR3K-040G.440 | 100 |
| G 2 | DN 50 | 54,0 - 69,0 | UR3K-050G.690 | 150 |

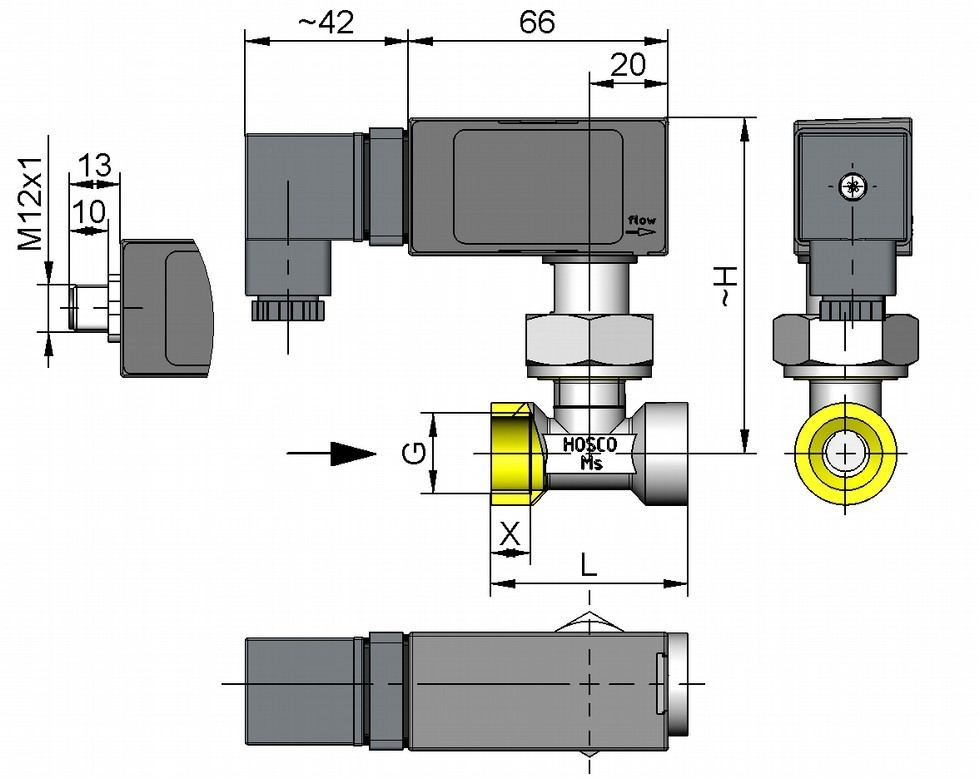

Размеры и вес
| G | Типы | H | L | X |
Вес кг |
| G 3/8 | UR3K-010GM | 87 | 50 | 10 | 0,45 |
| UR3K-010GK | 0,50 | ||||
| G 1/2 | UR3K-015GM | 50 | 10 | 0,40 | |
| UR3K-015GK | 0,45 | ||||
| G 3/4 | UR3K-020GM | 88 | 12 | ||
| UR3K-020GK | |||||
| G 1 | UR3K-025GM | 92 | |||
| UR3K-025GK | 0,50 | ||||
| G 1 1/4 | UR3K-032GM | 96 | |||
| UR3K-032GK | 0,60 | ||||
| G 1 1/2 | UR3K-040GM | 99 | |||
| UR3K-040GK | 0,75 | ||||
| G 2 | UR3K-050GM | 108 | 0,85 | ||
| UR3K-050GK | 1,05 |
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- При затягивании накидной гайки соединительный элемент необходимо удерживать гаечным ключом (ключ на 19).
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка
Для регулировки откройте сдвижную крышку. Регулировка производится с помощью регулировочного винта с продольным шлицем; винт находится под клапаном.
Поверните винт по часовой стрелке для уменьшения точки переключения; поверните винт против часовой стрелки для увеличения точки переключения.
По окончании регулировки закройте сдвижную крышку.
Пример: Диапазон регулировки от 20 до 27 л/мин соответствует 7 л/мин Опция: регулировка на 7 оборотов. Каждый оборот изменяет расход на 1 л/мин.
Код для заказа
| 1. | Номинальная ширина | |||||||||
| 010 | DN 10 - G 3/8 | |||||||||
| 015 | DN 15 - G 1/2 | |||||||||
| 020 | DN 20 - G 3/4 | |||||||||
| 025 | DN 25 - G 1 | |||||||||
| 032 | DN 32 - G 1 1/4 | |||||||||
| 040 | DN 40 -G 1 1/2 | |||||||||
| 050 | DN 50 - G 2 | |||||||||
| 2. | Технологическое соединение | |||||||||
| G | внутренняя резьба | |||||||||
| 3. | Материал соединения | |||||||||
| M | Латунь | |||||||||
| K | Нерж. сталь | |||||||||
| 4. | Диапазон переключения H2O для горизонтального внутреннего потока | |||||||||
| 050 | 3,5 - 5,0 л/мин | • | ||||||||
| 065 | 5,0 - 6,5 л/мин | • | ||||||||
| 085 | 6,0 - 8,5 л/мин | • | ||||||||
| 150 | 12,0 - 15,0 л/мин | • | ||||||||
| 270 | 20,0 - 27,0 л/мин | • | ||||||||
| 440 | 34,0 - 44,0 л/мин | • | ||||||||
| 690 | 54,0 - 69,0 л/мин | • | ||||||||
Опции
- Соединение для круглого штепсельного разъема
- Сигнальная лампа красного или красного/зеленого цвета в штекере DIN 43650-A
- Защитный сильфон
- Диапазоны переключения для масла или газа
- Специальные значения
- Припаиваемый медный фитинг
- Приклеиваемый ПВХ фитинг
- Наружная резьба G 1/2 A - латунь
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для масел укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (уточните диапазон переключения).
Коды заказов
|
UR3K-010GM050 UR3K-010GM065 UR3K-010GM085 UR3K-010GM150 UR3K-010GM270 UR3K-010GM440 UR3K-010GM690 UR3K-015GM050 UR3K-015GM065 UR3K-015GM085 UR3K-015GM150 UR3K-015GM270 UR3K-015GM440 UR3K-015GM690 UR3K-020GM050 UR3K-020GM065 UR3K-020GM085 UR3K-020GM150 UR3K-020GM270 UR3K-020GM440 UR3K-020GM690 UR3K-025GM050 UR3K-025GM065 UR3K-025GM085 UR3K-025GM150 UR3K-025GM270 UR3K-025GM440 UR3K-025GM690 UR3K-032GM050 UR3K-032GM065 UR3K-032GM085 UR3K-032GM150 UR3K-032GM270 UR3K-032GM440 UR3K-032GM690 UR3K-040GM050 UR3K-040GM065 UR3K-040GM085 UR3K-040GM150 UR3K-040GM270 UR3K-040GM440 UR3K-040GM690 UR3K-050GM050 UR3K-050GM065 UR3K-050GM085 UR3K-050GM150 UR3K-050GM270 UR3K-050GM440 UR3K-050GM690 UR3K-010GK050 UR3K-010GK065 UR3K-010GK085 UR3K-010GK150 UR3K-010GK270 UR3K-010GK440 UR3K-010GK690 UR3K-015GK050 UR3K-015GK065 UR3K-015GK085 UR3K-015GK150 UR3K-015GK270 UR3K-015GK440 UR3K-015GK690 UR3K-020GK050 UR3K-020GK065 UR3K-020GK085 UR3K-020GK150 UR3K-020GK270 UR3K-020GK440 UR3K-020GK690 UR3K-025GK050 UR3K-025GK065 UR3K-025GK085 UR3K-025GK150 UR3K-025GK270 UR3K-025GK440 UR3K-025GK690 UR3K-032GK050 UR3K-032GK065 UR3K-032GK085 UR3K-032GK150 UR3K-032GK270 UR3K-032GK440 UR3K-032GK690 UR3K-040GK050 UR3K-040GK065 UR3K-040GK085 UR3K-040GK150 UR3K-040GK270 UR3K-040GK440 UR3K-040GK690 UR3K-050GK050 UR3K-050GK065 UR3K-050GK085 UR3K-050GK150 UR3K-050GK270 UR3K-050GK440 UR3K-050GK690 |
