Расходомер TZ1-...E
- Большой аналоговый дисплей
- Монитор и дисплей
- Простая регулировка с помощью индикатора сопротивления
- Может использоваться в диапазоне номинального диаметра DN 40...100
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический расходомер для жидких или газообразных сред, с бесконтактным срабатыванием индикаторного устройства с отклонением стрелки на 270°. Прочная конструкция из латуни или нержавеющей стали.
Технические данные
| Реле | Микровыключатель (опция) | |
| Номинальный диаметр | DN 40...100 | |
| Технологическое соединение | Монтажный фланец DIN 2527 DN 32 PN 16, уплотнительная поверхность по DIN 2526, C-образная форма | |
| Диапазон измерения | 50...1050 л/мин | Подробности см. в таблице «Диапазоны измерения и размеры». |
| Qmax. | до 1400 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 16 бар | |
| Температура рабочей среды |
-20...+90 °C, опция: -20...+200 °C, тип TZ1X – по запросу |
|
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | Вода (масла доступны по заказу) | |
| Электропроводка |
переключение, № 0.342 |
|
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 5 А | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 | |
| Электрическое подключение | Штекер DIN 43650-A / ISO 4400 | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: Rg 5, CW614N никелированная, 1.4305, 1.4301, 1.4310, 1.4571, бутадиен-нитрильный каучук, магнитотвердый феррит | Конструкция из нержавеющей стали: 1.4305, 1.4301, 1.4310, 1.4571, фторэластомер, магнитотвердый феррит |
| Материалы, не контактирующие с рабочей средой | CW614N хромированная, хромированная сталь, акрил, бутадиен-нитрильный каучук | |
| Вес | 3 кг | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; выводить поток сверху вниз и внутрь не рекомендуется; возможны другие монтажные положения; монтажное положение влияет на точку переключения и диапазон отображения. | |

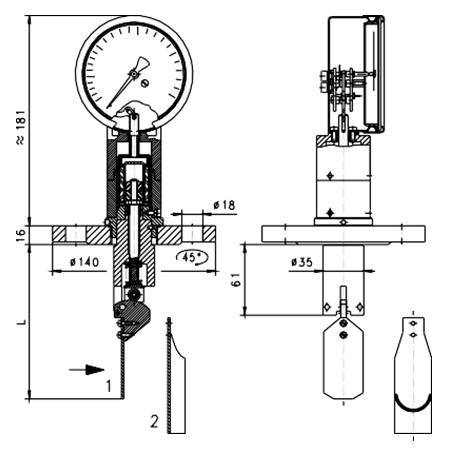

Диапазоны измерения и размеры
Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
| DN |
Диапазон измерения л/мин H2O |
Qmax. рекомендуемый |
Типы | Форма лопасти | L |
| DN 40 | 50 - 250 | 450 | TZ1-040G.250 | 1 | 93 |
| 100 - 350 | TZ1-040G.350 | 87 | |||
| DN 50 | 80 - 350 | TZ1-050G.350 | 98 | ||
| 100 - 450 | TZ1-050G.450 | ||||
| DN 65 | 100 - 350 | 550 | TZ1-065G.350 | 111 | |
| 150 - 500 | TZ1-065G.500 | 101 | |||
| DN 80 | 130 - 450 | 900 | TZ1-080G.450 | 126 | |
| 200 - 600 | TZ1-080G.600 | 112 | |||
| DN 100 | 300 - 800 | 1400 | TZ1-100G.800 | 2 | 158 |
| 350 - 1050 | TZ1-100G.1050 | 148 |
Обращение и эксплуатация. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 10 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные и индуктивные нагрузки следует эксплуатировать с использованием защитной цепи.
Выполнение регулировки
Микропереключатель (опция) регулируется с помощью прилагаемого регулировочного винта с накатанной головкой. Винт позволяет установить индикатор сопротивления на требуемое значение переключения. Отображаемое значение соответствует точке переключения для уменьшения расхода.
Рекомендации по монтажу
Используйте трубку со стандартной толщиной стенки согласно DIN 2448.
Код для заказа
○ - Опция
| 1. | Дополнительные устройства | |||||||
| - | только аналоговый дисплей | |||||||
| M- | со встроенным | |||||||
| P- ○ | с потенциометром | См. «Дополнительные устройства для TZ1». | ||||||
| M2- ○ | с 2-мя нормально разомкнутыми контактами (НР) | |||||||
| M3- ○ | с 2-мя нормально замкнутыми контактами (НЗ) | |||||||
| 2. | Номинальный диаметр | |||||||
| 040 | DN 40 | |||||||
| 050 | DN 50 | |||||||
| 065 | DN 65 | |||||||
| 080 | DN 80 | |||||||
| 100 | DN 100 | |||||||
| 3. | Технологическое соединение | |||||||
| E | монтажный фланец | |||||||
| 4. | Материал соединения | |||||||
| M | Латунь | |||||||
| K | Нерж. сталь | |||||||
| 5. | Диапазон измерения H2O для горизонтального внутреннего потока | |||||||
| 250 | 50 - 250 л/мин | • | ||||||
| 350 | 80 - 350 л/мин | • | ||||||
| 100 - 350 л/мин | • | • | ||||||
| 450 | 100 - 450 л/мин | • | ||||||
| 130 - 450 л/мин | • | |||||||
| 500 | 150 - 500 л/мин | • | ||||||
| 600 | 200 - 600 л/мин | • | ||||||
| 800 | 300 - 800 л/мин | • | ||||||
| 1050 | 350 - 1050 л/мин | |||||||
Опции
- Диапазоны измерения для масла
- Специальные значения
- Позолоченный контакт:
мин.: 5 В пост. тока,1 мА
макс.: 125 В перем. тока, 30 В пост. тока, 1 А - Специальный разъем Harting
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон измерения.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон измерения).
