Преобразователь расхода LABO-MID1-S

Характеристики

Система MID1 состоит из ряда датчиков, которые измеряют скорость потока текущей жидкости в соответствии с принципом закона индукции Фарадея. Для этого жидкость должна иметь минимальную электропроводность 50 мкСм/см. Скорость преобразуется в величину расхода, пропорциональную поперечному сечению измерительной трубы. Доступны три номинальных ширины.

Датчики выпускаются с различными преобразователями/счетчиками, которые различаются по типу и количеству выходов, а также по удобству в эксплуатации.

Электроника LABO, установленная на устройство, имеет электронный переключающий выход (двухтактный) с регулируемыми характеристиками (минимум/максимум) и гистерезисом, который срабатывает в случае подъема выше или опускания ниже регулируемого предела.

При желании значение переключения можно установить на существующий в данный момент поток с помощью «обучения».

Также доступны модели с аналоговым или импульсным выходом (см. отдельные технические паспорта).

Технические данные

Электропроводка

Пример подключения: PNP NPN

Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированную проводку.
Двухтактный выход можно по желанию переключать как выход PNP или NPN.

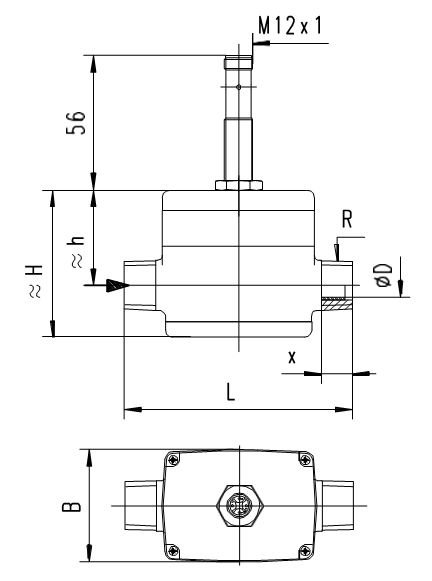

Размеры

Обращение и эксплуатация. Установка

Устройство ввинчивается в трубопровод с помощью двух штуцеров с наружной резьбой или подходящих соединительных элементов. При этом необходимо соблюдать направление (на корпусе предусмотрена стрелка, указывающая направление потока). Герметизация выполняется тефлоновой лентой или герметиком.

Используйте следующие моменты затяжки:
R 1/4 дюйма: 3 ±0,5 Нм
R 1/2 дюйма: 5 ±0,5 Нм
R 1 12 ±1,0 Нм

Датчик можно эксплуатировать в любом монтажном положении. Однако следует избегать образования пузырьков воздуха. Рекомендуемое направление потока – снизу вверх.
Избегайте воздействия угловой нагрузки на датчик. Трубопроводы, в которых установлены датчики, должны быть постоянно заполнены. На входе и выходе следует использовать прямые участки трубопровода длиной 10 x D.

Примечание

Значение переключения может быть запрограммировано пользователем посредством «обучения» датчика. При желании возможность программирования может быть заблокирована производителем.

Конфигуратор устройств ECI-1 с соответствующим программным обеспечением доступен в качестве удобной опции для программирования всех параметров с помощью ПК и для регулировки.

Эксплуатация и программирование

Значение переключения устанавливается следующим образом:

• Создайте в трубопроводе соответствующий расход, на который будет настроено устройство.
• Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, импульс от источника питания посредством перемычки или импульс от ПЛК), чтобы получить измеренное значение.
• По завершении «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.

Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода.

Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время обучения, устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Точка «смещения обучения» добавляется к текущему измеренному значению перед сохранением. Точка смещения может быть положительной или отрицательной.

Пример: Значение переключения должно быть установлено на 80 %. Однако без проблем можно достичь только 60 %. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При расходе 60 % в процессе обучения будет сохраняться значение 80%.

Концевой выключатель можно использовать для контроля минимума или максимума.

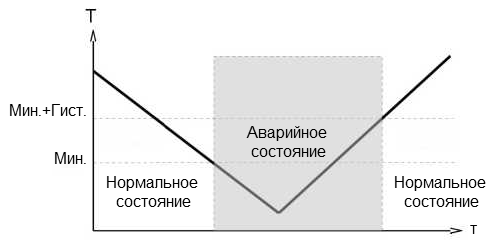

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

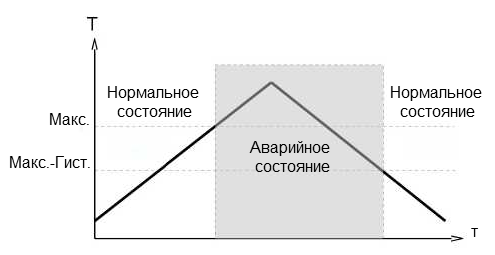

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

Значение переключения может быть запрограммировано пользователем посредством «обучения» датчика. При желании возможность программирования может быть заблокирована производителем.

Конфигуратор устройств ECI-1 с соответствующим программным обеспечением доступен в качестве удобной опции для программирования всех параметров с помощью ПК и для регулировки.

Эксплуатация и программирование

Значение переключения устанавливается следующим образом:

• Создайте в трубопроводе соответствующий расход, на который будет настроено устройство.
• Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, импульс от источника питания посредством перемычки или импульс от ПЛК), чтобы получить измеренное значение.
• По завершении «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.

Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода.

Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время обучения, устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Точка «смещения обучения» добавляется к текущему измеренному значению перед сохранением. Точка смещения может быть положительной или отрицательной.

Пример: Значение переключения должно быть установлено на 80 %. Однако без проблем можно достичь только 60 %. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При расходе 60 % в процессе обучения будет сохраняться значение 80%.

Концевой выключатель можно использовать для контроля минимума или максимума.

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

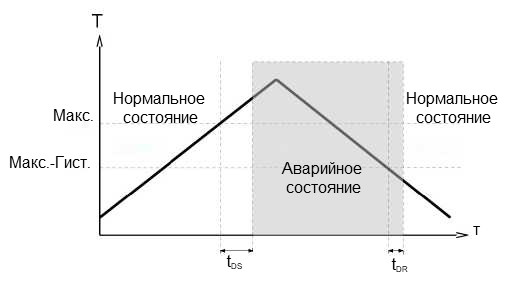

К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.

В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

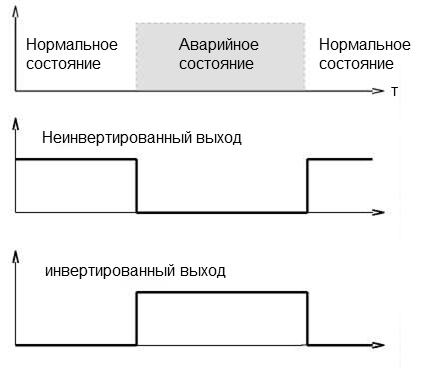

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.

Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.

Код для заказа

Заказывается базовое устройство, например, MID1-xxx с электроникой, например. LABO-MID-xxx

• ○ - Опция

Опции

• Материал корпуса - Полиэфирэфиркетон

Принадлежности

• Кабель / круглый штепсельный разъем (KB...)
  См. дополнительную информацию в разделе «Принадлежности»
• Конфигуратор устройств ECI-1
