Преобразователь расхода MID1
- Для всех электропроводящих жидкостей
- Фиксированный диапазон выходной частоты в качестве сигнала
- Отсутствие движущихся частей в зоне потока
- Высокая безопасность среды при перегрузках
- Низкие потери давления
- Компактная конструкция
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Система MID1 состоит из ряда датчиков, которые измеряют скорость потока текущей жидкости в соответствии с принципом закона индукции Фарадея. Для этого жидкость должна иметь минимальную электропроводность 50 мкСм/см.
Доступны три номинальных ширины. Датчики выпускаются с различной оценочной электроникой, которая различается по типу и количеству выходов, а также по удобству в эксплуатации.
Данный преобразователь имеет непрограммируемый частотный выход (400 Гц при максимальном значении диапазона измерений).
Технические данные
| Датчик | Магнитно-индуктивный | |
| Номинальный диаметр | DN 8...25 | |
| Технологическое соединение | Наружная резьба R 1/4 дюйма, R 1/2 дюйма, R 1 дюйм | |
| Диапазоны измерения | 0,05...60 л/мин | Подробности см. в таблице «Диапазоны». |
| Точность измерения: | 0,05...1,5 л/мин | |
| Повторяемость | 1 % | |
| Минимальная электропроводность (среды) | 50 мкСм/см | |
| Сопротивление давления | PN 10 бар | |
| Потери давления | Макс. 0,3 бар при макс. скорости потока | |
| Температура рабочей среды |
0...60 °C (избегать инея и росы) |
|
| Температура окружающей среды | 0...60 °C | |
| Температура хранения | -20...+80 °C | |
| Материалы, контактирующие с рабочей средой | Нержавеющая сталь 1.4404, полифениленсульфид, фторэластомер | |
| Напряжение питания | 12...24 В пост. тока | |
| Потребляемый ток | прибл. 100 мА | |
Выходной сигнал |
NPN o.C., 400 Гц при значении максимальном значении диапазона измерений | |
| Электрическое подключение | Для круглого штепсельного разъема M12x1, 4-контактного | |
| Защита от проникновения жидкости и пыли | IP 64 | |
| Вес |
R 1/4 дюйма прибл. 0,2 кг R 1/2 дюйма прибл. 0,2 кг R 1 дюйм прибл. 0,3 кг |
|
| Соответствие | CE | |
Диапазоны измерения
| R | Номинальный диаметр |
Диапазон измерения л/мин H2O |
Точность измерения: |
| R 1/4 дюйма | DN 8 | 0,05... 1 | 2,5 % от измеренного значения, минимум 0,005 л/мин |
| R 1/2 дюйма | DN 15 | 0,50...10 | 2,5 % от измеренного значения, минимум 0,05 л/мин |
| R 1 дюйм | DN 25 | 3,00...60 | 2,5 % от измеренного значения, минимум 0,3 л/мин |
Электропроводка
Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированную проводку.

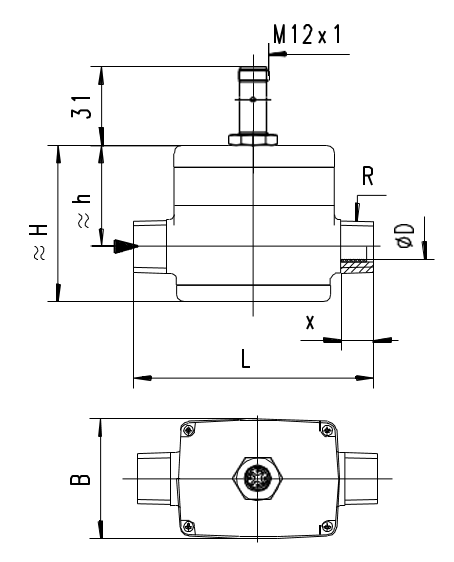

Размеры
| R | Типы | L | H | h | x | B | D |
| мм | мм | мм | мм | мм | мм | ||
| R 1/4 дюйма | MID1-008 | 85 | 59 | 39 | 9 | 47 | 5 |
| R 1/2 дюйма | MID1-015 | 95 | 63 | 42 | 13 | 47 | 10 |
| R 1 дюйм | MID1-025 | 110 | 72 | 45 | 16 | 49 | 20 |
Обращение и эксплуатация. Установка
Устройство ввинчивается в трубопровод с помощью двух штуцеров с наружной резьбой или подходящих соединительных элементов. При этом необходимо соблюдать направление (на корпусе предусмотрена стрелка, указывающая направление потока). Герметизация выполняется тефлоновой лентой или герметиком.
Используйте следующие моменты затяжки:
| R 1/4 дюйма: | 3 ±0,5 Нм |
| R 1/2 дюйма | 5 ±0,5 Нм |
| R 1 | 12 ±1,0 Нм |
Датчик можно эксплуатировать в любом монтажном положении. Однако следует избегать образования пузырьков воздуха. Рекомендуемое направление потока – снизу вверх.
Датчик поставляется с головкой электроники, установленной на корпусе датчика.
Избегайте воздействия угловой нагрузки на датчик. Трубопроводы, в которых установлены датчики, должны быть постоянно заполнены. На входе и выходе следует использовать прямые участки трубопровода длиной 10 x D.
Программирование
Настройка данного преобразователя выполнена на заводе-изготовителе. Изменения параметров необходимо запрашивать у компании HONSBERG.
Код для заказа
○ - Опция
| 1. | Номинальный диаметр | |||||||
| 008 | DN 8 - R 1/4 дюйма | |||||||
| 015 | DN 15 - R 1/2 дюйма | |||||||
| 025 | DN 25 - R 1 дюйм | |||||||
| 2. | Технологическое соединение | |||||||
| A | Наружная резьба | |||||||
| 3. | Материал корпуса | |||||||
| P | Полифениленсульфид | |||||||
| 4. | Диапазон измерения | |||||||
| 001 | 0,05... 1 л/мин | • | ||||||
| 010 | 0,50...10 л/мин | • | ||||||
| 060 | 3,00...60 л/мин | • | ||||||
| 5. | Выходной сигнал | |||||||
| ○ | Частотный выход NPN o.c. | |||||||
| 6. | Электрическое подключение | |||||||
| S | Для круглого штепсельного разъема M12x1, 4-контактного | |||||||
| 7. | Время фильтрации | Фильтр | Точность | |||||
| 01 | ○ | 0,1 с | ±4,2 % |
полного диапазона измерений |
||||
| 03 | ○ | 0,3 с | ±3,6 % | |||||
| 06 | ○ | 0,6 с | ±3,1 % | |||||
| 10 | ○ | 1,0 с | ±2,7 % | |||||
| 20 | 2,0 с | ±2,0 % | ||||||
| 40 | ○ | 4,0 с | ±0,5 % | |||||
