Магнитно-индуктивный зонд потока FIS

Характеристики

Магнитно-индуктивные зонды потока FIS встраиваются в трубопровод с помощью прилагаемых приварных муфт (DN 50..DN 400) или с помощью пластмассового фиксирующего хомута (DN 50..DN 150).

Весь измерительный зонд можно снять, не открывая доступ к рабочей среде, поэтому в случае неисправности заменяется только электронная часть.

Когда электрический проводник перемещается под прямым углом к магнитному полю, это перемещение индуцирует в проводнике напряжение U. При таком принципе измерения электропроводящая среда является проводником. Магнитное поле B поперечно направлению потока. Индуцированное напряжение U прямо пропорционально локальной скорости потока V.

Технические данные

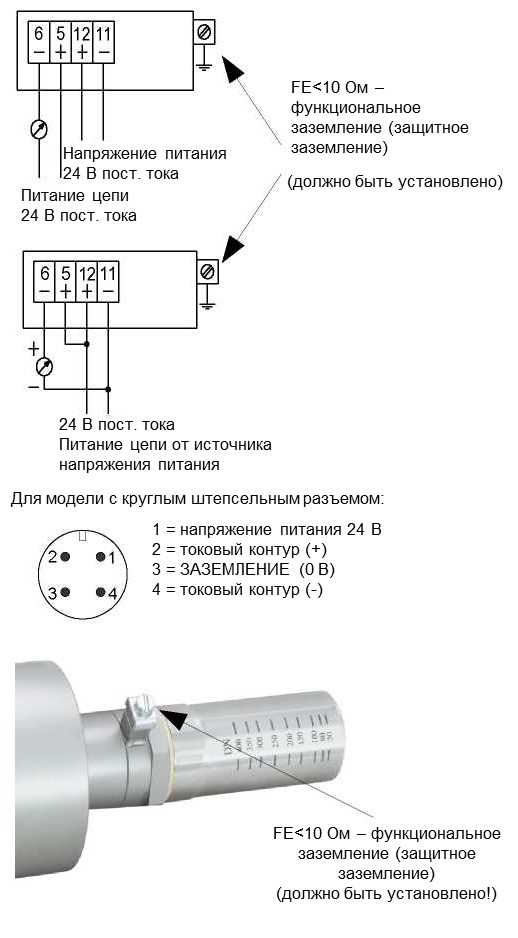

Электропроводка

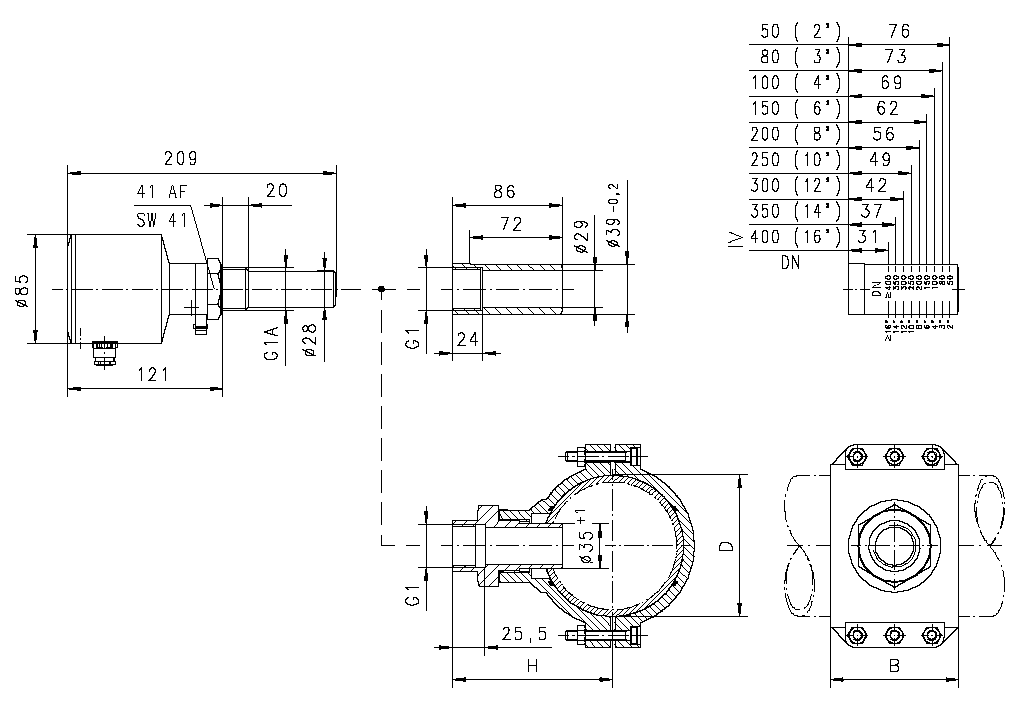

Размеры

Правила обращения и эксплуатации

Установка

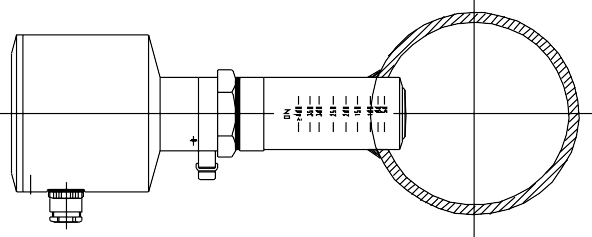

Магнитно-индуктивные зонды FIS устанавливаются в трубопровод с помощью прилагаемых приварных муфт или с помощью пластмассового фиксирующего хомута (≥ DN 50 / ≥ G 2). См. схемы для определения монтажного положения и глубины.

Приварите штуцер, соблюдая маркировку, в соответствии с его номинальным диаметром, не допуская перекосов.

Длина прямых участков на входе и выходе должна составлять не менее 10-кратного диаметра трубопровода. Приварите соединительную муфту под прямым углом к оси трубопровода (см. маркировку = наружный диаметр трубопровода, для

>DN 400 также на 400). Не допускайте перекосов. Зонд должен легко ввинчиваться. После ввинчивания можно отрегулировать положение зонда, вращая его.

Весь измерительный зонд можно снять, не открывая доступ к рабочей среде, поэтому в случае неисправности заменяется только электронная часть.

Электрическое соединение выполняется после открытия крышки (крышка не теряется благодаря кабелю заземления). Поэтому полностью выкрутите из крышки три винта с внутренним отверстием под шестигранник. (Следите, чтобы не потерять их)

Стрелка на электронной вставке должна указывать направление потока (ослабьте болты 4 и 5 примерно на 2 или 3 оборота. Не снимайте полностью!) Поверните электронный компонент соответствующим образом, а затем снова затяните болты. Выравнивание стрелки не имеет ничего общего с выравниванием корпуса. Это можно сделать в любое время, не влияя на выравнивание внутреннего компонента.

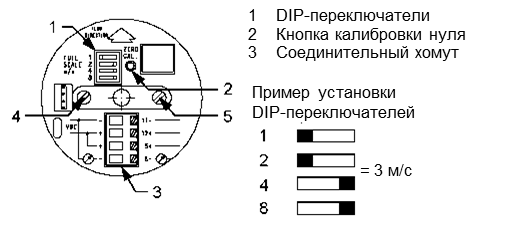

Значение полной шкалы диапазона измерения уже настроено на заводе-изготовителе надлежащим образом с помощью DIP-переключателей (1, 2, 3, 4, 5, 6, 7, 8 м/с, см. рисунок). Цифры рядом с DIP-переключателями действительны.

Настройка нуля:

• Полностью заполните трубопровод рабочей средой.
• Скорость потока в трубопроводе должна быть «нулевой».
• Нажмите кнопку «ZERO CAL» (КАЛИБРОВКА НУЛЯ).
• Автоматическая калибровка устройства завершится через одну минуту

При вводе устройства в эксплуатацию выполняется автоматическая самодиагностика. Состояние устройства сигнализируется на токовом выходе:

3 мА - Продолжается самодиагностика устройства или обнаружена ошибка
4-20 мА - Устройство находится в режиме измерения и отображает скорость потока, измеренную в данный момент.

Код для заказа

• - Опция
