Расходомер GKL
- Большая шкала с хорошим обзором
- Индикатор уставки
- Переключающий выход в качестве опции
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Поплавок перемещается в прозрачной конической измерительной трубке в соответствии со скоростью потока. Положение поплавка зависит от объемного расхода (сила веса в зависимости от сопротивления потоку) и указывает расход на шкале измерительной трубки.
Технические данные
| Реле | опционное герконовое реле | |
| Номинальный диаметр | DN 25...50 | |
| Технологическое соединение |
ковкий чугун, внутренняя резьба Rp 1...Rp 2 дюйма Муфта клеевая из ПВХ Ø32...63 |
|
| Диапазон измерения | 1,3...4150 л/мин | Подробности см. в Таблице «Диапазоны». |
| Qmax. | до 4150 л/мин | |
| Допуск | ±3 % полного диапазона измерений | |
| Сопротивление давления |
Ковкий чугун PN 15 бар ПВХ PN 10 бар |
|
| Температура рабочей среды |
Ковкий -20...+60 °C чугун. Опция: 5...100 °С, с измерительной трубкой из полисульфона ПВХ 5...60 °С |
|
| Температура окружающей среды |
Ковкий -20...+60 °C чугун. ПВХ 5...60 °С |
|
| Рабочая среда | вода, газы | |
| Электрические данные | См. «Дополнительные устройства для GK / GKL» | |
| Материалы, контактирующие с рабочей средой | Соединение из ковкого чугуна: PA 6-3-T, ковкий чугун, витоновый поплавок из полипропилена или 1.4571 (опция), измерительная трубка из полисульфона | Соединение из ПВХ: PA 6-3-T, ПВХ, витоновый поплавок из полипропилена или 1.4571 (опция), измерительная трубка из полисульфона |
| Материалы, не контактирующие с рабочей средой | PA | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение | Вертикальный поток снизу | |
Диапазоны измерения
• - Стандартный вариант
○ - Опция
Рабочая среда – вода / поплавок из полипропилена
Данные в таблице соответствуют вертикальному потоку снизу.
|
Диапазон измерения л/ч |
Магнит | Тип | ||
| Без | С | |||
|
DN 25 Rp 1 дюйм |
100 - 1000 | • | GKL-025.TW1000PO | |
| ○ | GKL-025.TW1000PM | |||
|
DN 32 Rp 1 1/4 дюйма |
• | GKL-032.TW1000PO | ||
| ○ | GKL-032.TW1000PM | |||
| 150 - 1600 | • | GKL-032.TW1600PO | ||
| ○ | GKL-032.TW1600PM | |||
|
DN 40 Rp 1 1/2 дюйма |
• | GKL-040.TW1600PO | ||
| ○ | GKL-040.TW1600PM | |||
| 200 - 2500 | • | GKL-040.TW2500PO | ||
| ○ | GKL-040.TW2500PM | |||
| 300 - 3300 | • | GKL-040.TW3300PO | ||
| ○ | GKL-040.TW3300PM | |||
|
DN 50 Rp 2 дюйма |
200 - 2500 | • | GKL-050.TW2500PO | |
| ○ | GKL-050.TW2500PM | |||
| 400 - 4000 | • | GKL-050.TW4000PO | ||
| ○ | GKL-050.TW4000PM | |||
| 600 - 6400 | • | GKL-050.TW6400PO | ||
| ○ | GKL-050.TW6400PM | |||
Рабочая среда – вода / поплавок из нержавеющей стали
Данные в таблице соответствуют вертикальному потоку снизу и увеличивающемуся расходу.
|
Диапазон измерения л/ч |
Магнит | Тип | ||
| Без | С | |||
|
DN 25 Rp 1 дюйма |
100 - 1000 | ○ | GKL-025.TW1000KO | |
| ○ | GKL-025.TW1000KM | |||
|
DN 32 Rp 1 1/4 дюйма |
150 - 1600 | ○ | GKL-032.TW1500KO | |
| ○ | GKL-032.TW1500KM | |||
|
DN 40 Rp 1 1/2 дюйма |
300 - 2500 | ○ | GKL-040.TW2500KO | |
| ○ | GKL-040.TW2500KM | |||
|
DN 50 Rp 2 дюйма |
400 - 4000 | ○ | GKL-050.TW4000KO | |
| ○ | GKL-050.TW4000KM | |||
| 600 - 6400 | ○ | GKL-050.TW6400KO | ||
| ○ | GKL-050.TW6400KM | |||
Рабочая среда – воздух / поплавок из полипропилена
Данные в таблице соответствуют вертикальному внутреннему потоку снизу, с рабочей средой при температуре 0 °C и предустановленным давлением 1,013 бар.
| Rp | Диапазон измерения, м3/ч | Магнит | Тип | |
| Нет | С | |||
| DN 25 | 1 - 10 | ○ | GKL-025.TL0100PO | |
| Rp 1 дюйм | 1,25 - 10 | ○ | GKL-025.TL0100PM | |
| 1,5 - 16 | ○ | GKL-025.TL0160PO | ||
| ○ | GKL-025.TL0160PM | |||
| 3 - 25 | ○ | GKL-025.TL0250PM | ||
| DN 32 | 1,5 - 16 | ○ | GKL-032.TL0160PO | |
| Rp 11/4 дюйма | 2 - 25 | ○ | GKL-032.TL0250PO | |
| 4 - 40 | ○ | GKL-032.TL0400PO | ||
| ○ | GKL-032.TL0400PM | |||
| 6 - 64 | ○ | GKL-032.TL0640PM | ||
| DN 40 | 2 - 25 | ○ | GKL-040.TL0250PO | |
| Rp 11/2 дюйма | 4 - 40 | ○ | GKL-040.TL0400PO | |
| 5 - 50 | ○ | GKL-040.TL0500PO | ||
| 5 - 60 | ○ | GKL-040.TL0600PM | ||
| DN 50 | 4 - 40 | ○ | GKL-050.TL0400PO | |
| Rp 2 дюйм | 5 - 65 | ○ | GKL-050.TL0640PO | |
| 10 - 100 | ○ | GKL-050.TL1000PO | ||
| 15 - 160 | ○ | GKL-050.TL1600PM | ||
| 20 - 250 | ○ | GKL-050.TL2500PM | ||

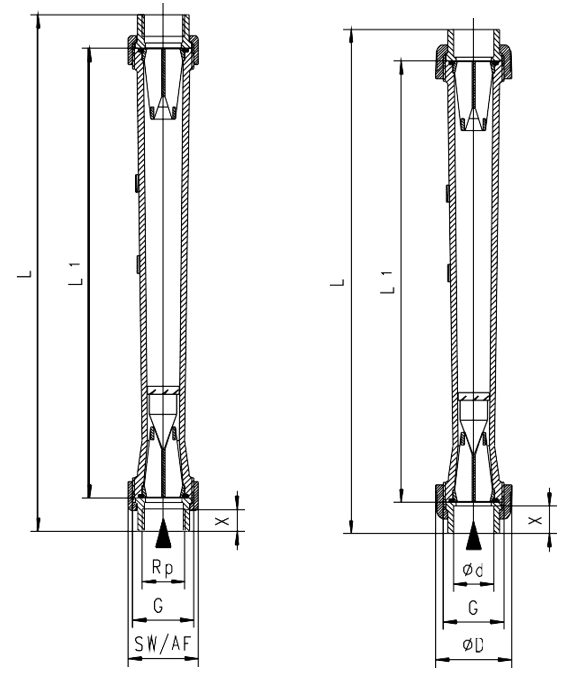

Размеры и вес
Соединение из ковкого чугуна с внутренней резьбой.
| Rp | Типы | L | L1 | G | SW | X |
Вес кг |
| Rp 1 дюйм | GKL-025G... | 402 | 350 | G 11/2 | 55 | 17 | 0,8 |
| Rp 11/4 дюйма | GKL-032G... | 410 | 350 | G 2 | 66 | 19 | 1,3 |
| Rp 11/2 дюйма | GKL-040G... | 414 | 350 | G 21/4 | 74 | 20 | 1,8 |
| Rp 2 дюйма | GKL-050G... | 420 | 350 | G 23/4 | 90 | 24 | 2,4 |
Соединение из ПВХ, клеевая муфта.
| DN | Типы | d | G | L | L1 | X | D |
Вес кг |
| 25 | GKL-025M... | 32 | G 11/2 | 400 | 350 | 17 | 60 | 0,4 |
| 32 | GKL-032M... | 40 | G 2 | 408 | 350 | 19 | 74 | 0,8 |
| 40 | GKL-040M... | 50 | G 21/4 | 418 | 350 | 20 | 83 | 1,1 |
| 50 | GKL-050M... | 63 | G 23/4 | 433 | 350 | 24 | 103 | 1,5 |
Правила обращения и эксплуатации
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
- Следует принимать в расчет рабочую температуру/давление
| Диапазон давления, бар | |||||
| Соединение | Ковкий чугун | ПВХ | |||
| Измерительная трубка | PA 6-3-T | Полисульфон | PA 6-3-T | Полисульфон | |
|
Температура °C |
-20 | 15,0 | - | - | |
| -10 | 15,0 | - | - | ||
| 0 | 15,0 | - | - | ||
| 5 | 15,0 | 10,0 | |||
| 10 | 15,0 | 10,0 | |||
| 20 | 15,0 | 10,0 | |||
| 25 | 15,0 | 10,0 | |||
| 30 | 13,5 | 15,0 | 8,0 | ||
| 40 | 12,0 | 13,0 | 6,0 | ||
| 50 | 10,7 | 12,0 | 3,5 | ||
| 60 | 9,5 | 11,0 | 1,5 | ||
| 70 | - | 9,7 | - | ||
| 80 | - | 8,5 | - | ||
| 90 | - | 7,7 | - | ||
| 100 | - | 6,0 | - | ||
Код для заказа
• - Стандартный вариант
○ - Опция
| 1. | Номинальная ширина | |||||||||
| 025 | DN 25 - Rp 1 дюйм или Ø32 | |||||||||
| 032 | DN 32 - Rp 1 1/4 дюйма или Ø40 | |||||||||
| 040 | DN 32 - Rp 1 1/2 дюйма или Ø50 | |||||||||
| 050 | DN 50 - Rp 2 дюйма или Ø63 | |||||||||
| 3. | Технологическое соединение | |||||||||
| G | внутренняя резьба, Rp из ковкого чугуна | |||||||||
| M | резьбовое соединение с клеевой муфтой из ПВХ | |||||||||
| 3. | Переключающая токовая трубка | |||||||||
| T | PA 6-3-T | |||||||||
| P | Полисульфон | |||||||||
| 4. | Диапазон индикации H2O для вертикального потока внутрь | |||||||||
| W1000 | 100 - 1000 л/ч | • | ○ | • | ||||||
| • | ○ | ○ | ○ | • | ||||||
| W1600 | 150 - 1600 л/ч | • | ○ | • | ||||||
| • | ○ | ○ | ○ | • | ||||||
| W2500 | 200 - 2500 л/ч | • | ○ | • | • | |||||
| 300 - 2500 л/ч | ○ | ○ | ○ | |||||||
| W3300 | 300 - 3300 л/ч | • | ○ | • | ||||||
| W4000 | 400 - 4000 л/ч | • | ○ | ○ | ○ | • | ||||
| W6400 | 600 - 6400 л/ч | • | ○ | ○ | ○ | • | ||||
| Диапазон индикации – воздух (0 °C, 1,013 бар абс.) при вертикальном потоке | ||||||||||
| L0100 | 1,00 - 10 м³/ч | ○ | ○ | |||||||
| 1,25 - 10 м³/ч | ○ | ○ | ||||||||
| L0160 | 1,50 - 16 м³/ч | ○ | ○ | ○ | ||||||
| ○ | ○ | |||||||||
| L0250 | 2,00 - 25 м³/ч | ○ | ○ | ○ | ||||||
| 3,00 - 25 м³/ч | ○ | ○ | ||||||||
| L0400 | 4,00 - 40 м³/ч | ○ | ○ | ○ | ||||||
| ○ | ○ | ○ | ||||||||
| L0500 | 5,00 - 50 м³/ч | ○ | ○ | |||||||
| L0600 | 5,00 - 60 м³/ч | ○ | ○ | |||||||
| L0640 | 6,00 - 64 м³/ч | ○ | ○ | |||||||
| ○ | ○ | |||||||||
| L1000 | 10,00 - 100 м³/ч | ○ | ○ | |||||||
| L1600 | 15,00 - 160 м³/ч | ○ | ○ | |||||||
| L2500 | 20,00 - 250 м³/ч | ○ | ○ | |||||||
| 5. | Поплавок | |||||||||
| PO | Полипропилен | |||||||||
| PM | Полипропилен с магнитом | |||||||||
| KO | Нержавеющая сталь | |||||||||
| KM | Нержавеющая сталь с магнитом | |||||||||
