Расходомер UK-044
- Фронтальная шкала
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Поплавок перемещается в прозрачной конической измерительной трубке в соответствии со скоростью потока. Положение поплавка зависит от объемного расхода (сила веса в зависимости от сопротивления потоку) и указывает расход на шкале измерительной трубки.
Технические данные
| Реле | Нет | |
| Номинальный диаметр | DN 8 | |
| Технологическое соединение | Наружная резьба 1/4 дюйма NPT | |
| Диапазон измерения | 0,07...141 л/мин | подробности см. в таблице «Диапазоны». |
| Qmax. | до 170 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 6 бар | |
| Температура рабочей среды | -20...+65 °C | |
| Температура окружающей среды | -20...+65 °C | |
| Рабочая среда | вода, газы | |
| Электрические данные | нет | |
| Материалы, контактирующие с рабочей средой | акрил, алюминий, ПВХ, бутадиен-нитрильный каучук | |
| Материалы, не контактирующие с рабочей средой | акрил, ПВХ, CW614N | |
| Вес | 0,1 kg | |
| Монтажное положение | Вертикальный поток внутрь снизу | |
Диапазоны измерения
Рабочая среда – вода
Данные в таблице соответствуют вертикальному потоку снизу.
| Диапазон измерения | Q max. рекомендуемый | Тип |
| 4 - 50 л/ч | 65 л/ч | UK-044AHW0050 |
| 15 - 100 л/ч | 120 л/ч | UK-044AHW0100 |
| 30 - 230 л/ч | 260 л/ч | UK-044AHW0230 |
Рабочая среда – воздух
Данные в таблице соответствуют вертикальному внутреннему потоку снизу, с рабочей средой при температуре 0 °C и предустановленным давлением 1,013 бар.
| Диапазон измерения | Q max. рекомендуемый | Тип |
| 200 - 1700 нл/ч | 2000 нл/ч | UK-044AHL1700 |
| 500 - 3000 нл/ч | 3600 нл/ч | UK-044AHL3000 |
| 1000 - 8500 нл/ч | 10000 нл/ч | UK-044AHL8500 |

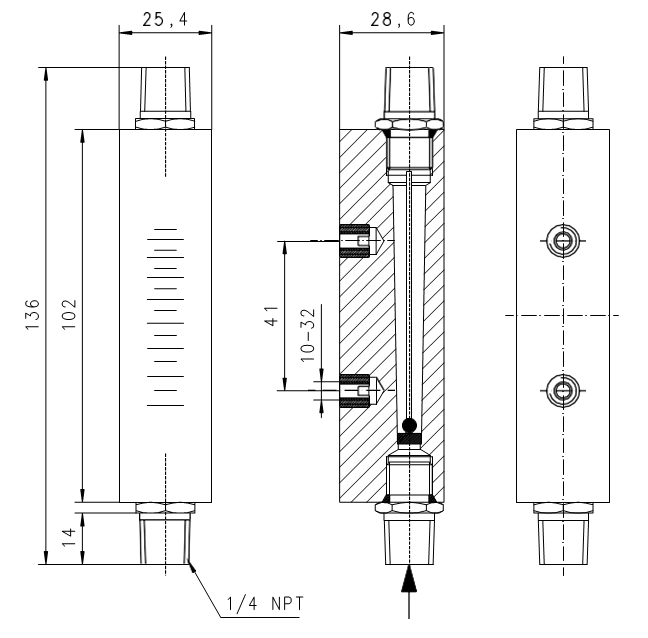

Размеры
Правила обращения и эксплуатации
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр
Код для заказа
| 1. | Серия | |
| 044 | 044, 1/4 дюйма NPT | |
| 2. | Технологическое соединение | |
| A | Наружная резьба | |
| 3. | Материал соединения | |
| H | ПВХ | |
| 4. | Диапазон индикации H2O для вертикального потока внутрь | |
| W0050 | 4 - 50 л/ч | |
| W0100 | 15 - 100 л/ч | |
| W0230 | 30 - 230 л/ч | |
| Диапазон индикации – воздух (0 °C, 1,013 бар абс.) при вертикальном потоке | ||
| L1700 | 200 - 1700 нл/мин | |
| L3000 | 500 - 3000 нл/мин | |
| L8500 | 1000 - 8500 нл/мин | |
Опции
- Диапазоны измерения и специальные шкалы для определенных рабочих давлений / температур
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон индикации
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон индикации
Коды заказов
|
UK-044AHW0050 UK-044AHW0100 UK-044AHW0230 UK-044AHL1700 UK-044AHL3000 UK-044AHL8500 |
