Расходомер UK-047
- Фронтальная шкала
- Двойная шкала, л/мин и л/ч
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Поплавок перемещается в прозрачной конической измерительной трубке в соответствии со скоростью потока. Положение поплавка зависит от объемного расхода (сила веса в зависимости от сопротивления потоку) и указывает расход на шкале измерительной трубки.
Технические данные
| Реле | Нет | |
| Номинальный диаметр | DN 15 | |
| Технологическое соединение | Внутренняя резьба 1/2 дюйма NPT | |
| Диапазон измерения | 2...1500 л/мин | подробности см. в таблице «Диапазоны». |
| Qmax. | до 1800 л/мин | |
| Допуск | ±3 % полного диапазона измерений | |
| Сопротивление давления | PN 6 бар | |
| Температура рабочей среды | -20...+65 °C | |
| Температура окружающей среды | -20...+65 °C | |
| Рабочая среда | вода, газы | |
| Электрические данные | нет | |
| Материалы, контактирующие с рабочей средой | акрил, алюминий, 1.4305, ПВХ, бутадиен-нитрильный каучук | |
| Материалы, не контактирующие с рабочей средой | акрил, ПВХ, CW614N | |
| Вес | 0,35 кг | |
| Монтажное положение | Вертикальный поток внутрь снизу | |
Диапазоны измерения
Рабочая среда – вода
Данные в таблице соответствуют вертикальному потоку снизу.
| Диапазон измерения | Qmax. рекомендуемый | Тип | |
| л/мин | л/ч | ||
| 2 - 10 | 120 - 600 | 12 л/мин | UK-047GHW0010 |
| 2 - 20 | 120 - 1200 | 24 л/мин | UK-047GHW0020 |
| 4 - 40 | 240 - 2400 | 48 л/мин | UK-047GHW0040 |
Рабочая среда – воздух
Данные в таблице соответствуют вертикальному внутреннему потоку снизу, с рабочей средой при температуре 0 °C и предустановленным давлением 1,013 бар.
| Диапазон измерения | Qmax. рекомендуемый | Тип | |
| нл/мин | нл/ч | ||
| 80 - 340 | 4800 - 20400 | 400 нл/мин | UK-047GHL0034 |
| 100 - 700 | 6000 - 42000 | 850 нл/мин | UK-047GHL0070 |
| 150 - 1500 | 9000 - 90000 | 1800 нл/мин | UK-047GHL0150 |

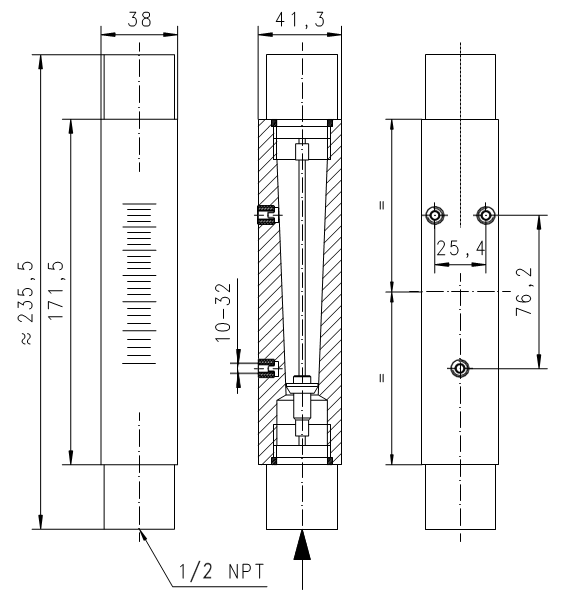

Размеры
Правила обращения и эксплуатации
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр
Код для заказа
| 1. | Серия | ||
| 047 | 047, 1/2 дюйма NPT | ||
| 2. | Технологическое соединение | ||
| G | внутренняя резьба | ||
| 3. | Материал соединения | ||
| H | ПВХ | ||
| 4. | Диапазон индикации H2O для вертикального потока внутрь | ||
| W0010 | 2 - 10 л/мин | 120 - 600 л/ч | |
| W0020 | 2 - 20 л/мин | 120 - 1200 л/ч | |
| W0040 | 4 - 40 л/мин | 240 - 2400 л/ч | |
| Диапазон индикации – воздух (0 °C, 1,013 бар абс.) при вертикальном потоке | |||
| L0034 | 80 - 340 нл/мин | 4800 - 20400 нл/ч | |
| L0070 | 100 - 700 нл/мин | 6000 - 42000 нл/ч | |
| L0150 | 150 - 1500 нл/мин | 9000 - 90000 нл/ч | |
Коды заказов
|
UK-047GHW0010 UK-047GHW0020 UK-047GHW0040 UK-047GHL0034 UK-047GHL0070 UK-047GHL0150 |
