Расходомер UK-048
- Фронтальная шкала
- Двойная шкала, л/мин и л/ч
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Поплавок перемещается в прозрачной конической измерительной трубке в соответствии со скоростью потока. Положение поплавка зависит от объемного расхода (сила веса в зависимости от сопротивления потоку) и указывает расход на шкале измерительной трубки.
Технические данные
| Реле | Нет | |
| Номинальный диаметр | DN 20 | |
| Технологическое соединение | Внутренняя резьба 3/4 дюйма NPT | |
| Диапазон измерения | 5...2200 л/мин | подробности см. в таблице «Диапазоны». |
| Qmax. | до 2500 л/мин | |
| Допуск | ±3 % полного диапазона измерений | |
| Сопротивление давления | PN 6 бар | |
| Температура рабочей среды | -20...+65 °C | |
| Температура окружающей среды | -20...+65 °C | |
| Рабочая среда | вода, газы | |
| Электрические данные | нет | |
| Материалы, контактирующие с рабочей средой | акрил, алюминий, 1.4305, ПВХ, бутадиен-нитрильный каучук | |
| Материалы, не контактирующие с рабочей средой | акрил, ПВХ, CW614N | |
| Вес | 0,35 кг | |
| Монтажное положение | Вертикальный поток внутрь снизу | |
Диапазоны измерения
Рабочая среда – вода
Данные в таблице соответствуют вертикальному потоку снизу.
| Диапазон измерения | Qmax. рекомендуемый | Тип | |
| л/мин | л/ч | ||
| 5 - 45 | 300 - 2700 | 55 л/мин | UK-048GHW0045 |
| 6 - 60 | 360 - 3600 | 75 л/мин | UK-048GHW0060 |
| 8 - 70 | 480 - 4200 | 85 л/мин | UK-048GHW0070 |
Рабочая среда – воздух
Данные в таблице соответствуют вертикальному внутреннему потоку снизу, с рабочей средой при температуре 0 °C и предустановленным давлением 1,013 бар.
| Диапазон измерения | Qmax. рекомендуемый | Тип | |
| нл/мин | нл/ч | ||
| 150 - 1400 | 9000 - 84000 | 1700 нл/мин | UK-048GHL0140 |
| 200 - 1800 | 12000 - 108000 | 2100 нл/мин | UK-048GHL0180 |
| 200 - 2200 | 12000 - 132000 | 2500 нл/мин | UK-048GHL0220 |

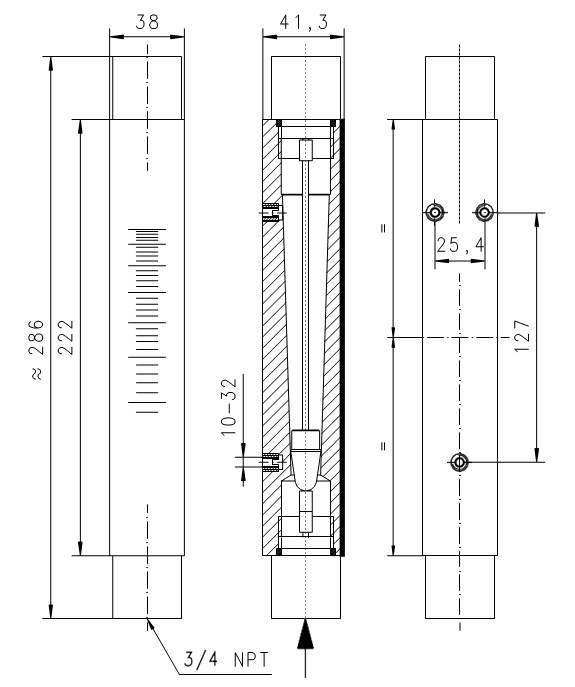

Размеры
Правила обращения и эксплуатации
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр
Код для заказа
| 1. | Серия | ||
| 048 | 048, 3/4 дюйма NPT | ||
| 2. | Технологическое соединение | ||
| G | внутренняя резьба | ||
| 3. | Материал соединения | ||
| H | ПВХ | ||
| 4. | Диапазон индикации H2O для вертикального потока внутрь | ||
| W0045 | 5 - 45 л/мин | 300 - 2700 л/ч | |
| W0060 | 6 - 60 л/мин | 360 - 3600 л/ч | |
| W0070 | 8 - 70 л/мин | 480 - 4200 л/ч | |
| Диапазон индикации – воздух (0 °C, 1,013 бар абс.) при вертикальном потоке | |||
| L0140 | 150 - 1400 нл/мин | 9000 - 84000 нл/ч | |
| L0180 | 200 - 1800 нл/мин | 12000 - 108000 нл/ч | |
| L0220 | 200 - 2200 нл/мин | 12000 - 132000 нл/ч | |
Опции
- Диапазоны измерения и специальные шкалы для определенных рабочих давлений / температур
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон индикации
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон индикации
Коды заказов
|
UK-048GHW0045 UK-048GHW0060 UK-048GHW0070 UK-048GHL0140 UK-048GHL0180 UK-048GHL0220 |
