Датчик расхода FF-...GR
- Регулируемое значение переключения
- Высокая воспроизводимость
- Нечувствительность к грязи
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Объемный поток отрывает поршень (оснащенный магнитом) от седла клапана, преодолевая усилие пружины. Поршень приводит в действие герметично изолированный геркон.
Технические данные
| Переключатель | Геркон | ||
| Номинальный диаметр | DN 8...40 (DN 50...80 доступны по запросу) | ||
| Технологическое соединение | внутренняя резьба G 1/4...G 1 1/4 | ||
| Диапазон регулировки | 0,4...90 л/мин | Подробности см. в Таблице «Диапазоны». | |
| Qmax. | до 150 л/мин | ||
| Допуск | ±3% от значения переключения, минимум ±0,3 л/мин | ||
| Сопротивление давления | G 1/4...G 1/2 - PN 200 бар G 3/4...G 1 - PN 25 бар G 11/4...G 11/2 - PN 16 бар | ||
| Температура рабочей среды | DN 8...15 -20...+110 °C ≥DN 20 -20...+ 90 °C | ||
| Температура окружающей среды | -20...+70 °C | ||
| Рабочая среда | Вода (масла доступны по заказу) | ||
| Монтажная схема | нормально разомкнутый контакт (НР), № 0.212 | ||
| опция: нормально замкнутый контакт (НЗ), № 0.214 (возможны не все диапазоны регулировки, уточняйте) | |||
| Переключающее напряжение | макс. 230 В перем. тока | ||
| Переключающий ток | макс. 1 А | ||
| Коммутационная способность | макс. 50 ВА | ||
| Класс защиты | 1 — Соединение PE (защитное заземление) | ||
| Защита от проникновения жидкости и пыли | IP 65 | ||
| Электрическое подключение | кабель 1,8 м | ||
| Материалы, контактирующие с рабочей средой | Rg 5 никелированная, 1.4310, CW614N никелированная, бутадиен-нитрильный каучук, магнитотвердый феррит | ||
| Материалы, не контактирующие с рабочей средой | Полиамид, ПВХ | ||
| Вес | См. Таблицу «Размеры и вес» | ||
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать переключающую головку снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | ||
Диапазоны
Данные в Таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
| G | DN |
Точка переключения л/мин H2O Выберите между |
Типы | Qmax. рекомендуемый |
| G 1/4 | DN 8 | 0,4 - 9 | FF-008GR009 | 10 |
| G 3/8 | DN 10 | 0,4 - 10 | FF-010GR010 | 15 |
| G 1/2 | DN 15 | 0,4 - 12 | FF-015GR012 | 20 |
| G 3/4 | DN 20 | 0,6 - 25 | FF-020GR025 | 40 |
| G 1 | DN 25 | 1,5 - 40 | FF-025GR040 | 60 |
| G 11/4 | DN 32 | 2,0 - 60 | FF-032GR060 | 100 |
| G 11/2 | DN 40 | 3,0 - 90 | FF-040GR090 | 150 |
Возможны специальные диапазоны.

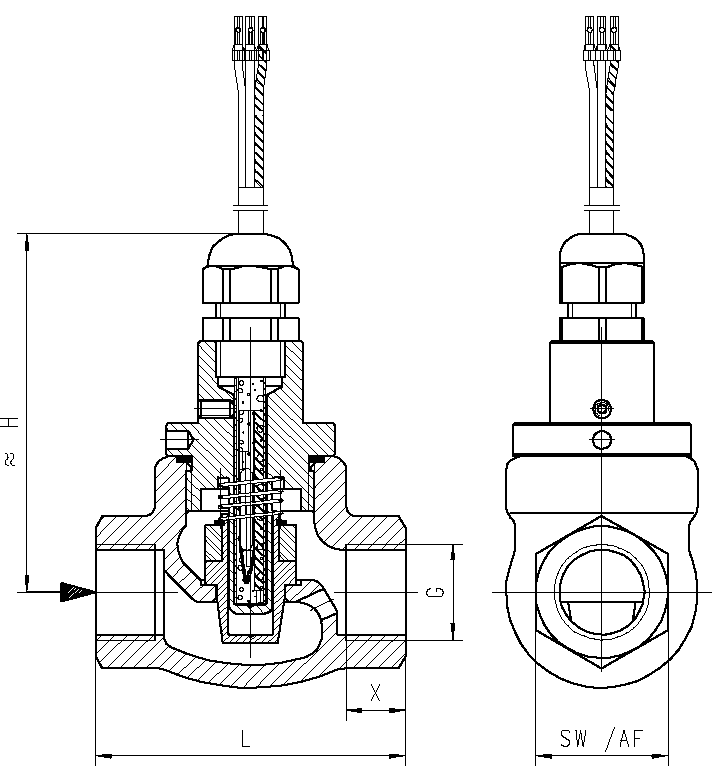

Размеры и вес
| G | Типы | H | L | SW | X |
Вес кг |
| G 1/4 | FF-008GR... | 68 | 79 | 29 | 12 | 0,6 |
| G 3/8 | FF-010GR... | |||||
| G 1/2 | FF-015GR... | 13 | ||||
| G 3/4 | FF-020GR... | 73 | 32 | 11 | 0,7 | |
| G 1 | FF-025GR... | 87 | 90 | 41 | 14 | 1,0 |
| G 1 1/4 | FF-032GR... | 98 | 94 | 52 | 1,5 | |
| G 1 1/2 | FF-040GR... | 113 | 95 | 59 | 2,0 |
Правила обращения и эксплуатации
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно. Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Код для заказа
FF —
1.
2.G
3.R
4.
5.
○ - Опция
| 1. | Номинальный диаметр | |||||||||
| 008 | DN 8 - G 1/4 | |||||||||
| 010 | DN 10 - G 3/8 | |||||||||
| 015 | DN 15 - G 1/2 | |||||||||
| 020 | DN 20 - G 3/4 | |||||||||
| 025 | DN 25 - G 1 | |||||||||
| 032 | DN 32 - G 1 1/4 | |||||||||
| 040 | DN 40 - G 1 1/2 | |||||||||
| 2. | Технологическое соединение | |||||||||
| G | внутренняя резьба | |||||||||
| 3. | Материал соединения | |||||||||
| R | оловянноцинковая бронза | |||||||||
| 4. | Точку переключения для H2O можно установить по желанию в диапазоне | |||||||||
| 009 | 0,4 - 9 л/мин | • | ||||||||
| 010 | 0,4 - 10 л/мин | • | ||||||||
| 012 | 0,4 - 12 л/мин | • | ||||||||
| 025 | 0,6 - 25 л/мин | • | ||||||||
| 040 | 1,5 - 40 л/мин | • | ||||||||
| 060 | 2,0 - 60 л/мин | • | ||||||||
| 090 | 3,0 - 90 л/мин | • | ||||||||
| 5. | Монтажная схема | |||||||||
| S | нормально разомкнутый контакт (НР), № 0.212 | |||||||||
| O | ○ | нормально замкнутый контакт (НЗ), № 0.214 (уточните диапазон переключения) | ||||||||
Опции
- Регулировка для масла или газа
- Специальные значения
Информация для оформления заказа
- Укажите направление потока, рабочую среду и точку переключения.
- Для масел укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (уточните диапазон переключения)
Коды заказов
|
FF-008GR009S FF-008GR009O FF-010GR010S FF-010GR010O FF-015GR012S FF-015GR012O FF-020GR025S FF-020GR025O FF-025GR040S FF-025GR040O FF-032GR060S FF-032GR060O FF-040GR090S FF-040GR090O |
