Датчик расхода FM-...GR

Регулируемое значение переключения
Высокая воспроизводимость
Нечувствительность к грязи
Высокая коммутируемая мощность

Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Или позвоните по телефону:
8 800 333-13-24

Характеристики

Объемный поток отрывает поршень (оснащенный магнитом) от седла клапана, преодолевая усилие пружины. Поршень оснащен магнитной муфтой для приведения в действие герметично изолированного микропереключателя.

Технические данные

Переключатель	Микропереключатель
Номинальный диаметр	DN 8...15 (DN 20...80 доступны по запросу)
Технологическое соединение	внутренняя резьба G 1/4...G 1/2
Диапазон регулировки	0,4...12 л/мин	Подробности см. в Таблице «Диапазоны».
Qmax.	до 20 л/мин
Допуск	±3% от значения переключения, минимум ±0,3 л/мин
Сопротивление давления	PN 200 бар
Температура рабочей среды	-20...+90 °C
Температура окружающей среды	-20...+70 °C
Рабочая среда	Вода (масла или газы по запросу)
Монтажная схема	переключатель № 0.450
Переключающее напряжение	макс. 250 В перем. тока
Переключающий ток	макс. 6 А
Класс защиты	1 – Соединение PE (защитное заземление)
Защита от проникновения жидкости и пыли	IP 65
Электрическое подключение	разъемное соединение на микровыключателе 2,8 x 0,5, резьбовой кабельный ввод Pg 9; разъем DIN 43650-A (опция)
Материалы, контактирующие с рабочей средой	Rg 5 никелированный, 1.4310, CW614N никелированная, CW614N, бутадиен-нитрильный каучук, магнитотвердый феррит
Материалы, не контактирующие с рабочей средой	Полистирол, полиамид
Вес	См. Таблицу «Размеры и вес»
Монтажное положение	Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать переключающую головку снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения.

Диапазоны

Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.

G	DN	Точка переключения л/мин H₂O	Типы	Qmax. рекомендуемый
G ¹/4	DN 8	0,4 - 9	FM-008GR009	10
G ³/8	DN 10	0,4 - 10	FM-010GR010	15
G ¹/2	DN 15	0,4 - 12	FM-015GR012	20

Возможны специальные диапазоны.

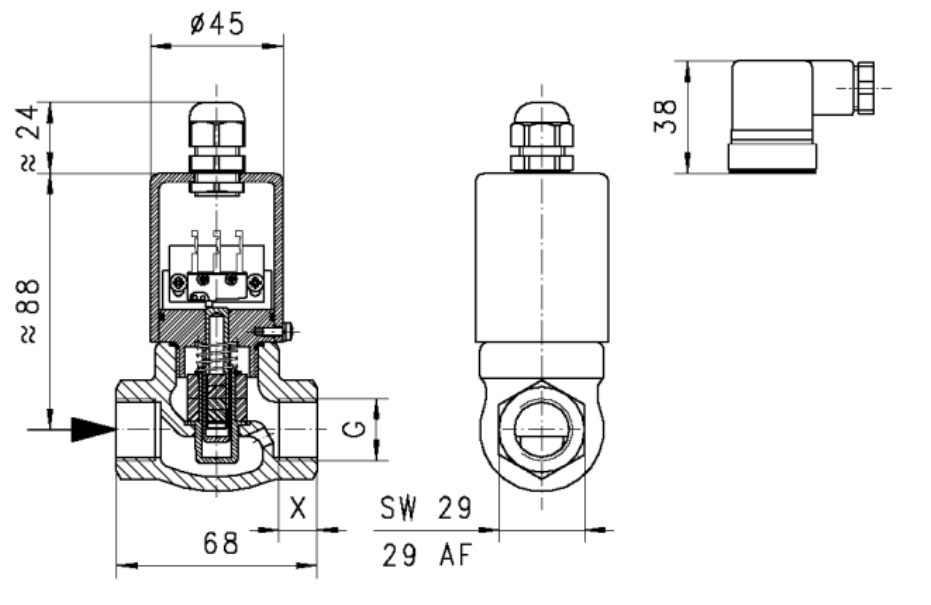

Размеры и вес

G	Типы	X	Вес кг
G 1/4	FM-008GR...	12	0,65
G 3/8	FM-010GR...	12	0,65
G 1/2	FM-015GR...	13	0,60

Правила обращения и эксплуатации

Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
Не допускается превышение значений, указанных для напряжения, тока и мощности.
При включении нагрузка должна быть подсоединена последовательно.
Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.

Код для заказа

FM —

2.G

3.R

1.	Номинальный диаметр
	008	DN 8 - G 1/4
	010	DN 10 - G 3/8
	015	DN 15 - G 1/2
2.	Технологическое соединение
	G	внутренняя резьба
3.	Материал соединения
	R	оловянноцинковая бронза
4.	Точку переключения для H₂O можно установить по желанию в диапазоне
	009	0,4 - 9 л/мин			•
	010	0,4 - 10 л/мин		•
	012	0,4 - 12 л/мин	•

Опции

Номинальный диаметр DN 20...80
Регулировка для масла или газа
Специальные значения
Разъем DIN 43650-A / ISO 4400
Сигнальная лампа красного или красного/зеленого цвета в разъеме

Информация для оформления заказа

Укажите направление потока, рабочую среду и точку переключения.
Для масел укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения).
Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (уточните диапазон переключения).

Коды заказов

FM-008GR009

FM-010GR010

FM-015GR012
