Датчик расхода Novafix PD-...FH
- Высокая воспроизводимость
- Нечувствительность к грязи
- Точная настройка переключающего клапана посредством вращения
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких рабочих сред с бесконтактным срабатыванием регулируемого геркона.
Прочная конструкция из ПВХ.
Технические данные
| Переключатель | Геркон | |
| Номинальный диаметр | DN 15...80 | |
| Технологическое соединение | Фланец | |
| Диапазон регулировки | 2...500 л/мин | Подробности см. в таблице «Диапазоны» |
| Qmax. | до 600 л/мин | |
| Гистерезис | В зависимости от значения переключения, минимум 1 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 10 бар | |
| Температура рабочей среды | -20...+60 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | Вода (масла или газы по запросу) | |
| Монтажная схема |
Трансформатор № 0.213 |
|
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 1,5 А | |
| Характеристики переключателя | макс. 50 ВА | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 44 | |
| Соединение | Разъем DIN 43650-A / ISO 4400 | |
| Материалы, контактирующие с рабочей средой | 1.4310, Delta Tone/сиаловое покрытие, ПВХ, витон, магнитотвердый феррит | |
| Материалы, не контактирующие с рабочей средой | Пластик АБС | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать переключающую головку снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны
Диапазон регулировки подходит для горизонтального потока с уменьшением расхода.
| Тип | Номинальный диаметр |
Диапазон регулировки л/мин H2O |
Qmax. рекомендуемый л/мин H2O | ||
| PD-015FH... | DN 15 | 2 - 8 | 4 - 20 | 20 | 30 |
| PD-020FH... | DN 20 | 4 - 20 | 10 - 40 | 40 | 60 |
| PD-025FH... | DN 25 | 10 - 40 | 20 - 60 | 60 | 90 |
| PD-032FH... | DN 32 | 20 - 60 | 30 - 100 | 100 | 130 |
| PD-040FH... | DN 40 | 30 - 100 | 50 - 150 | 150 | 180 |
| PD-050FH... | DN 50 | 50 - 150 | 100 - 200 | 250 | |
| PD-065FH... | DN 65 | 100 - 200 | 150 - 330 | 400 | |
| PD-080FH... | DN 80 | 150 - 300 | 330 - 500 | 600 | |

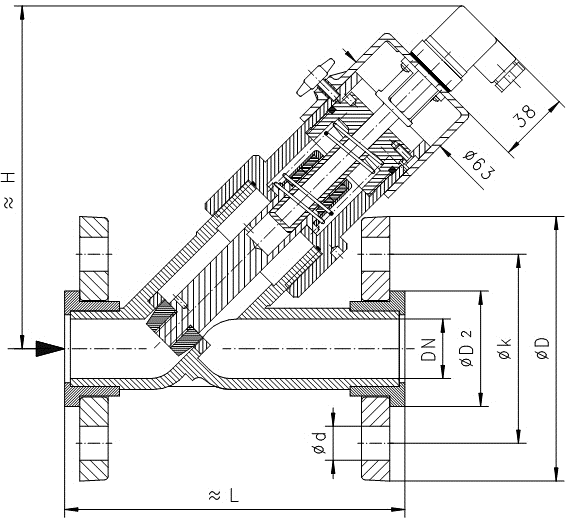

Размеры и вес
Уплотнительная поверхность до DN 50 – гладкая, от DN 65 – рифленая
| Типы |
H мм |
L мм |
D мм |
D2 мм |
k мм |
d мм |
Вес кг |
| PD-015FH... | 170 | 130 | 95 | 34 | 65 | 4xØ14 | 0,9 |
| PD-020FH... | 174 | 150 | 105 | 41 | 75 | 4xØ14 | 1,1 |
| PD-025FH... | 186 | 160 | 115 | 50 | 85 | 4xØ14 | 1,3 |
| PD-032FH... | 196 | 180 | 140 | 61 | 100 | 4xØ18 | 1,6 |
| PD-040FH... | 194 | 200 | 150 | 73 | 110 | 4xØ18 | 2,0 |
| PD-050FH... | 194 | 230 | 165 | 90 | 125 | 4xØ18 | 2,6 |
| PD-065FH... | 240 | 290 | 185 | 106 | 145 | 4xØ18 | 3,6 |
| PD-080FH... | 240 | 310 | 200 | 125 | 160 | 8xØ18 | 4,8 |
Правила обращения и эксплуатации
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
- Перед вводом в эксплуатацию снимите транспортировочный фиксатор (белый пластмассовый винт в корпусе из акрилового стекла). После снятия фиксатора закройте резьбовое отверстие наклейкой, входящей в комплект поставки. Не превышайте допустимое давление в зависимости от температуры (см. график).
Код для заказа
PD —
1.
2.F
3.H
4.
○ - Опция
| 1. | Номинальный диаметр | ||||||||
| 015 | DN 15 | ||||||||
| 020 | DN 20 | ||||||||
| 025 | DN 25 | ||||||||
| 032 | DN 32 | ||||||||
| 040 | DN 40 | ||||||||
| 050 | DN 50 | ||||||||
| 065 | DN 65 | ||||||||
| 080 | DN 80 | ||||||||
| 2. | Технологическое соединение | ||||||||
| F | Фланец | ||||||||
| 3. | Материал соединения | ||||||||
| H | ПВХ | ||||||||
| 4. | Диапазон регулировки для H2O при горизонтальном внутреннем потоке с уменьшающимся расходом | ||||||||
| 008 | 2 - 8 л/мин | • | |||||||
| 020 | 4 - 20 л/мин | • | • | ||||||
| 040 | 10 - 40 л/мин | • | • | ||||||
| 060 | 20 - 60 л/мин | • | • | ||||||
| 100 | 30 - 100 л/мин | • | • | ||||||
| 150 | 50 - 150 л/мин | • | • | ||||||
| 200 | 100 - 200 л/мин | • | • | ||||||
| 300 | 150 - 300 л/мин | • | |||||||
| 330 | 150 - 330 л/мин | • | |||||||
| 500 | 330 - 500 л/мин | • | |||||||
Опции
- Сигнальная лампа
- Класс защиты IP 65
- Диапазоны регулировки для масел и газов
- Выбираемый гистерезис
- Родиевый контакт
- Специальные значения
- Металлическая крышка
Информация для оформления заказа
- Укажите направление потока, материал и диапазон регулировки.
- Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон измерения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон индикации).
Коды заказов
|
PD-015FH008 PD-015FH020 PD-020FH020 PD-020FH040 PD-025FH040 PD-025FH060 PD-032FH060 PD-032FH100 PD-040FH100 PD-040FH150 PD-050FH150 PD-050FH200 PD-065FH200 PD-065FH330 PD-080FH300 PD-080FH500 |
