Датчик расхода Novafix PD-...MH
- Высокая воспроизводимость
- Нечувствительность к грязи
- Точная настройка переключающего клапана посредством вращения
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких рабочих сред с бесконтактным срабатыванием регулируемого геркона.
Прочная конструкция из ПВХ.
Технические данные
| Переключатель | Микровыключатель | |
| Номинальный диаметр | DN 15...50 | |
| Технологическое соединение | Клеевая муфта | |
| Диапазон регулировки | 2...200 л/мин | Подробности см. в таблице «Диапазоны» |
| Qmax. | до 250 л/мин | |
| Гистерезис | В зависимости от значения переключения, минимум 1 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 10 бар | |
| Температура рабочей среды | -20...+60 °C | |
| Температура окружающей среды | -20...+60 °C | |
| Рабочая среда | Вода (масла или газы по запросу) | |
| Монтажная схема |
Трансформатор № 0.213 |
|
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 1,5 А | |
| Характеристики переключателя | макс. 50 ВА | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 44 | |
| Соединение | Разъем DIN 43650-A / ISO 4400 | |
| Материалы, контактирующие с рабочей средой | 1.4310, Delta Tone/сиаловое покрытие, ПВХ, витон, магнитотвердый феррит | |
Материалы, не контактирующие с рабочей средой |
Пластик АБС | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать переключающую головку снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны
Диапазон регулировки подходит для горизонтального потока с уменьшением расхода.
| Тип | Номинальный диаметр |
Диапазон регулировки л/мин H2O |
Qmax. рекомендуемый л/мин H2O |
||
| PD-015MH... | DN 15 | 2 - 8 | 4 - 20 | 20 | 30 |
| PD-020MH... | DN 20 | 4 - 20 | 10 - 40 | 40 | 60 |
| PD-025MH... | DN 25 | 10 - 40 | 20 - 60 | 60 | 90 |
| PD-032MH... | DN 32 | 20 - 60 | 30 - 100 | 100 | 130 |
| PD-040MH... | DN 40 | 30 - 100 | 50 - 150 | 150 | 180 |
| PD-050MH... | DN 50 | 50 - 150 | 100 - 200 | 250 | |

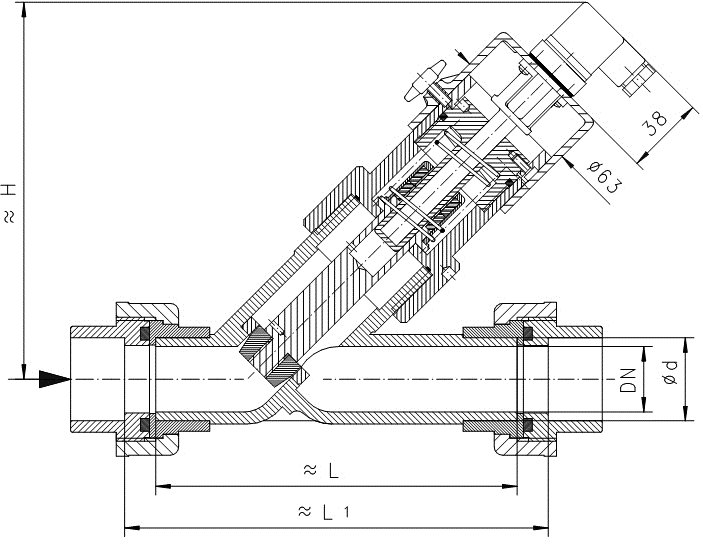

Размеры и вес
| Типы |
d мм |
H мм |
L мм |
L1 мм |
Вес кг |
| PD-015MH... | 20 | 170 | 124 | 150 | 0,9 |
| PD-020MH... | 25 | 174 | 144 | 170 | 1,1 |
| PD-025MH... | 32 | 186 | 154 | 180 | 1,3 |
| PD-032MH... | 40 | 196 | 174 | 204 | 1,6 |
| PD-040MH... | 50 | 194 | 194 | 228 | 2,0 |
| PD-050MH... | 63 | 194 | 224 | 266 | 2,6 |
Правила обращения и эксплуатации
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
- Перед вводом в эксплуатацию снимите транспортировочный фиксатор (белый пластмассовый винт в корпусе из акрилового стекла). После снятия фиксатора закройте резьбовое отверстие наклейкой, входящей в комплект поставки.
- Не превышайте допустимое давление в зависимости от температуры (см. график).
Код для заказа
PD —
1.
2.M
3.H
4.
○ - Опция
| 1. | Номинальный диаметр | |||||||
| 015 | DN 15 | |||||||
| 020 | DN 20 | |||||||
| 025 | DN 25 | |||||||
| 032 | DN 32 | |||||||
| 040 | DN 40 | |||||||
| 050 | DN 50 | |||||||
| 2. | Технологическое соединение | |||||||
| M | Резьбовое соединение с клеевой муфтой | |||||||
| 3. | Материал соединения | |||||||
| H | ПВХ | |||||||
| 4. | Диапазон регулировки для H2O при горизонтальном внутреннем потоке с уменьшающимся расходом | |||||||
| 008 | 2 - 8 л/мин | • | ||||||
| 020 | 4 - 20 л/мин | • | • | |||||
| 040 | 10 - 40 л/мин | • | • | |||||
| 060 | 20 - 60 л/мин | • | • | |||||
| 100 | 30 - 100 л/мин | • | • | |||||
| 150 | 50 - 150 л/мин | • | • | |||||
| 200 | 100 - 200 л/мин | • | ||||||
Опции
- Сигнальная лампа
- Класс защиты IP 65
- Диапазоны регулировки для масел и газов
- Выбираемый гистерезис
- Родиевый контакт
- Специальные значения
- Металлическая крышка
Информация для оформления заказа
- Укажите направление потока, материал и диапазон регулировки.
- Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон измерения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон индикации)..
Коды заказов
|
PD-015MH008 PD-015MH020 PD-020MH020 PD-020MH040 PD-025MH040 PD-025MH060 PD-032MH060 PD-032MH100 PD-040MH100 PD-040MH150 PD-050MH150 PD-050MH200 |
