Датчик расхода VD-...FR
- Высокая воспроизводимость
- Нечувствительность к грязи
- Корпус с фланцем DIN
- Точная настройка переключающего клапана с помощью шкалы на 180°/диаграммы настройки
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких или газообразных рабочих сред с бесконтактным срабатыванием регулируемого геркона. Прочная конструкция из адмиралтейской бронзы.
Технические данные
| Переключатель | Геркон | |
| Номинальный диаметр | DN 15...100 | |
| Технологическое соединение | Фланец | |
| Диапазон переключения | 1...200 л/мин | Подробности см. в таблице «Диапазоны» |
| Qmax. | до 950 л/мин | |
| Гистерезис | В зависимости от значения переключения, минимум 0,3 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 16 бар | |
| Температура рабочей среды | -20...+120 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | Вода (масла, газы и агрессивные среды – по запросу) | |
| Монтажная схема |
Трансформатор № 0.213 |
|
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 1,5 А | |
| Характеристики переключателя | макс. 50 ВА | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 44 | |
| Соединение | Разъем DIN 43650-A / ISO 4400 | |
| Материалы, контактирующие с рабочей средой | 1.4310, адмиралтейская бронза Rg5, полиформальдегид, CW614N, бутадиен-нитрильный каучук, магнитотвердый феррит | |
| Материалы, не контактирующие с рабочей средой | Пластик АБС | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать переключающую головку снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
| Тип | Номинальный диаметр |
Диапазон регулировки л/мин H2O |
Qmax. рекомендуемый |
||
| VD-015FR... | DN 15 | 2 - 8 | 4 - 20 | 20 | 30 |
| VD-020FR... | DN 20 | 4 - 20 | 10 - 40 | 40 | 55 |
| VD-025FR... | DN 25 | 10 - 40 | 20 - 60 | 60 | 80 |
| VD-032FR... | DN 32 | 20 - 60 | 30 - 100 | 100 | 135 |
| VD-040FR... | DN 40 | 30 - 100 | 50 - 200 | 150 | 270 |
| VD-050FR... | DN 50 | 50 - 200 | 100 - 250 | 270 | 340 |
| VD-065FR... | DN 65 | 100 - 250 | 150 - 300 | 400 | |
| VD-080FR... | DN 80 | 150 - 300 | 300 - 450 | 600 | |
| VD-100FR... | DN 100 | 200 - 400 | 350 - 500 | 950 | |

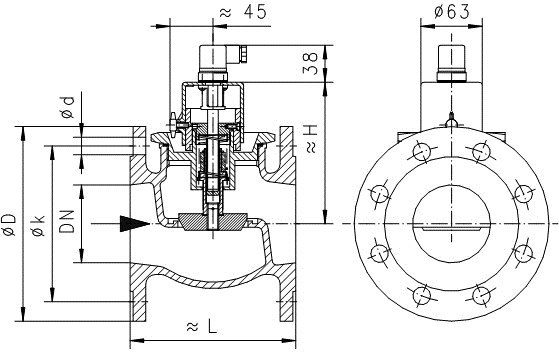

Размеры и вес
Размер фланца DIN 2501 PN 16
Уплотнительная планка DIN 2526, форма C
| Типы |
H мм |
L мм |
D мм |
k мм |
d мм |
Вес кг |
| VD-015FR... | 180 | 65 | 95 | 65 | 4x14 | 2,0 |
| VD-020FR... | 152 | 80 | 105 | 75 | 4x14 | 2,5 |
| VD-025FR... | 164 | 90 | 115 | 85 | 4x14 | 2,8 |
| VD-032FR... | 160 | 95 | 140 | 100 | 4x18 | 4,1 |
| VD-040FR... | 160 | 110 | 150 | 110 | 4x18 | 5,0 |
| VD-050FR... | 160 | 125 | 165 | 125 | 4x18 | 6,5 |
| VD-065FR... | 160 | 150 | 185 | 145 | 4x18 | 9,1 |
| VD-080FR... | 160 | 170 | 200 | 160 | 8x18 | 11,6 |
| VD-100FR... | 250 | 205 | 220 | 180 | 8x18 | 22,0 |
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка
Для регулировки точки переключения необходимо ослабить стопорный винт переключающей головки. После этого переключающую головку можно вращать. Поворот вправо увеличивает точку переключения и наоборот. По окончании регулировки затяните стопорный винт.
Код для заказа
MP —
1.
2.F
3.R
4.
5.
| 1. | Номинальный диаметр | |||||||||||
| 015 | DN 15 | |||||||||||
| 020 | DN 20 | |||||||||||
| 025 | DN 25 | |||||||||||
| 032 | DN 32 | |||||||||||
| 040 | DN 40 | |||||||||||
| 050 | DN 50 | |||||||||||
| 065 | DN 65 | |||||||||||
| 080 | DN 80 | |||||||||||
| 100 | DN 100 | |||||||||||
| 2. | Технологическое соединение | |||||||||||
| F | Фланец | |||||||||||
| 3. | Материал соединения | |||||||||||
| R | Адмиралтейская бронза | |||||||||||
| 4. | Диапазон регулировки для H2O при горизонтальном внутреннем потоке | |||||||||||
| 008 | 2 - 8 л/мин | • | ||||||||||
| 020 | 4 - 20 л/мин | • | • | |||||||||
| 040 | 10 - 40 л/мин | • | • | |||||||||
| 060 | 20 - 60 л/мин | • | • | |||||||||
| 100 | 30 - 100 л/мин | • | • | |||||||||
| 200 | 50 - 200 л/мин | • | • | |||||||||
| 250 | 100 - 250 л/мин | • | • | |||||||||
| 300 | 150 - 300 л/мин | • | • | |||||||||
| 400 | 200 - 400 л/мин | • | ||||||||||
| 450 | 300 - 450 л/мин | • | ||||||||||
| 500 | 350 - 500 л/мин | • | ||||||||||
| 5. | Опция для взрывоопасной атмосферы (ATEX) | |||||||||||
| A |
Для переключающей головки ATEX A-V1 (Переключающая головка заказывается дополнительно) |
|||||||||||
Опции
- Сигнальная лампа
- Отображение температуры 0...120 °C
- Контроль температуры 40...90 °C
- Термостойкость до 150 °C
- Класс защиты IP 65
- Металлическая крышка
- Германский Ллойд (Тип VR)
- Диапазоны переключения для масла или газа
- Специальные значения
- Выбираемый гистерезис
- Родиевый контакт (250 В перем. тока, 0,5 А, 30 ВА)
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для масел укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон переключения).
Коды заказов
|
VD-015FR008A VD-015FR020A VD-020FR020A VD-020FR040A VD-025FR040A VD-025FR060A VD-032FR060A VD-032FR100A VD-040FR100A VD-040FR200A VD-050FR200A VD-050FR250A VD-065FR250A VD-065FR300A VD-080FR300A VD-080FR450A VD-100FR400A VD-100FR500A |
