Датчик расхода VD-...FT
- Высокая воспроизводимость
- Нечувствительность к грязи
- Корпус с фланцем DIN
- Точная настройка переключающего клапана с помощью шкалы на 180°/диаграммы настройки
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких рабочих сред с бесконтактным срабатыванием регулируемого геркона.
Прочная конструкция из литой стали.
Технические данные
| Переключатель | Геркон | |
| Номинальный диаметр | DN 15...300 | |
| Технологическое соединение | Фланец | |
| Диапазон регулировки | 2...1600 л/мин | Подробности см. в таблице «Диапазоны» |
| Qmax. | до 8000 л/мин | |
| Гистерезис | В зависимости от значения переключения, минимум 0,3 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 40 бар | |
| Температура рабочей среды | -20...+120 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | Вода, масла (газы и агрессивные среды – по запросу) | |
| Монтажная схема |
Трансформатор № 0.213 |
|
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 1,5 А | |
| Характеристики переключателя | макс. 50 ВА | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 44 | |
| Соединение | Разъем DIN 43650-A / ISO 4400 | |
| Материалы, контактирующие с рабочей средой | 1.4310, литая сталь GSC 25, CW614N, полиформальдегид, бутадиен-нитрильный каучук, клингерит, магнитотвердый феррит | |
| Материалы, не контактирующие с рабочей средой | Пластик АБС | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать переключающую головку снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны
Данные в Таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
| Тип | Номинальный диаметр |
Диапазон регулировки л/мин H2O |
Qmax. рекомендуемый |
||
| VD-015FT... | DN 15 | 2 - 8 | 4 - 20 | 20 | 30 |
| VD-020FT... | DN 20 | 4 - 20 | 10 - 40 | 40 | 55 |
| VD-025FT... | DN 25 | 10 - 40 | 20 - 60 | 60 | 80 |
| VD-032FT... | DN 32 | 20 - 60 | 30 - 100 | 100 | 135 |
| VD-040FT... | DN 40 | 30 - 100 | 50 - 200 | 150 | 270 |
| VD-050FT... | DN 50 | 50 - 200 | 100 - 250 | 270 | 340 |
| VD-065FT... | DN 65 | 100 - 250 | 150 - 300 | 400 | |
| VD-080FT... | DN 80 | 150 - 300 | 300 - 450 | 600 | |
| VD-100FT... | DN 100 | 200 - 400 | 350 - 500 | 950 | |
| VD-150FT... | DN 150 | 600 - 750 | 700 - 950 | 2000 | |
| VD-200FT... | DN 200 | 850 - 1050 | 1050 - 1250 | 4000 | |
| VD-250FT... | DN 250 | 1100 - 1300 | 1200 - 1400 | 6000 | |
| VD-300FT... | DN 300 | 1300 - 1500 | 1400 - 1600 | 8000 | |

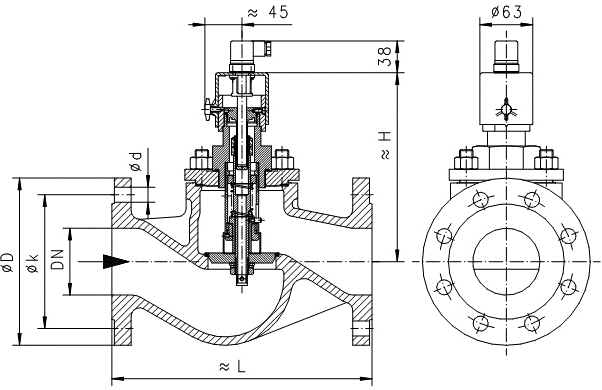

Размеры и вес
Общая длина DIN 3202, диапазон F1
Фланец DIN 2545 PN 40
Размер фланца DIN 2501 PN 40
Уплотнительная планка DIN 2526, форма C
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка
Для регулировки точки переключения необходимо ослабить стопорный винт переключающей головки. После этого переключающую головку можно вращать. Поворот вправо увеличивает точку переключения и наоборот. По окончании регулировки затяните стопорный винт.
Код для заказа
| 1. | Номинальный диаметр | ||||||||||||||
| 015 | DN 15 | ||||||||||||||
| 020 | DN 20 | ||||||||||||||
| 025 | DN 25 | ||||||||||||||
| 032 | DN 32 | ||||||||||||||
| 040 | DN 40 | ||||||||||||||
| 050 | DN 50 | ||||||||||||||
| 065 | DN 65 | ||||||||||||||
| 080 | DN 80 | ||||||||||||||
| 100 | DN 100 | ||||||||||||||
| 150 | DN 150 | ||||||||||||||
| 200 | DN 200 | ||||||||||||||
| 250 | DN 250 | ||||||||||||||
| 300 | DN 300 | ||||||||||||||
| 2. | Технологическое соединение | ||||||||||||||
| F | Фланец | ||||||||||||||
| 3. | Материал соединения | ||||||||||||||
| T | Литая сталь | ||||||||||||||
| 4. | Диапазон регулировки для H2O при горизонтальном внутреннем потоке | ||||||||||||||
| 008 | 2 - 8 л/мин | • | |||||||||||||
| 020 | 4 - 20 л/мин | • | • | ||||||||||||
| 040 | 10 - 40 л/мин | • | • | ||||||||||||
| 060 | 20 - 60 л/мин | • | • | ||||||||||||
| 100 | 30 - 100 л/мин | • | • | ||||||||||||
| 200 | 50 - 200 л/мин | • | • | ||||||||||||
| 250 | 100 - 250 л/мин | • | • | ||||||||||||
| 300 | 150 - 300 л/мин | • | • | ||||||||||||
| 400 | 200 - 400 л/мин | • | |||||||||||||
| 450 | 300 - 450 л/мин | • | |||||||||||||
| 500 | 350 - 500 л/мин | • | |||||||||||||
| 750 | 600 - 750 л/мин | • | |||||||||||||
| 950 | 700 - 950 л/мин | • | |||||||||||||
| 1050 | 850 - 1050 л/мин | • | |||||||||||||
| 1250 | 1050 - 1250 л/мин | • | |||||||||||||
| 1300 | 1100 - 1300 л/мин | • | |||||||||||||
| 1400 | 1200 - 1400 л/мин | • | |||||||||||||
| 1500 | 1300 - 1500 л/мин | • | |||||||||||||
| 1600 | 1400 - 1600 л/мин | • | |||||||||||||
| 5. | Опция для взрывоопасной атмосферы (ATEX) | ||||||||||||||
| A |
Для переключающей головки ATEX A-V1 (Переключающая головка заказывается дополнительно) |
||||||||||||||
Опции
- Другая сигнальная лампа
- Отображение температуры 0...120 °C
- Контроль температуры 40...90 °C
- Термостойкость до 150 °C
- Класс защиты IP 65
- Металлическая крышка
- Германский Ллойд (Тип VR)
- Диапазоны переключения для масла или газа
- Специальные значения
- Выбираемый гистерезис
- Родиевый контакт (250 В перем. тока, 0,5 А, 30 ВА)
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для масел укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения). Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон переключения).
Коды заказов
|
VD-015FT0008A VD-015FT0020A VD-020FT0020A VD-020FT0040A VD-025FT0040A VD-025FT0060A VD-032FT0060A VD-032FT0100A VD-040FT0100A VD-040FT0200A VD-050FT0200A VD-050FT0250A VD-065FT0250A VD-065FT0300A VD-080FT0300A VD-080FT0450A VD-100FT0400A VD-100FT0500A VD-150FT0750A VD-150FT0950A VD-200FT1050A VD-200FT1250A VD-250FT1300A VD-250FT1400A VD-300FT1500A VD-300FT1600A |
