Датчик расхода VD-...GR

Высокая воспроизводимость
Точная бесступенчатая регулировка значения переключения
Нечувствительность к грязи
Короткая монтажная длина

Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Или позвоните по телефону:
8 800 333-13-24

Характеристики

Объемный поток отрывает поршень (оснащенный магнитом) от седла клапана, преодолевая усилие пружины. Поршень приводит в действие герметично изолированный геркон.

Технические данные

Переключатель	Геркон
Номинальный диаметр	DN 8...80
Технологическое соединение	внутренняя резьба G 1/4–G 3 дюйм
Диапазон переключения	1...600 л/мин	Подробности см. в таблице «Диапазоны»
Qmax.	до 720 л/мин
Допуск	±5 % полного диапазона измерений
Сопротивление давления	G 1/4...G 1 дюйм - PN 25 бар G 1 1/4...G 3 дюйм - PN 16 бар
Температура рабочей среды	-20...+120 °C
Температура окружающей среды	-20...+70 °C
Рабочая среда	вода (масла или газы – по запросу)
Монтажная схема	переключатель № 0.213
Переключающее напряжение	макс. 250 В перем. тока
Переключающий ток	макс. 1,5 А
Коммутационная способность	макс. 50 ВА
Класс защиты	2 – безопасная изоляция
Защита от проникновения жидкости и пыли	IP 44, опция – IP 65
Соединение	Разъем DIN 43650-A / ISO 4400
Материалы, контактирующие с рабочей средой	Rg 5 / Rg 6 никелированный, полиформальдегид, 1.4310, бутадиен-нитрильный каучук, магнитотвердый феррит
Материалы, не контактирующие с рабочей средой	АБС, полиамид
Вес	См. таблицу «Размеры и вес»
Монтажное положение	Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать переключающую головку снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения.

Диапазоны

Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.

G	Номинальный диаметр	Диапазон переключения л/мин H₂O	Qmax. рекомендуемый	Тип
G 1/4	DN 8	1 - 10 4 - 20	15	VD-008GR010
G 3/8	DN 10		25	VD-008GR020
			20	VD-010GR010
			30	VD-010GR020
G 1/2	DN 15		20	VD-015GR010
			30	VD-015GR020
G 3/4	DN 20		20	VD-020GR010
			40	VD-020GR020
		10 - 40 20 - 60	60	VD-020GR040
			80	VD-020GR060
G 1	DN 25	1 - 10 4 - 20	20	VD-025GR010
			40	VD-025GR020
			60	VD-025GR040
		10 - 40 20 - 60	85	VD-025GR060
G 1 1/4	DN 32		90	VD-032GR040
			100	VD-032GR060
		30 - 100 50 - 150	145	VD-032GR100
			200	VD-032GR150
G 1 1/2	DN 40	20 - 60 30 - 100	100	VD-040GR060
			150	VD-040GR100
		50 - 150	220	VD-040GR150
G 2	DN 50		250	VD-050GR150
		100 - 200	290	VD-050GR200
G 2 1/2	DN 65		400	VD-065GR200
		180 - 330	475	VD-065GR330
G 3	DN 80		600	VD-080GR330
		300 - 600	720	VD-080GR600

Возможны специальные диапазоны.

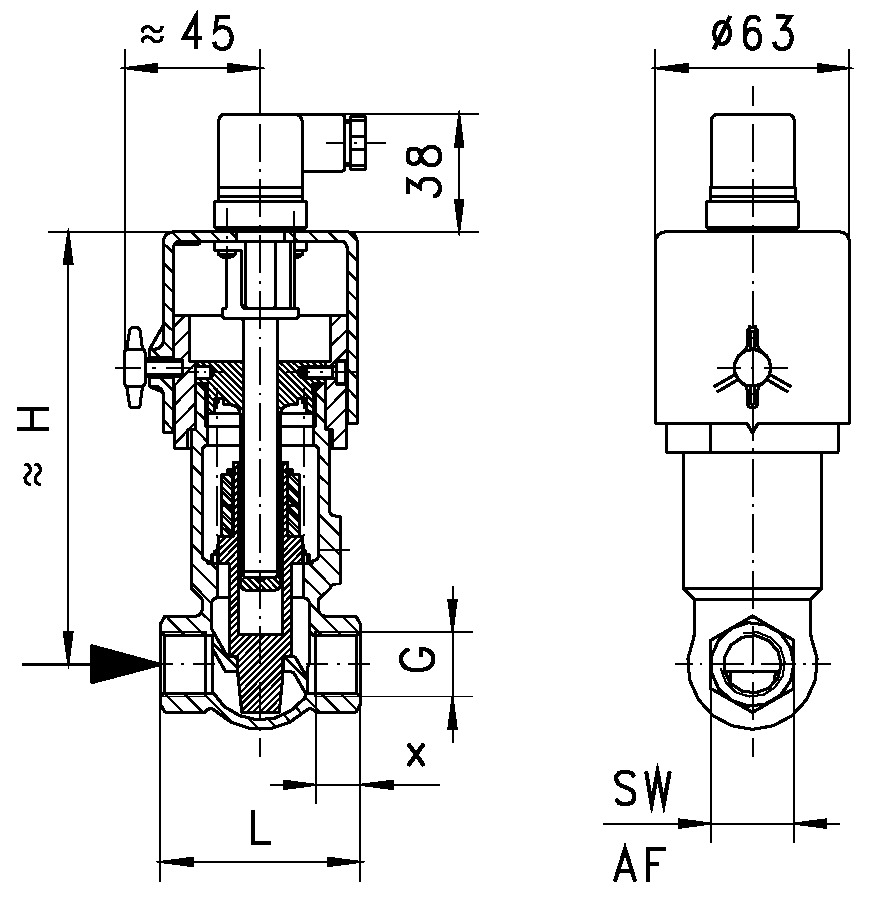

Размеры и вес

G	Типы	H	L	SW	X	Вес кг
G 1/4	VD-008GR	150	65	29	12	1,0
G 3/8	VD-010GR				12
G 1/2	VD-015GR				14
G 3/4	VD-020GR		80	32	16	1,1
G 1	VD-025GR		80	41	18	1,3
G 1 1/4	VD-032GR	156	98	52	13	2,1
G 1 1/2	VD-040GR		113	59	14	2,8
G 2	VD-050GR		137	72	17	4,0
G 21/2	VD-065GR		160	85	26	4,0
G 3	VD-080GR		148	100	23	7,0

Правила обращения и эксплуатации. Примечание

Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).
Не допускается превышение значений, указанных для напряжения, тока и мощности.
При включении нагрузка должна быть подсоединена последовательно.
Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.

Регулировка

Для регулировки точки переключения необходимо ослабить стопорный винт переключающей головки. После этого переключающую головку можно вращать. Поворот вправо увеличивает точку переключения и наоборот. По окончании регулировки затяните стопорный винт.

Код для заказа

VD —

2.G

3.R

Номинальный диаметр

008

DN 8 - G ¹/4

010

DN 10 - G ³/8

015

DN 15 - G ¹/2

020

DN 20 - G ³/4

025

DN 25 - G 1

032

DN 32 - G 1¹/4

040

DN 40 - G 1¹/2

050

DN 50 - G 2

065

DN 65 - G 2¹/2

080

DN 80 - G 3

Технологическое соединение

внутренняя резьба

Материал соединения

оловянноцинковая бронза

Диапазон переключения для H₂O при горизонтальном внутреннем потоке

010

1 - 10 л/мин

•

020

4 - 20 л/мин

•

040

10 - 40 л/мин

•

060

20 - 60 л/мин

•

100

30 - 100 л/мин

•

150

50 - 150 л/мин

•

200

100 - 200 л/мин

•

330

180 - 330 л/мин

•

600

300 - 600 л/мин

•

Опция для взрывоопасной атмосферы (ATEX)

для переключающей головки ATEX A-V1
(Переключающая головка заказывается дополнительно)

Опции

Специальные разъемы, Tuchel / Harting
Сигнальная лампа красного или красного/зеленого цвета в штекере DIN 43650-A
Другая сигнальная лампа
Класс защиты IP 65
Отображение температуры 0...120 °C
Контроль температуры 40...90 °C
Термостойкость до 150 °C
Металлическая крышка
Родиевый контакт 250 В перем. тока, 0,5 А, 30 ВА
Цельнометаллический корпус – Ms / VA
Сертификация GL (типы VR)
Диапазоны переключения для масла или газа
Специальные значения
Внутренние детали изготовлены из латуни или нержавеющей стали.

Информация для оформления заказа

Укажите направление потока, рабочую среду и диапазон переключения.
Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения). Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон переключения
