Датчик расхода VI-...GR
- Для рабочих сред с ферритовыми компонентами
- Высокая воспроизводимость
- Точная бесступенчатая регулировка значения переключения
- Нечувствительность к грязи
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких или газообразных сред, с бесконтактным срабатыванием регулируемого бесконтактного переключателя. Прочная конструкция из адмиралтейской бронзы / полиформальдегида.
Технические данные
| Переключатель | Индуктивный бесконтактный переключатель | |
| Номинальный диаметр | DN 8...80 | |
| Технологическое соединение | Внутренняя резьба G1/4 – G3 дюйм | |
| Диапазон регулировки | 1 - 600 л/м / H2O | Подробности см. в таблице «Диапазоны» |
| Qmax. | до 720 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| От полного диапазона измерений сопротивления давления | PN 16 бар | |
| Температура рабочей среды | -20...+60 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | Вода (масла и газы – по запросу) | |
| Диапазон напряжения | 10...30 В пост. тока | |
| Требования к току | < 10 мА | |
| Макс. ток нагрузки | 100 мА | |
| Падение напряжения | < 3 В | |
| Кабель | 2 м | |
| Защита от проникновения жидкости и пыли | IP 67 | |
| Материалы, контактирующие с рабочей средой | Rg5/Rg6 никелированная, полиформальдегид, 1.4305, CW614N, 1.4310 | |
| Материалы, не контактирующие с рабочей средой | Пластик АБС, бутадиен-нитрильный каучук | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Не допускается расположение датчика переключающей головкой вниз. Монтажное положение влияет на диапазон регулировки. | |
Диапазоны
Для диапазонов переключения детали, указанные в таблице, соответствуют горизонтальному внутреннему потоку и уменьшающемуся расходу; для диапазонов индикации они соответствуют горизонтальному внутреннему потоку и увеличивающемуся расходу.
| Тип | Номинальный диаметр |
Диапазон регулировки л/мин H2O |
Qmax. рекомендуемый, л/мин H2O |
| VI-008GR010. | DN 8 | 1 - 10 | 20 |
| VI-010GR010. | DN 10 | 1 - 10 | 25 |
| VI-015GR020. | DN 15 | 4 - 20 | 30 |
| VI-020GR040. | DN 20 | 10 - 40 | 40 |
| VI-025GR060. | DN 25 | 20 - 60 | 60 |
| VI-032GR100. | DN 32 | 30 - 100 | 100 |
| VI-040GR150. | DN 40 | 50 - 150 | 150 |
| VI-050GR200. | DN 50 | 50 - 200 | 250 |
| VI-065GR330. | DN 65 | 180 - 330 | 400 |
| VI-080GR600. | DN 80 | 300 - 600 | 720 |

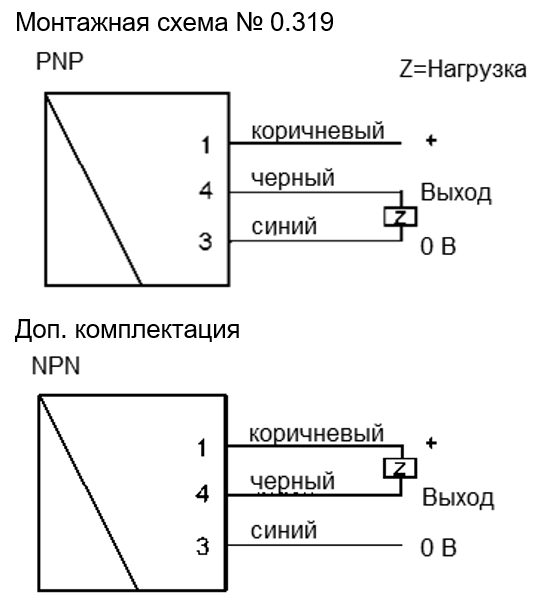

Монтажная схема
Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированный кабель.
Размеры и вес
| Типы |
H мм |
L мм |
SW мм |
X мм |
Вес кг |
| VI-008GR010. | 121 | 68 | 29 | 12 | 1,0 |
| VI-010GR010. | |||||
| VI-015GR010. | 13 | ||||
| VI-020GR010. | 122 | 73 | 32 | 11 | 1,1 |
| VI-025GR010. | 87 | 41 | 12 | 1,3 | |
| VI-032GR010. | 133 | 98 | 52 | 13 | 2,1 |
| VI-040GR010. | 134 | 113 | 59 | 14 | 2,8 |
| VI-050GR010. | 142 | 137 | 72 | 17 | 4,0 |
| VI-065GR010. | 172 | 160 | 85 | 26 | 5,5 |
| VI-080GR010. | 148 | 100 | 23 | 7,0 |
Обращение и программирование. Регулировка
Для регулировки точки переключения необходимо ослабить стопорный винт переключающей головки. После этого переключающую головку можно вращать. Поворот вправо увеличивает точку переключения и наоборот. По окончании регулировки затяните стопорный винт.
Код для заказа
| 1. | Номинальный диаметр | |
| 008 | DN 8 - G 1/4 | |
| 010 | DN 10 - G 3/8 | |
| 015 | DN 15 - G 1/2 | |
| 020 | DN 20 - G 3/4 | |
| 025 | DN 25 - G1 | |
| 032 | DN 32 - G1 1/4 | |
| 040 | DN 40 - G1 1/2 | |
| 050 | DN 50 - G2 | |
| 065 | DN 65 – G 2 1/2 | |
| 080 | DN 80 - G3 | |
| 2. | Технологическое соединение | |
| G | Внутренняя резьба | |
| 3. | Материал корпуса | |
| R | Rg5/Rg6 | |
| 4. | Диапазон регулировки для горизонтального внутреннего потока | |
| 010 | 1 - 10 | |
| 020 | 4 - 20 | |
| 040 | 10 - 40 | |
| 060 | 20 - 60 | |
| 100 | 30 - 100 | |
| 150 | 50 - 150 | |
| 200 | 50 - 200 | |
| 330 | 180 - 330 | |
| 600 | 300 - 600 | |
| 5. | Переключающий выход | |
| P | PNP | |
| N | NPN | |
Опция
- Корпус из нержавеющей стали.
Информация для оформления заказа
- Укажите направление потока, материал и диапазон регулировки.
- Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон измерения). Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (уточните диапазон переключения).
Коды заказов
|
VI-008GR010 VI-010GR010 VI-015GR020 VI-020GR040 VI-025GR060 VI-032GR100 VI-040GR150 VI-050GR200 VI-065GR330 VI-080GR600 |
