Датчик расхода VM-...GR
- Высокая воспроизводимость
- Точная бесступенчатая регулировка значения переключения
- Высокая коммутируемая мощность
- Нечувствительность к грязи
- Короткая монтажная длина
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Объемный поток поднимает дисковый узел с магнитом, преодолевая усилие пружины. Магнитная муфта приводит в действие герметично изолированный микропереключатель.
Технические данные
| Переключатель | Микровыключатель | |
| Номинальный диаметр | DN 8...80 | |
| Технологическое соединение | внутренняя резьба G 1/4–G 3 дюйм | |
| Диапазон переключения | 1...600 л/мин | Подробности см. в таблице «Диапазоны» |
| Qmax. | до 720 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления |
G 1/4...G 1/2 - PN 100 бар G 3/4...G 1 - PN 25 бар G 1 1/4...G 3 - PN 16 бар |
|
| Температура рабочей среды | -20...+90 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масла или газы по запросу) | |
| Монтажная схема |
переключатель № 0.213 |
|
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 5 А | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 (опция – IP 44) | |
| Соединение | Разъем DIN 43650-A / ISO 4400 | |
| Материалы, контактирующие с рабочей средой | Rg 5 / Rg 6 никелированная, полиформальдегид, 1.4310, бутадиен-нитрильный каучук, магнитотвердый феррит | |
| Материалы, не контактирующие с рабочей средой | АБС, полиамид | |
| Вес | См. таблицу «Размеры и вес» | |
Монтажное положение |
Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать переключающую головку снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны измерения
Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
| G | Номинальный диаметр |
Диапазон переключения л/мин H2O |
Qmax. рекомендуемый |
Типы |
| G 1/4 | DN 8 | 1 - 5 | 8 | VM-008GR005 |
| 3 - 12 | 15 | VM-008GR012 | ||
| G 3/8 | DN 10 | 2 - 6 | 10 | VM-010GR006 |
| 3 - 12 | 15 | VM-010GR012 | ||
| G 1/2 | DN 15 | 2 - 6 | VM-015GR006 | |
| 4 - 20 | 30 | VM-015GR020 | ||
| G 3/4 | DN 20 | 4 - 12 | 20 | VM-020GR012 |
| 10 - 40 | 50 | VM-020GR040 | ||
| G 1 | DN 25 | 10 - 60 | 70 | VM-025GR060 |
| G 1 1/4 | DN 32 | 20 - 100 | 120 | VM-032GR100 |
| G 1 1/2 | DN 40 | 30 - 150 | 180 | VM-040GR150 |
| G 2 | DN 50 | 50 - 250 | 300 | VM-050GR250 |
| G 2 1/2 | DN 65 | 50 - 400 | 480 | VM-065GR400 |
| G 3 | DN 80 | 100 - 600 | 720 | VM-080GR600 |
Возможны специальные диапазоны.

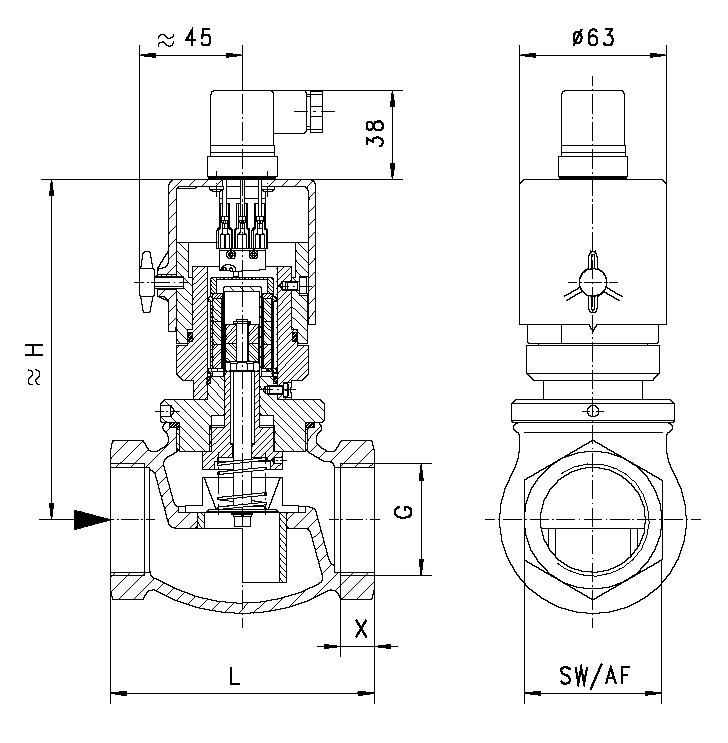

Размеры и вес
| G | Типы | H | L | SW | X |
Вес кг |
| G 1/4 | VM-008GR | 144 | 68 | 29 | 12 | 1,2 |
| G 3/8 | VM-010GR | 1,3 | ||||
| G 1/2 | VM-015GR | 13 | 1,4 | |||
| G 3/4 | VM-020GR | 73 | 32 | 11 | 1,5 | |
| G 1 | VM-025GR | 87 | 41 | 12 | 1,7 | |
| G 1 1/4 | VM-032GR | 155 | 98 | 52 | 13 | 2,3 |
| G 1 1/2 | VM-040GR | 156 | 113 | 59 | 14 | 3,0 |
| G 2 | VM-050GR | 164 | 137 | 72 | 17 | 4,3 |
| G 2 1/2 | VM-065GR | 195 | 160 | 85 | 26 | 5,8 |
| G 3 | VM-080GR | 148 | 100 | 23 | 7,0 |
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные и индуктивные нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка
Для регулировки точки переключения необходимо ослабить стопорный винт переключающей головки. После этого переключающую головку можно вращать. Поворот вправо увеличивает точку переключения и наоборот. По окончании регулировки затяните стопорный винт.
Код для заказа
VM —
1.
2.G
3.R
4.
5.
| 1. | Номинальный диаметр | |||||||||||
| 008 | DN 8 - G 1/4 | |||||||||||
| 010 | DN 10 - G 3/8 | |||||||||||
| 015 | DN 15 - G 1/2 | |||||||||||
| 020 | DN 20 - G 3/4 | |||||||||||
| 025 | DN 25 - G 1 | |||||||||||
| 032 | DN 32 - G 1 1/4 | |||||||||||
| 040 | DN 0 - G 1 1/2 | |||||||||||
| 050 | DN 50 - G 2 | |||||||||||
| 065 | DN 65 - G 2 1/2 | |||||||||||
| 080 | DN 80 - G 3 | |||||||||||
| 2. | Технологическое соединение | |||||||||||
| G | внутренняя резьба | |||||||||||
| 3. | Материал соединения | |||||||||||
| R | оловянноцинковая бронза | |||||||||||
| 4. | Диапазон переключения для H2O при горизонтальном внутреннем потоке | |||||||||||
| 005 | 1 - 5 л/мин | • | ||||||||||
| 006 | 2 - 6 л/мин | • | • | |||||||||
| 012 | 3 - 12 л/мин | • | • | |||||||||
| 4 - 12 л/мин | • | |||||||||||
| 020 | 3 - 20 л/мин | |||||||||||
| 4 - 20 л/мин | • | |||||||||||
| 040 | 10 - 40 л/мин | • | ||||||||||
| 060 | 10 - 60 л/мин | • | ||||||||||
| 100 | 20 - 100 л/мин | • | ||||||||||
| 150 | 30 - 150 л/мин | • | ||||||||||
| 250 | 50 - 250 л/мин | • | ||||||||||
| 400 | 50 - 400 л/мин | • | ||||||||||
| 600 | 100 - 600 л/мин | • | ||||||||||
| 5. | Опция для взрывоопасной атмосферы (ATEX) | |||||||||||
| A | для переключающей головки ATEX A-V2 или A-V3 (Переключающая головка заказывается дополнительно) | |||||||||||
Опции
- Специальные разъемы, Tuchel / Harting
- Сигнальная лампа красного или красного/зеленого цвета в разъеме DIN 43650-A
- Другая сигнальная лампа
- Отображение температуры 0...120 °C
- Контроль температуры 40...90 °C
- Термостойкость до 150 °C
- Металлическая крышка
- Микровыключатель с позолоченным контактом 125 В перем. тока / 30 В пост. тока, 100 мА
- Германский Ллойд
- Диапазоны переключения для масла или газа
- Специальные значения
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон переключения)
Коды заказов
|
VM-008GR005 VM-008GR012 VM-010GR006 VM-010GR012 VM-015GR006 VM-015GR020 VM-020GR012 VM-020GR040 VM-025GR060 VM-032GR100 VM-040GR150 VM-050GR250 VM-065GR400 VM-080GR600 VM-008GR005A VM-008GR012A VM-010GR006A VM-010GR012A VM-015GR006A VM-015GR020A VM-020GR012A VM-020GR040A VM-025GR060A VM-032GR100A VM-040GR150A VM-050GR250A VM-065GR400A VM-080GR600A |
