Индикатор расхода MP-...GR
- Электропитание не требуется
- Нечувствителен к грязи
- Также пригоден для темных или загрязненных рабочих сред
- Поворотная шкала, легко читается
- Отсутствие стеклянных деталей, работающих под давлением или в контакте с рабочей средой
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Объемный поток поднимает диск, преодолевая усилие пружины. Диск через толкатель приводит в действие магнит, который соединен с герметичным индикаторным кольцом.
Технические данные
| Переключатель / датчик | Отсутствует | |
| Номинальный диаметр | DN 8...80 | |
| Технологическое соединение | Внутренняя резьба G 1/4...G 3 дюйма | |
| Диапазон | 1,5...600 л/мин | Подробности см. в таблице «Диапазоны» |
| Qmax. | до 600 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления |
G 1/4...G 1/2 - PN 100 бар G 3/4...G 1 - PN 25 бар G 11/4... G 1 1/2 - PN 16 бар |
|
| Температура рабочей среды | -20...+100 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масла или газы – по запросу) | |
| Электрические данные | нет | |
| Материалы, контактирующие с рабочей средой | Rg 5 / Rg 6 никелированная, CW614N, 1.4310, магнитотвердый феррит, бутадиен-нитрильный каучук | |
| Материалы, не контактирующие с рабочей средой | Акрил, CW614N, бутадиен-нитрильный каучук | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать индикатор снизу; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с увеличением расхода.
• - Стандартный вариант
○ - Опция
| G | Номинальный диаметр |
Диапазон индикации л/мин H2O |
Qmax. рекомендуемый |
Типы | |
| G ¼ | DN 8 | • | 1,5 - 6 | 6 | MP-008GR006 |
| ○ | 2,5 - 10 | 10 | MP-008GR010 | ||
| G 3 | DN 10 | ○ | 1,5 - 6 | 6 | MP-010GR006 |
| • | 2,5 - 10 | 10 | MP-010GR010 | ||
| G ½ | DN 15 | ○ | 1,5 - 6 | 6 | MP-015GR006 |
| ○ | 2,5 - 10 | 10 | MP-015GR010 | ||
| • | 5,0 - 20 | 20 | MP-015GR020 | ||
| G 3/4 | DN 20 | ○ | 2,5 - 10 | 10 | MP-020GR010 |
| ○ | 5,0 - 20 | 20 | MP-020GR020 | ||
| • | 10,0 - 40 | 40 | MP-020GR040 | ||
| G 1 | DN 25 | ○ | 2,5 - 10 | 10 | MP-025GR010 |
| ○ | 5,0 - 20 | 20 | MP-025GR020 | ||
| • | 10,0 - 40 | 40 | MP-025GR040 | ||
| G 1 ¼ | DN 32 | ○ | 12,0 - 60 | 60 | MP-032GR060 |
| • | 20,0 - 100 | 100 | MP-032GR100 | ||
| G 1 ½ | DN 40 | • | 30,0 - 150 | 150 | MP-040GR150 |
| G 2 | DN 50 | ○ | MP-050GR150 | ||
| • | 50,0 - 250 | 250 | MP-050GR250 | ||
| G 2 ½ | DN 65 | ○ | MP-065GR250 | ||
| • | 80,0 - 400 | 400 | MP-065GR400 | ||
| G 3 | DN 80 | ○ | MP-080GR400 | ||
| • | 120,0 - 600 | 600 | MP-080GR600 | ||
Возможны специальные диапазоны.

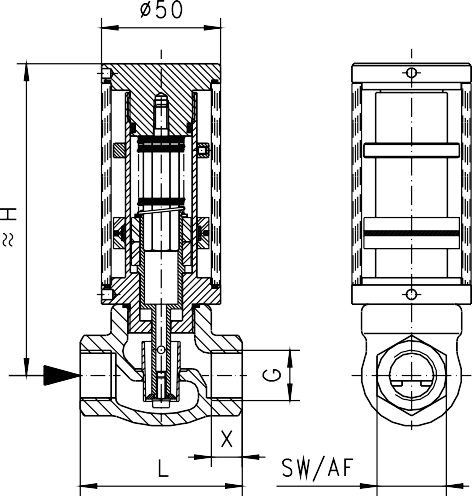

Размеры и вес
| G | Типы | H | L | SW | X |
Вес кг |
| G 1/4 | MP-008GR... | 130 | 68 | 29 | 12 | 1,1 |
| G 3/8 | MP-010GR... | |||||
| G 1/2 | MP-015GR... | 13 | ||||
| G 3/4 | MP-020GR... | 133 | 73 | 32 | 11 | 1,2 |
| G 1 | MP-025GR... | 136 | 87 | 41 | 12 | 1,4 |
| G 11/4 | MP-032GR... | 150 | 98 | 52 | 13 | 2,0 |
| G 11/2 | MP-040GR... | 154 | 113 | 59 | 14 | 2,6 |
| G 2 | MP-050GR... | 184 | 137 | 72 | 17 | 4,2 |
| G 21/2 | MP-065GR... | 200 | 160 | 85 | 26 | 5,6 |
| G 3 | MP-080GR... | 148 | 100 | 23 | 8,3 |
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Перед вводом в эксплуатацию снимите транспортировочный фиксатор (белый пластмассовый винт в акриловом корпусе). Затем закройте резьбовое отверстие наклейкой (входит в комплект поставки).
Индикация
Поворотный дисплей.
Код для заказа
MP —
1.
2.G
3.R
4.
• - Стандартный вариант
○ - Опция
| 1. | Номинальный диаметр | |||||||||
| 008 | DN 8 - G 1/4 | |||||||||
| 010 | DN 10 - G 3/8 | |||||||||
| 015 | DN 15 - G 1/2 | |||||||||
| 020 | DN 20 - G 3/4 | |||||||||
| 025 | DN 25 - G 1 | |||||||||
| 032 | DN 32 - G 1 1/4 | |||||||||
| 040 | DN 40 - G 1 1/2 | |||||||||
| 050 | DN 50 - G 2 | |||||||||
| 065 | DN 65 - G 2 1/2 | |||||||||
| 080 | DN 80 - G 3 | |||||||||
| 2. | Технологическое соединение | |||||||||
| G | внутренняя резьба | |||||||||
| 3. | Материал соединения | |||||||||
| R | оловянноцинковая бронза | |||||||||
| 4. | Диапазон индикации H2O для горизонтального внутреннего потока | |||||||||
| 006 | 1,5 - 6 л/мин | ○ | ○ | • | ||||||
| 010 | 2,5 - 10 л/мин | ○ | ○ | ○ | • | ○ | ||||
| 020 | 5,0 - 20 л/мин | ○ | ○ | • | ||||||
| 040 | 10,0 - 40 л/мин | • | • | |||||||
| 060 | 12,0 - 60 л/мин | ○ | ||||||||
| 100 | 20,0 - 100 л/мин | • | ||||||||
| 150 | 30,0 - 150 л/мин | ○ | • | |||||||
| 250 | 50,0 - 250 л/мин | ○ | • | |||||||
| 400 | 80,0 - 400 л/мин | ○ | • | |||||||
| 600 | 120,0 - 600 л/мин | • | ||||||||
Опции
- Корпус, изготовленный из нержавеющей стали.
- Специальные диапазоны / специальная градуировка
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон индикации.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон индикации).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон индикации).
Коды заказов
|
MP-008GR006 MP-008GR010 MP-010GR006 MP-010GR010 MP-015GR006 MP-015GR010 MP-015GR020 MP-020GR010 MP-020GR020 MP-020GR040 MP-025GR010 MP-025GR020 MP-025GR040 MP-032GR060 MP-032GR100 MP-040GR150 MP-050GR150 MP-050GR250 MP-065GR250 MP-065GR400 MP-080GR400 MP-080GR600 |
