Расходомер TZ1-...GK
- Большой аналоговый дисплей
- Монитор и индикатор
- Простая регулировка с помощью индикатора сопротивления
- Нечувствительность к грязи
- Короткая монтажная длина
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Объемный поток отрывает дисковый узел (оснащенный магнитом) от седла клапана, преодолевая усилие пружины. Магнит приводит в действие индикатор посредством магнитной муфты.
Технические данные
| Переключатель | Микровыключатель (опция) | |
| Номинальный диаметр | DN 15...50 | |
| Технологическое соединение | внутренняя резьба G 1/2–G 2 дюйм | |
| Диапазон измерения | 2...250 л/мин | Подробности см. в таблице «Диапазоны» |
| Qmax. | до 250 л/мин | |
| Допуск | ±3 % полного диапазона измерений | |
| Сопротивление давления | PN 100 бар | |
| Температура рабочей среды | -20...+90 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масла, газы и агрессивные среды – по запросу) | |
| Монтажная схема | переключатель № 0.342 | |
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 5 А | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 | |
| Электрическое подключение | Штекер DIN 43650-A / ISO 4400 | |
| Материалы, контактирующие с рабочей средой | 1.4305, 1.4571, 1.4310, бутадиен-нитрильный каучук, магнитотвердый феррит с покрытием из ПТФЭ | |
| Материалы, не контактирующие с рабочей средой | CW614N хромированная, хромированная сталь, акрил, фторэластомер | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение |
Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать индикатор снизу; возможны другие монтажные положения; монтажное положение влияет на точку переключения и диапазон отображения |
|
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с увеличением расхода.
| G | Номинальный диаметр |
Диапазон измерения л/мин H2O |
Qmax. рекомендуемый |
Тип |
| G 1/2 | DN 15 | 2 - 6 | 8 | TZ1-015GK006 |
| 4 - 20 | 20 | TZ1-015GK020 | ||
| G 3/4 | DN 20 | 40 | TZ1-020GK020 | |
| 5 - 40 | TZ1-020GK040 | |||
| G 1 | DN 25 | 10 - 60 | 60 | TZ1-025GK060 |
| G 1 ¼ | DN 32 | 10 - 100 | 100 | TZ1-032GK100 |
| G 1 ½ | DN 40 | 10 - 150 | 150 | TZ1-040GK150 |
| G 2 | DN 50 | 20 - 250 | 250 | TZ1-050GK250 |

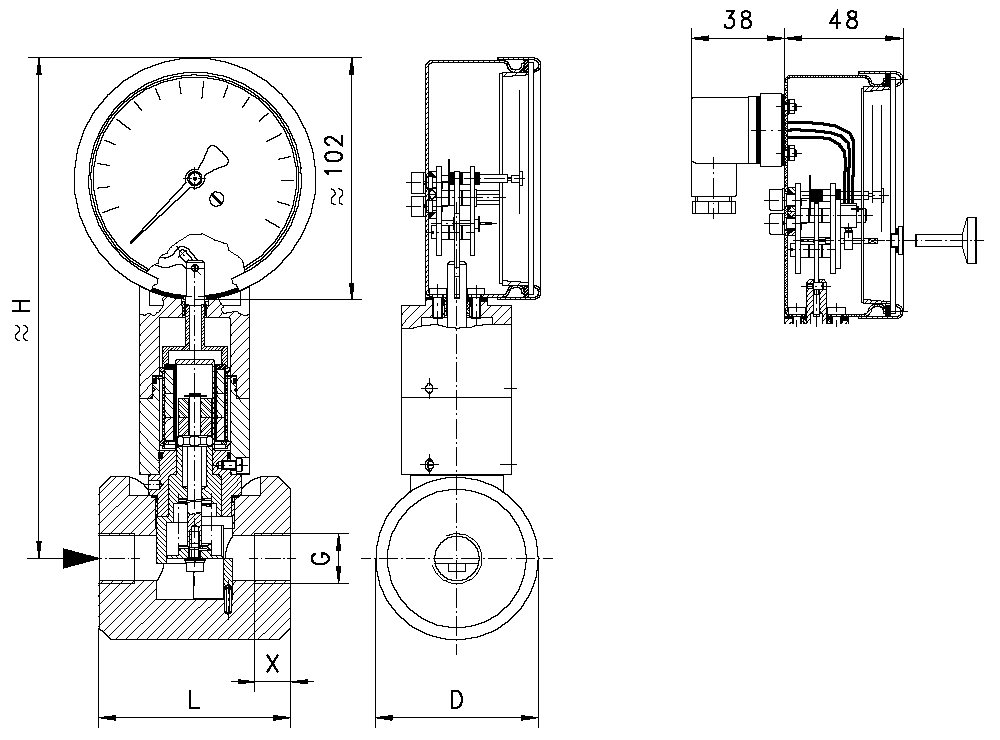

Размеры и вес
| G | Типы | H | L | D | X |
Вес кг |
| G 1/2 | TZ1-015GK | 210 | 80 | 68 | 15 | 2,9 |
| G 3/4 | TZ1-020GK | 16 | 2,8 | |||
| G 1 | TZ1-025GK | 18 | 2,7 | |||
| G 1 ¼ | TZ1-032GK | 95 | 78 | 24 | 3,4 | |
| G 1 ½ | TZ1-040GK | 223 | 105 | 88 | 25 | 3,7 |
| G 2 | TZ1-050GK | 225 | 120 | 102 | 27 | 5,1 |
Правила обращения и эксплуатации.Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные и индуктивные нагрузки следует эксплуатировать с использованием защитной цепи.

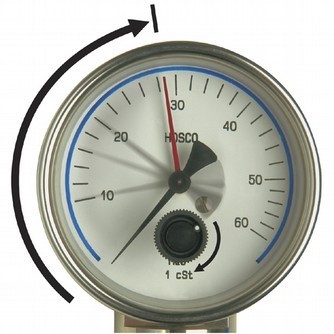

Регулировка
Микропереключатель (опция) регулируется с помощью прилагаемого регулировочного винта с накатанной головкой. Винт позволяет установить индикатор сопротивления на требуемое значение переключения. Отображаемое значение соответствует точке переключения для уменьшения расхода.
Код для заказа
○ - Опция
| 1. | Дополнительные устройства | ||||||||
| - | только аналоговый дисплей | ||||||||
| M- | со встроенным микровыключателем | ||||||||
| P- m | с потенциометром | См. «Дополнительные устройства для TZ1». | |||||||
| M2- m | с 2-мя нормально разомкнутыми контактами (НР) | ||||||||
| M3- m | с 2-мя нормально замкнутыми контактами (НЗ) | ||||||||
| 2. | Номинальный диаметр | ||||||||
| 015 | DN 15 - G 1/2 | ||||||||
| 020 | DN 20 - G 3/4 | ||||||||
| 025 | DN 25 - G 1 | ||||||||
| 032 | DN 32 - G 11/4 | ||||||||
| 040 | DN 40 - G 11/2 | ||||||||
| 050 | DN 50 - G 2 | ||||||||
| 3. | Технологическое соединение | ||||||||
| G | внутренняя резьба | ||||||||
| 4. | Материал соединения | ||||||||
| K | Нерж. сталь | ||||||||
| 5. | Диапазон измерения H2O для горизонтального внутреннего потока | ||||||||
| 006 | 2 - 6 л/мин | • | |||||||
| 020 | 4 - 20 л/мин | • | • | ||||||
| 040 | 5 - 40 л/мин | • | |||||||
| 060 | 10 - 60 л/мин | • | |||||||
| 100 | 10 - 100 л/мин | • | |||||||
| 150 | 10 - 150 л/мин | • | |||||||
| 250 | 20 - 250 л/мин | • | |||||||
Опции
- Микровыключатель Goldkontakt (с позолоченными контактами)
мин.: 5 В пост. тока, 1 мА
макс.: 125 В перем. тока, 30 В пост. тока, 1 А - Специальный разъем Harting
- Диапазоны измерения для масла или газа
- Специальные значения
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон измерения.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон измерения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон измерения)
Коды заказов
|
TZ1-015GK006 TZ1-015GK020 TZ1-020GK020 TZ1-020GK040 TZ1-025GK060 TZ1-032GK100 TZ1-040GK150 TZ1-050GK250 TZ1M-015GK006 TZ1M-015GK020 TZ1M-020GK020 TZ1M-020GK040 TZ1M-025GK060 TZ1M-032GK100 TZ1M-040GK150 TZ1M-050GK250 TZ1P-015GK006 TZ1P-015GK020 TZ1P-020GK020 TZ1P-020GK040 TZ1P-025GK060 TZ1P-032GK100 TZ1P-040GK150 TZ1P-050GK250 TZ1M2-015GK006 TZ1M2-015GK020 TZ1M2-020GK020 TZ1M2-020GK040 TZ1M2-025GK060 TZ1M2-032GK100 TZ1M2-040GK150 TZ1M2-050GK250 TZ1M3-015GK006 TZ1M3-015GK020 TZ1M3-020GK020 TZ1M3-020GK040 TZ1M3-025GK060 TZ1M3-032GK100 TZ1M3-040GK150 TZ1M3-050GK250 |
