Расходомер TZ1-...GR
- Большой аналоговый индикатор
- Монитор и индикатор
- Простая регулировка с помощью индикатора сопротивления
- Нечувствительность к грязи
- Короткая монтажная длина
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Объемный поток отрывает поршень от седла клапана, преодолевая усилие пружины. Поршень перемещает стрелку индикатора посредством магнитной муфты.
Технические данные
| Реле | Микровыключатель (опция) | |
| Номинальный диаметр | DN 8...80 | |
| Технологическое соединение | внутренняя резьба G 1/4–G 3 дюйм | |
| Диапазон измерения | 2...600 л/мин | Подробности см. в таблице «Диапазоны» |
| Qmax. | до 600 л/мин | |
| Допуск | ±3 % полного диапазона измерений | |
| Сопротивление давления |
G 1/4 ...G 1/2 - PN 100 бар G 3/4...G 1 - PN 25 бар G 1 1/4... - PN 16 бар G 3 |
|
| Температура рабочей среды | -20...+90 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масла или газы по запросу) | |
| Электропроводка |
переключение № 0.342 |
|
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 5 А | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 | |
| Соединение | Штекер DIN 43650-A / ISO 4400 | |
| Материалы, контактирующие с рабочей средой | Rg 5 / Rg 6 никелированный, CW614N, 1.4310, бутадиен-нитрильный каучук, магнитотвердый феррит | |
| Материалы, не контактирующие с рабочей средой | CW614N хромированная, хромированная сталь, акрил, бутадиен-нитрильный каучук | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение |
Стандартный вариант: горизонтальный внутренний поток; не рекомендуется располагать индикатор снизу; возможны другие монтажные положения; монтажное положение влияет на точку переключения и диапазон индикации. |
|
Диапазоны
Данные в Таблице соответствуют горизонтальному внутреннему потоку с увеличением расхода.
| G | Номинальный диаметр |
Диапазон измерения л/мин H2O |
Qmax. рекомендуемый |
Тип |
| G ¼ | DN 8 | 2 - 6 | 8 | TZ1-008GR006 |
| 3 - 12 | 12 | TZ1-008GR012 | ||
| G 3/8 | DN 10 | 2 - 6 | 10 | TZ1-010GR006 |
| 3 - 12 | 12 | TZ1-010GR012 | ||
| G ½ | DN 15 | 2 - 6 | 20 | TZ1-015GR006 |
| 4 - 20 | TZ1-015GR020 | |||
| G ¾ | DN 20 | 40 | TZ1-020GR020 | |
| 10 - 40 | TZ1-020GR040 | |||
| G 1 | DN 25 | 10 - 60 | 60 | TZ1-025GR060 |
| G 1 ¼ | DN 32 | 10 - 100 | 100 | TZ1-032GR100 |
| G 1 ½ | DN 40 | 10 - 150 | 150 | TZ1-040GR150 |
| G 2 | DN 50 | 20 - 250 | 250 | TZ1-050GR250 |
| G 2 ½ | DN 65 | 30 - 400 | 400 | TZ1-065GR400 |
| G 3 | DN 80 | 30 - 600 | 600 | TZ1-080GR600 |

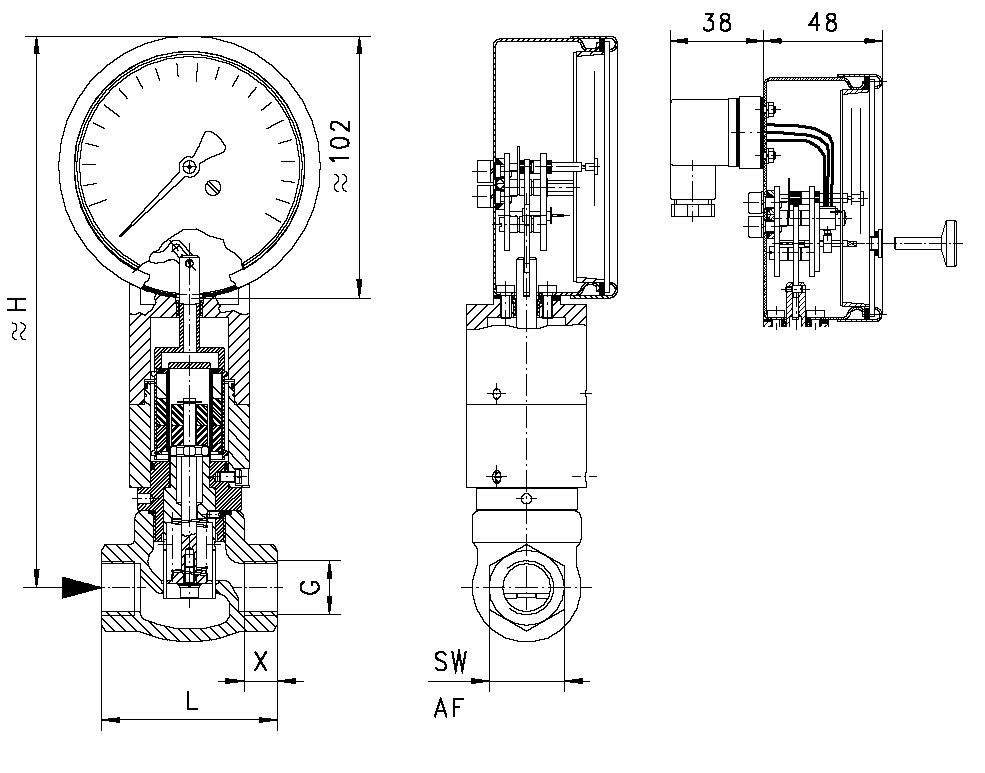

Размеры и вес
| G | Типы | H | L | SW | X |
Вес кг |
| G ¼ | TZ1-008GR | 212 | 68 | 29 | 12 | 1,6 |
| G 3/8 | TZ1-010GR | |||||
| G ½ | TZ1-015GR | 13 | ||||
| G ¾ | TZ1-020GR | 213 | 73 | 32 | 11 | 1,7 |
| G 1 | TZ1-025GR | 216 | 87 | 41 | 12 | 2,0 |
| G 1 ¼ | TZ1-032GR | 226 | 98 | 52 | 13 | 2,6 |
| G 1 ½ | TZ1-040GR | 228 | 113 | 59 | 14 | 3,1 |
| G 2 | TZ1-050GR | 236 | 137 | 72 | 17 | 6,4 |
| G 2 ½ | TZ1-065GR | 268 | 160 | 85 | 26 | 7,5 |
| G 3 | TZ1-080GR | 148 | 100 | 23 | 8,7 |
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные и индуктивные нагрузки следует эксплуатировать с использованием защитной цепи.

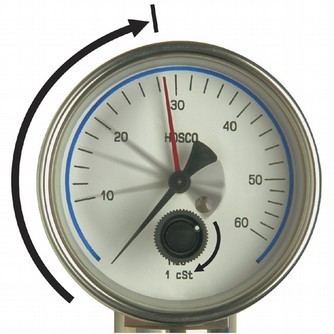

Регулировка
Микропереключатель (опция) регулируется с помощью прилагаемого регулировочного винта с накатанной головкой. Винт позволяет установить индикатор сопротивления на требуемое значение переключения. Отображаемое значение соответствует точке переключения для уменьшения расхода.
Код для заказа
○ - Опция
| 1. | Дополнительные устройства | |||||||||||
| - | только аналоговый дисплей | |||||||||||
| M- | со встроенным микровыключателем | |||||||||||
| P- | с потенциометром | |||||||||||
| M2- | с 2-мя нормально разомкнутыми контактами (НР) | См. «Дополнительные устройства для TZ1». | ||||||||||
| M3- | с 2-мя нормально замкнутыми контактами (НЗ) | |||||||||||
| 2. | Номинальный диаметр | |||||||||||
| 008 | DN 8 - G 1/4 | |||||||||||
| 010 | DN 10 - G 3/8 | |||||||||||
| 015 | DN 15 - G 1/2 | |||||||||||
| 020 | DN 20 - G 3/4 | |||||||||||
| 025 | DN 25 - G 1 | |||||||||||
| 032 | DN 32 - G 1 1/4 | |||||||||||
| 040 | DN 40 - G 1 1/2 | |||||||||||
| 050 | DN 50 - G 2 | |||||||||||
| 065 | DN 65 - G 21/2 | |||||||||||
| 080 | DN 80 - G 3 | |||||||||||
| 3. | Технологическое соединение | |||||||||||
| G | внутренняя резьба | |||||||||||
| 4. | Материал соединения | |||||||||||
| R | оловянноцинковая бронза | |||||||||||
| 5. | Диапазон измерения H2O для горизонтального внутреннего потока | |||||||||||
| 006 | 2 - 6 л/мин | • | • | • | ||||||||
| 012 | 3 - 12 л/мин | • | • | |||||||||
| 020 | 4–20 л/мин | • | • | |||||||||
| 040 | 10–40 л/мин | • | ||||||||||
| 060 | 10–60 л/мин | • | ||||||||||
| 100 | 10 - 100 л/мин | • | ||||||||||
| 150 | 10 - 150 л/мин | • | ||||||||||
| 250 | 20 - 250 л/мин | • | ||||||||||
| 400 | 30 - 400 л/мин | • | ||||||||||
| 600 | 30 - 600 л/мин | • | ||||||||||
Опции
- Микровыключатель с позолоченным контактом
мин.: 5 В пост. тока / 1 мА
макс.: 125 В перем. тока, 30 В пост. тока, 1 А - Специальный разъем Harting
- Диапазоны измерения для масла или газа
- Специальные значения
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон измерения.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон измерения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон измерения)
Коды заказов
|
TZ1-008GR006 TZ1-008GR012 TZ1-010GR006 TZ1-010GR012 TZ1-015GR006 TZ1-015GR020 TZ1-020GR020 TZ1-020GR040 TZ1-025GR060 TZ1-032GR100 TZ1-040GR150 TZ1-050GR250 TZ1-065GR400 TZ1-080GR600 TZ1M-008GR006 TZ1M-008GR012 TZ1M-010GR006 TZ1M-010GR012 TZ1M-015GR006 TZ1M-015GR020 TZ1M-020GR020 TZ1M-020GR040 TZ1M-025GR060 TZ1M-032GR100 TZ1M-040GR150 TZ1M-050GR250 TZ1M-065GR400 TZ1M-080GR600 TZ1P-008GR006 TZ1P-008GR012 TZ1P-010GR006 TZ1P-010GR012 TZ1P-015GR006 TZ1P-015GR020 TZ1P-020GR020 TZ1P-020GR040 TZ1P-025GR060 TZ1P-032GR100 TZ1P-040GR150 TZ1P-050GR250 TZ1P-065GR400 TZ1P-080GR600 TZ1M2-008GR006 TZ1M2-008GR012 TZ1M2-010GR006 TZ1M2-010GR012 TZ1M2-015GR006 TZ1M2-015GR020 TZ1M2-020GR020 TZ1M2-020GR040 TZ1M2-025GR060 TZ1M2-032GR100 TZ1M2-040GR150 TZ1M2-050GR250 TZ1M2-065GR400 TZ1M2-080GR600 TZ1M3-008GR006 TZ1M3-008GR012 TZ1M3-010GR006 TZ1M3-010GR012 TZ1M3-015GR006 TZ1M3-015GR020 TZ1M3-020GR020 TZ1M3-020GR040 TZ1M3-025GR060 TZ1M3-032GR100 TZ1M3-040GR150 TZ1M3-050GR250 TZ1M3-065GR400 TZ1M3-080GR600 |
