Датчик потока FW1-...GP
- Экономичная конструкция
- Высокая коммутируемая мощность
- Нечувствителен к грязи
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких сред с подпружиненным поршнем и магнитным срабатыванием геркона. Прочная конструкция из полиформальдегида.
Технические данные
| Реле | Геркон | |
| Номинальный диаметр | DN 15...25 | |
| Технологическое соединение |
внутренняя резьба G 1/2...G 1 (примечание: для пластмассовых деталей невозможно гарантировать точность калибровки; другие технологические соединения доступны по запросу) |
|
| Диапазон переключения | 1...11 л/мин | Подробности см. в таблице «Диапазоны». |
| Потери давления | 0,2...0,8 бар при Qmax. | |
| Qmax. | до 30 л/мин | |
| Допуск | ±10 % полного диапазона измерений | |
| Сопротивление давления | PN 10 бар | |
| Температура рабочей среды | -20...+90 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масло доступно по заказу) | |
| Монтажная схема |
нормально разомкнутый контакт (НР) не используется № 0.378 |
|
| Переключающее напряжение | макс. 230 В перем. тока | |
| Переключающий ток | макс. 0,5 А | |
| Коммутационная способность | макс. 50 ВА | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 67 | |
| Электрическое подключение | Для круглого штепсельного разъема M12x1, 4-контактного | |
| Материалы, контактирующие с рабочей средой | Полиформальдегид GV, полиформальдегид, 1.4310, магнитотвердый феррит | |
| Материалы, не контактирующие с рабочей средой | Поликарбонат, 1.4301, 1.4305 | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
| G | DN |
Диапазон переключения л/мин H2O |
Qmax. рекомендуемый |
Потери давления бар при Qmax. H2O |
| G 1/2 | DN 15 | 1 - 6 | 20 | 0,8 |
| G 3/4 | DN 20 | 1 - 11 | 30 | 0,2 |
| G 1 | DN 25 |

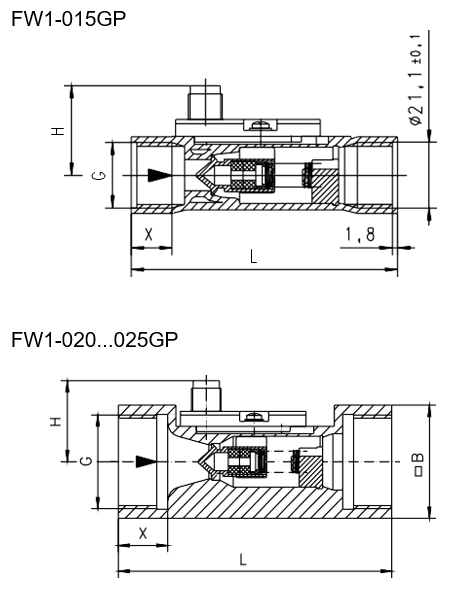

Размеры и вес
| G | Типы | L | H | B | SW | X |
Вес кг |
| G 1/2 | FW1-015GP | 85 | 30 | - | 27 | 12 | 0,05 |
| G 3/4 | FW1-020GP | 100 | 36 | 36 | - | 18 | 0,15 |
| G 1 | FW1-025GP | 38 | 40 | 0,20 |
Обращение и эксплуатация. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка

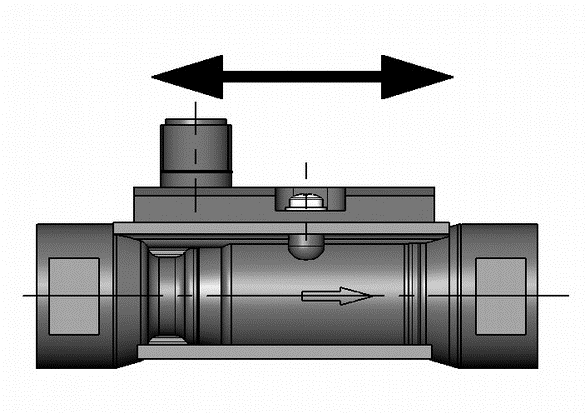

Слегка ослабьте винт, переместите переключающую головку в нужное положение, а затем снова затяните винт.
Код для заказа
FW1 —
1.
2.G
3.P
4.
| 1. | Номинальный диаметр | ||||
| 015 | DN 15 - G 1/2 | ||||
| 020 | DN 20 - G 3/4 | ||||
| 025 | DN 25 - G 1 | ||||
| 2. | Технологическое соединение | ||||
| G | внутренняя резьба | ||||
| 3. | Материал соединения | ||||
| P | Полиформальдегид | ||||
| 4. | Диапазон переключения для H2O при горизонтальном внутреннем потоке | ||||
| 006 | 1 - 6 л/мин | • | |||
| 011 | 1 - 11 л/мин | • | • | ||
Опции
- Значение переключения для масла
- Специальные значения
- Длина кабеля – 3 м
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения).
Коды заказов
|
FW1-015GP006 FW1-015GP011 FW1-020GP006 FW1-020GP011 FW1-025GP006 FW1-025GP011 |
