Датчик расхода FW4V-015GM
- Переключение двунаправленного потока
- Стабилизированная вязкость
- Компактная конструкция
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для вязких сред, с подпружиненным поршнем и магнитным срабатыванием геркона.
Технические данные
| Датчик | Геркон |
| Номинальный диаметр | DN 15 |
| Технологическое соединение | внутренняя резьба G 1/2 |
| Точка переключения |
1 л/мин точка переключения подходит для горизонтального потока с уменьшением расхода. |
| Потери давления | 8 бар при Qmax. |
| Qmax. | 10 л/мин |
| Допуск | ±10 % |
| Стабильность вязкости |
при 30...330 мм²/с ±10%, мин. ±0,5 л/мин |
| Сопротивление давления | PS 300 бар |
| Температура рабочей среды | -20 °C...+90 °C |
| Температура окружающей среды | -20 °C...+70 °C |
| Рабочая среда | масла |
| Монтажная схема |
нормально разомкнутый контакт (НР) не используется № 0.378 |
| Переключающее напряжение | макс. 230 В перем. тока |
| Переключающий ток | макс. 0,5 А |
| Коммутационная способность | макс. 50 ВА |
| Класс защиты | 2 – безопасная изоляция |
| Защита от проникновения жидкости и пыли | IP 67 |
| Электрическое подключение | Для круглого штепсельного разъема M12x1, 4-контактного |
| Материалы, контактирующие с рабочей средой | CW614N никелированная, 1.4310, магнитотвердый феррит |
| Материалы, не контактирующие с рабочей средой | Поликарбонат, 1.4305 |
| Вес | 0,95 кг |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; возможны другие монтажные положения; монтажное положение влияет на точку переключения. |

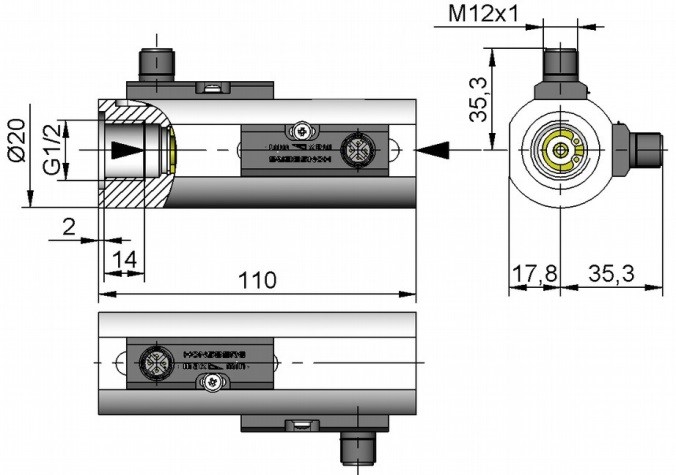

Размеры и вес
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка
Настройка точек переключения на 1 л/мин производится на заводе-изготовителе.
Код для заказа
FW4V —
1.015
2.G
3.M
4.001
| 1. | Номинальный диаметр | |
| 015 | DN 15 - G 1/2 | |
| 2. | Технологическое соединение | |
| G | внутренняя резьба | |
| 3. | Материал соединения | |
| M | Латунь | |
| 4. | Точка переключения H2O для горизонтального внутреннего потока | |
| 001 | 1 л/мин | |
Опции
- Специальные значения
- Длина кабеля – 3 м
Информация для оформления заказа
- Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон переключения).
