Датчик расхода FWJ-...GM
- Индикация расхода
- Прочная конструкция
- Металлическая переключающая головка
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких сред с подпружиненным поршнем, магнитным срабатыванием геркона и дисплеем, отделенным от рабочей среды. Прочная конструкция из латуни.
Технические данные
| Реле | Геркон | |
| Номинальный диаметр | DN 8...20 | |
| Технологическое соединение | Внутренняя резьба G1/4, G 3/8, G1/2, G3/4 дюйма (другие технологические соединения доступны по запросу) | |
| Диапазон переключения | 1 - 16 л/мин | Подробности см. в Таблице «Диапазоны». |
| Потери давления | ~ 1 бар при Qmax. | |
| Qmax. | до 40 л/мин | |
| Допуск | ±10 % полного диапазона измерений | |
| Сопротивление давления | PS 100 бар | |
| Температура рабочей среды | -20...+90 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | Вода | |
| Монтажная схема |
нормально разомкнутый контакт (НР) не используется № 0.378 |
|
| Переключающее напряжение | макс. 230 В перем. тока | |
| Переключающий ток | макс. 0,5 А | |
| Характеристики реле | макс. 50 ВА | |
| Класс защиты | 2 – Безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 67 | |
| Электрическое подключение | Для круглого штепсельного разъема M12x1, 4-контактного | |
| Материалы, контактирующие с рабочей средой | CW614N никелированная, CW614N, CW602N, 1.4310, магнитотвердый феррит | |
| Материалы, не контактирующие с рабочей средой | Алюминиево-кремниевый сплав (силумин) или полиформальдегид, 1.4301, 1.4305 | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; возможны другие монтажные положения; монтажное положение влияет на диапазон переключения/индикации. | |
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
| G | DN | Диапазон переключения л/мин H2O |
Индикация л/мин H2O |
Qmax. рекомендуемый л/мин для диапазонов |
|
| 1 - 4 / 2 - 10 | 8 - 16 | ||||
| G 1/4 | DN 8 |
1 - 5 2 - 10 8 - 16 |
1 - 6 2 - 12 6 - 20 |
18 | 20 |
| G 3/8 | DN 10 | 20 | 30 | ||
| G 1/2 | DN 15 | 25 | 40 | ||
| G 3/4 | DN 20 | 25 | 40 | ||
Размеры и вес

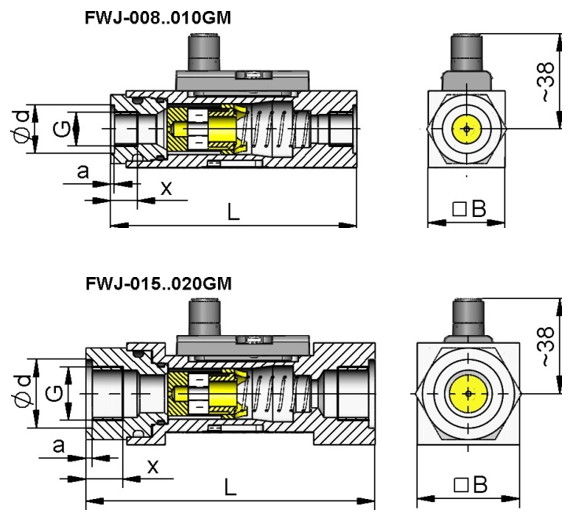

| G | Типы | L | B | X | Ød | a | SW |
Вес кг |
|
| G 1/4 | FWJ | -008GM | 96 | 30 | 10,5 | 19 | 1,5 | 27 | 0,61 |
| G 3/8 | FWJ | -010GM | 96 | 30 | 11,0 | 23 | 2 | 27 | 0,58 |
| G 1/2 | FWJ | -015GM | 113 | 40 | 14,5 | 27 | 2,5 | 36 | 1,09 |
| G 3/4 | FWJ | -020GM | 113 | 40 | 14,5 | 33 | 2,5 | 36 | 1,01 |
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка

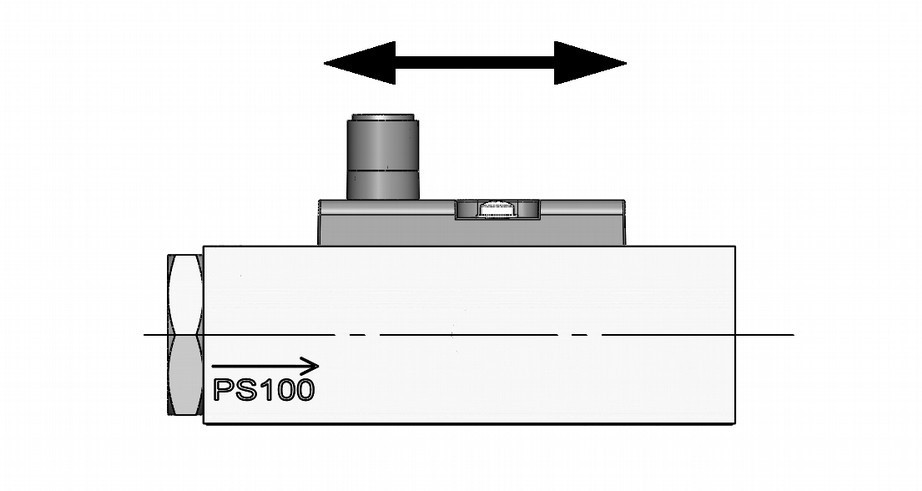

Слегка ослабьте винт, переместите переключающую головку в нужное положение, а затем снова затяните винт.
Код для заказа
| 1. | Переключающая головка | |||||
| - | Без переключающей головки | |||||
| K2- | Пластмассовая переключающая головка | |||||
| K4- | Силуминовая переключающая головка | |||||
| 2. | Номинальный диаметр | |||||
| 008 | DN 8 - G 1/4 | |||||
| 010 | DN 10 - G 3/8 | |||||
| 015 | DN 15 - G 1/2 | |||||
| 020 | DN 20 - G 3/4 | |||||
| 3. | Технологическое соединение | |||||
| G | Внутренняя резьба | |||||
| 4. | Материал соединения | |||||
| M | Латунь | |||||
| 5. | Диапазон переключения для H2O при горизонтальном внутреннем потоке | |||||
| 004 | 1 - 4 л/мин | • | • | • | • | |
| 010 | 2–10 л/мин | • | • | • | • | |
| 016 | 8 - 16 л/мин | • | • | • | • | |
Опции
- Значение переключения для масла
- Специальные значения
- Выходной кабель
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон переключения).
Коды заказов
|
FWJ-008GM004 FWJ-008GM010 FWJ-008GM016 FWJ-010GM004 FWJ-010GM010 FWJ-010GM016 FWJ-015GM004 FWJ-015GM010 FWJ-015GM016 FWJ-020GM004 FWJ-020GM010 FWJ-020GM016 FWJ-K2-008GM004 FWJ-K2-008GM010 FWJ-K2-008GM016 FWJ-K2-010GM004 FWJ-K2-010GM010 FWJ-K2-010GM016 FWJ-K2-015GM004 FWJ-K2-015GM010 FWJ-K2-015GM016 FWJ-K2-020GM004 FWJ-K2-020GM010 FWJ-K2-020GM016 FWJ-K4-008GM004 FWJ-K4-008GM010 FWJ-K4-008GM016 FWJ-K4-010GM004 FWJ-K4-010GM010 FWJ-K4-010GM016 FWJ-K4-015GM004 FWJ-K4-015GM010 FWJ-K4-015GM016 FWJ-K4-020GM004 FWJ-K4-020GM010 FWJ-K4-020GM016 |
