Датчик расхода HD2K
- Высокая коммутируемая мощность
- Компактная конструкция
- Стабилизированная вязкость
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический переключатель потока для жидких и газообразных сред с поршнем с пружинной опорой и магнитным срабатыванием геркона. Прочная конструкция из латуни или нержавеющей стали.
Технические данные
| Переключатель | Геркон | |
| Номинальный диаметр | DN 8...25 | |
| Технологическое соединение |
внутренняя резьба G 1/4–G 1 дюйм (дополнительные технологические соединения доступны по запросу) |
|
| Диапазон переключения | 0,5...60 л/мин | Подробности см. в таблице «Диапазоны». |
| Потери давления | 1,1...1,6 бар при Qmax. | |
| Qmax. | до 80 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 200 бар, опция – PN 500 бар | |
| Температура рабочей среды | -20...+120 °C, с индикатором Z: -20...+70 °C, опция: -20...+150 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | масло | |
| Монтажная схема | Переключатель № 0.213 | |
|
Опция: переключатель № 0.282 Опция: красный или красный/зеленый светодиод в штекере DIN 43650-A |
||
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 1,5 А | |
| Коммутационная способность | макс. 50 ВА | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 | |
Электрическое подключение |
Штекер DIN 43650-A / ISO 4400 Опция для круглого штепсельного разъема M12x1, 4-контактного |
|
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, CW614N, 1.4310, магнитотвердый феррит, бутадиен-нитрильный каучук | Конструкция из нержавеющей стали: 1.4571, 1.4404, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ, фторэластомер |
| Материалы, не контактирующие с рабочей средой | Полиамид, CW614N, бутадиен-нитрильный каучук | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный поток внутрь слева; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны
Для диапазонов переключения детали, указанные в таблице, соответствуют горизонтальному внутреннему потоку и уменьшающемуся расходу; для диапазонов индикации они соответствуют горизонтальному внутреннему потоку и увеличивающемуся расходу.
Тип HD2K с компенсацией вязкости
| Диапазон переключения | Диапазон индикации (опция) |
Qmax. рекомендуемый |
Потери давления бар при Qmax. масло мм²/с |
Стабильность вязкости ±8 %, мин. |
||||
|
л/мин, масло 30...330 мм²/с |
30 |
60 |
100 |
205 |
330 |
|||
| 0,5 - 8 | 0,5 - 10 | 12 | 1,1 | 1,4 | 1,6 | 2,8 | 3,5 | ±0,3 л/мин |
| 1,5 - 15 | 1,5 - 20 | 22 | 2,2 | 2,3 | 2,4 | ±0,5 л/мин | ||
| 2,5 - 25 | 2,5 - 30 | 35 | 1,9 | 2,0 | 2,1 | 2,3 | 2,9 | ±0,8 л/мин |
| 6,0 - 40 | 6,0 - 45 | 60 | 2,6 | ±2,7 л/мин | ||||
| 12,0 - 60 | 12,0 - 65 | 80 | 2,1 | 2,3 | 2,4 | 2,6 | 2,8 | ±3,0 л/мин |

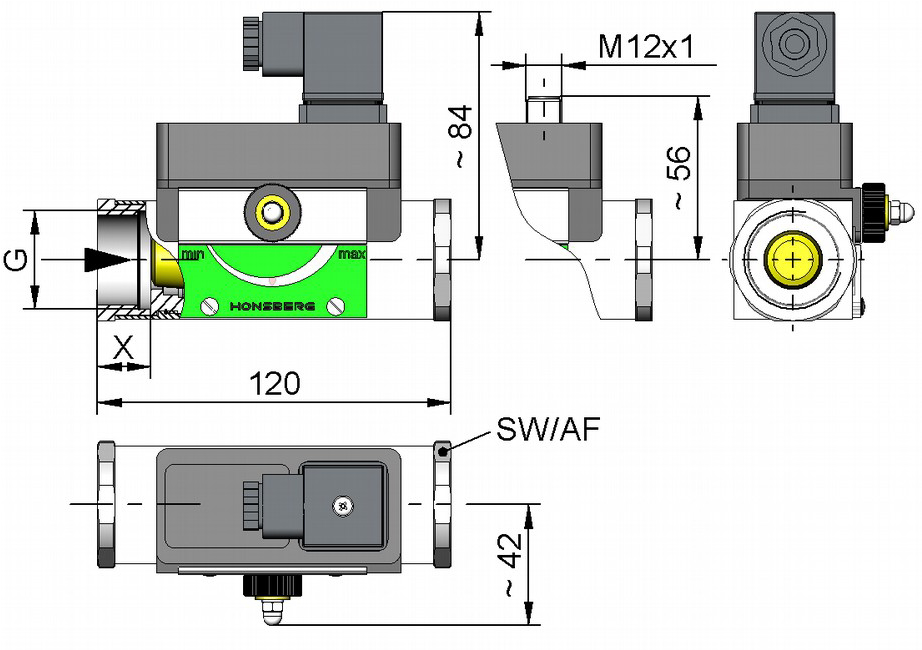

Размеры и вес
| G | Типы | SW | X |
Вес кг |
|
| Латунь | G 1/4 | HD.K-008GM | 40 | 15 | 1,4 |
| G 3/8 | HD.K-010GM | ||||
| G 1/2 | HD.K-015GM | 1,3 | |||
| G 3/4 | HD.K-020GM | 18 | |||
| G 1 | HD.K-025GM | 1,2 | |||
| Нержавеющая сталь | G 1/4 | HD.K-008GK | 41 | 15 | 1,3 |
| G 3/8 | HD.K-010GK | ||||
| G 1/2 | HD.K-015GK | ||||
| G 3/4 | HD.K-020GK | 18 | 1,2 | ||
| G 1 | HD.K-025GK | 1,1 |
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка
Если требуется установить значение переключения, можно отрегулировать переключающую головку регулировкой шестерни. По достижении требуемого значения переключения необходимо зафиксировать переключающее устройство с помощью стопорного болта (SW 8).
Код для заказа
| 1. | Варианты режимов отображения | |
| - | без механического индикатора | |
| O1- | с индикатором отображения измерений сбоку O1 | |
| O- | с индикатором отображения измерений сбоку O | |
| Z1- | с индикатором отображения измерений спереди Z1 | |
| Z- | с индикатором отображения измерений спереди Z | |
| 2. | Номинальный диаметр | |
| 008 | DN 8 - G 1/4 | |
| 010 | DN 10 - G 3/8 | |
| 015 | DN 15 - G 1/2 | |
| 020 | DN 20 - G 3/4 | |
| 025 | DN 25 - G 1 | |
| 3. | Технологическое соединение | |
| G | внутренняя резьба | |
| 4. | Материал соединения | |
| M | Латунь | |
| K | Нерж. сталь | |
| 5. | HD2K — Диапазон переключения для масла – 30...330 мм²/с при горизонтальном внутреннем потоке | |
| 008 | 0,5 - 8 л/мин | |
| 015 | 1,5 - 15 л/мин | |
| 025 | 2,5 - 25 л/мин | |
| 040 | 6,0 - 40 л/мин | |
| 060 | 12,0 - 60 л/мин | |
| 6. | Специальная переключающая головка | |
| A | переключающая головка ATEX A-H1.1 / A-H2.1. Закажите переключающую головку для использования во взрывоопасной среде дополнительно. | |
Опции
- Сигнальная лампа красного или красного/зеленого цвета в штекере DIN 43650-A
- Родиевый контакт (250 В перем. тока, 0,5 А, 30 ВА)
- Термостойкость до 150 °C
- Дополнительная переключающая головка
- Соединение для круглого штепсельного разъема M12x1
- Модель высокого давления PN 500 (только если из латуни)
- Шкала регулировки с делениями в л/мин
- Контроль температуры
- Демпфирование для контроля газа (только для стандартной версии)
- Специальные значения
- Отображение температуры 0...120 °C
- Переключающая головка, выполненная из металла
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон переключения).
Коды заказов
|
HD2K-008GM008A HD2K-008GM015A HD2K-008GM025A HD2K-008GM040A HD2K-008GM060A HD2K-010GM008A HD2K-010GM015A HD2K-010GM025A HD2K-010GM040A HD2K-010GM060A HD2K-015GM008A HD2K-015GM015A HD2K-015GM025A HD2K-015GM040A HD2K-015GM060A HD2K-020GM008A HD2K-020GM015A HD2K-020GM025A HD2K-020GM040A HD2K-020GM060A HD2K-025GM008A HD2K-025GM015A HD2K-025GM025A HD2K-025GM040A HD2K-025GM060A HD2KO1-008GM008A HD2KO1-008GM015A HD2KO1-008GM025A HD2KO1-008GM040A HD2KO1-008GM060A HD2KO1-010GM008A HD2KO1-010GM015A HD2KO1-010GM025A HD2KO1-010GM040A HD2KO1-010GM060A HD2KO1-015GM008A HD2KO1-015GM015A HD2KO1-015GM025A HD2KO1-015GM040A HD2KO1-015GM060A HD2KO1-020GM008A HD2KO1-020GM015A HD2KO1-020GM025A HD2KO1-020GM040A HD2KO1-020GM060A HD2KO1-025GM008A HD2KO1-025GM015A HD2KO1-025GM025A HD2KO1-025GM040A HD2KO1-025GM060A HD2KO-008GM008A HD2KO-008GM015A HD2KO-008GM025A HD2KO-008GM040A HD2KO-008GM060A HD2KO-010GM008A HD2KO-010GM015A HD2KO-010GM025A HD2KO-010GM040A HD2KO-010GM060A HD2KO-015GM008A HD2KO-015GM015A HD2KO-015GM025A HD2KO-015GM040A HD2KO-015GM060A HD2KO-020GM008A HD2KO-020GM015A HD2KO-020GM025A HD2KO-020GM040A HD2KO-020GM060A HD2KO-025GM008A HD2KO-025GM015A HD2KO-025GM025A HD2KO-025GM040A HD2KO-025GM060A HD2KZ1-008GM008A HD2KZ1-008GM015A HD2KZ1-008GM025A HD2KZ1-008GM040A HD2KZ1-008GM060A HD2KZ1-010GM008A HD2KZ1-010GM015A HD2KZ1-010GM025A HD2KZ1-010GM040A HD2KZ1-010GM060A HD2KZ1-015GM008A HD2KZ1-015GM015A HD2KZ1-015GM025A HD2KZ1-015GM040A HD2KZ1-015GM060A HD2KZ1-020GM008A HD2KZ1-020GM015A HD2KZ1-020GM025A HD2KZ1-020GM040A HD2KZ1-020GM060A HD2KZ1-025GM008A HD2KZ1-025GM015A HD2KZ1-025GM025A HD2KZ1-025GM040A HD2KZ1-025GM060A HD2KZ-008GM008A HD2KZ-008GM015A HD2KZ-008GM025A HD2KZ-008GM040A HD2KZ-008GM060A HD2KZ-010GM008A HD2KZ-010GM015A HD2KZ-010GM025A HD2KZ-010GM040A HD2KZ-010GM060A HD2KZ-015GM008A HD2KZ-015GM015A HD2KZ-015GM025A HD2KZ-015GM040A HD2KZ-015GM060A HD2KZ-020GM008A HD2KZ-020GM015A HD2KZ-020GM025A HD2KZ-020GM040A HD2KZ-020GM060A HD2KZ-025GM008A HD2KZ-025GM015A HD2KZ-025GM025A HD2KZ-025GM040A HD2KZ-025GM060A HD2K-008GK008A HD2K-008GK015A HD2K-008GK025A HD2K-008GK040A HD2K-008GK060A HD2K-010GK008A HD2K-010GK015A HD2K-010GK025A HD2K-010GK040A HD2K-010GK060A HD2K-015GK008A HD2K-015GK015A HD2K-015GK025A HD2K-015GK040A HD2K-015GK060A HD2K-020GK008A HD2K-020GK015A HD2K-020GK025A HD2K-020GK040A HD2K-020GK060A HD2K-025GK008A HD2K-025GK015A HD2K-025GK025A HD2K-025GK040A HD2K-025GK060A HD2KO1-008GK008A HD2KO1-008GK015A HD2KO1-008GK025A HD2KO1-008GK040A HD2KO1-008GK060A HD2KO1-010GK008A HD2KO1-010GK015A HD2KO1-010GK025A HD2KO1-010GK040A HD2KO1-010GK060A HD2KO1-015GK008A HD2KO1-015GK015A HD2KO1-015GK025A HD2KO1-015GK040A HD2KO1-015GK060A HD2KO1-020GK008A HD2KO1-020GK015A HD2KO1-020GK025A HD2KO1-020GK040A HD2KO1-020GK060A HD2KO1-025GK008A HD2KO1-025GK015A HD2KO1-025GK025A HD2KO1-025GK040A HD2KO1-025GK060A HD2KO-008GK008A HD2KO-008GK015A HD2KO-008GK025A HD2KO-008GK040A HD2KO-008GK060A HD2KO-010GK008A HD2KO-010GK015A HD2KO-010GK025A HD2KO-010GK040A HD2KO-010GK060A HD2KO-015GK008A HD2KO-015GK015A HD2KO-015GK025A HD2KO-015GK040A HD2KO-015GK060A HD2KO-020GK008A HD2KO-020GK015A HD2KO-020GK025A HD2KO-020GK040A HD2KO-020GK060A HD2KO-025GK008A HD2KO-025GK015A HD2KO-025GK025A HD2KO-025GK040A HD2KO-025GK060A HD2KZ1-008GK008A HD2KZ1-008GK015A HD2KZ1-008GK025A HD2KZ1-008GK040A HD2KZ1-008GK060A HD2KZ1-010GK008A HD2KZ1-010GK015A HD2KZ1-010GK025A HD2KZ1-010GK040A HD2KZ1-010GK060A HD2KZ1-015GK008A HD2KZ1-015GK015A HD2KZ1-015GK025A HD2KZ1-015GK040A HD2KZ1-015GK060A HD2KZ1-020GK008A HD2KZ1-020GK015A HD2KZ1-020GK025A HD2KZ1-020GK040A HD2KZ1-020GK060A HD2KZ1-025GK008A HD2KZ1-025GK015A HD2KZ1-025GK025A HD2KZ1-025GK040A HD2KZ1-025GK060A HD2KZ-008GK008A HD2KZ-008GK015A HD2KZ-008GK025A HD2KZ-008GK040A HD2KZ-008GK060A HD2KZ-010GK008A HD2KZ-010GK015A HD2KZ-010GK025A HD2KZ-010GK040A HD2KZ-010GK060A HD2KZ-015GK008A HD2KZ-015GK015A HD2KZ-015GK025A HD2KZ-015GK040A HD2KZ-015GK060A HD2KZ-020GK008A HD2KZ-020GK015A HD2KZ-020GK025A HD2KZ-020GK040A HD2KZ-020GK060A HD2KZ-025GK008A HD2KZ-025GK015A HD2KZ-025GK025A HD2KZ-025GK040A HD2KZ-025GK060A |
