Датчик расхода HM1K
- Высокая коммутируемая мощность
- Компактная конструкция
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких сред с подпружиненным поршнем и магнитным срабатыванием микровыключателя. Прочная конструкция из латуни или нержавеющей стали.
Технические данные
| Переключатель | микровыключатель | |
| Номинальный диаметр | DN 8...25 | |
| Технологическое соединение |
внутренняя резьба G 1/4–G 1 дюйм (дополнительные технологические соединения доступны по запросу) |
|
| Диапазон переключения | 0,1...74 л/мин | Подробности см. в таблице «Диапазоны». |
| Потери давления | 0,4–1,6 бар при Qmax. | |
| Qmax. | до 100 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 200 бар | |
| Температура рабочей среды | -20...+70 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода, масло (газы и агрессивные среды по запросу) | |
| Монтажная схема |
переключатель № 0.371 |
|
|
Опция: переключатель № 0.282 |
||
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | Макс. 5 А (круглый штепсельный разъем, макс. 4 А) | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 | |
| Электрическое подключение |
Штекер DIN 43650-A / ISO 4400 Опция для круглого штепсельного разъема M12x1, 4-контактного |
|
Материалы, контактирующие с рабочей средой |
Латунная конструкция: CW614N никелированная, CW614N, 1.4310, магнитотвердый феррит, бутадиен-нитрильный каучук (БНК) | Конструкция из нержавеющей стали: 1.4571, 1.4404, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ, фторэластомер |
| Материалы, не контактирующие с рабочей средой | Полиамид, CW614N, бутадиен-нитрильный каучук | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Горизонтальный внутренний поток; переключающая головка сверху. | |
Диапазоны
Для диапазонов переключения детали, указанные в таблице, соответствуют горизонтальному внутреннему потоку и уменьшающемуся расходу; для диапазонов индикации они соответствуют горизонтальному внутреннему потоку и увеличивающемуся расходу.
Стандартный тип HM1K
| Диапазон переключения л/мин, H2O |
Диапазон индикации (опция) л/мин H2O |
Qmax. рекомендуемый |
Потери давления бар при Qmax. H2O |
| 0,1 - 0,8 | 0,1 - 1,2 | 6 | 0,4 |
| 0,5 - 4,0 | 0,5 - 6,0 | 10 | 0,5 |
| 1,0 - 8,0 | 1,0 - 12,0 | 20 | 0,6 |
| 2,0 - 16,0 | 2,0 - 23,0 | 30 | 0,4 |
| 3,0 - 26,0 | 3,0 - 34,0 | 40 | |
| 4,0 - 36,0 | 4,0 - 45,0 | 60 | 0,8 |
| 6,0 - 55,0 | 6,0 - 65,0 | 80 | 1,4 |
| 20,0 - 74,0 | 20,0 - 85,0 | 100 | 1,6 |

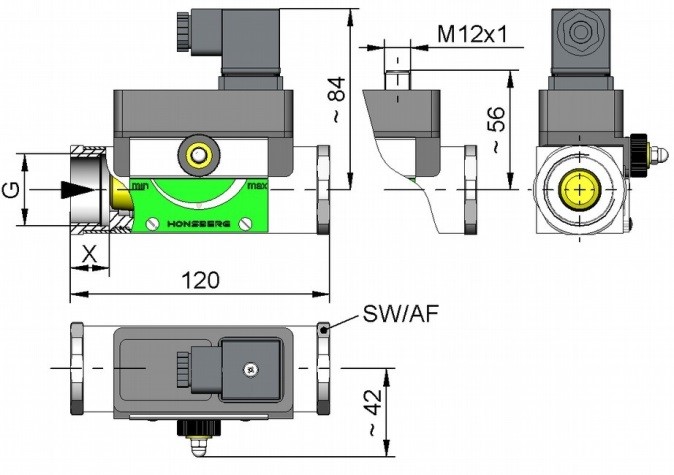

Размеры и вес
| G | Типы | SW | X |
Вес кг |
|
| Латунь | G 1/4 | ...-008GM | 40 | 15 | 1,4 |
| G 3/8 | ...-010GM | ||||
| G 1/2 | ...-015GM | 1,3 | |||
| G 3/4 | ...-020GM | 18 | |||
| G 1 | ...-025GM | 1,2 | |||
| Нержавеющая сталь | G 1/4 | ...-008GK | 41 | 15 | 1,4 |
| G 3/8 | ...-010GK | ||||
| G 1/2 | ...-015GK | 1,3 | |||
| G 3/4 | ...-020GK | 18 | |||
| G 1 | ...-025GK | 1,2 |
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные и индуктивные нагрузки следует эксплуатировать с использованием защитной цепи.

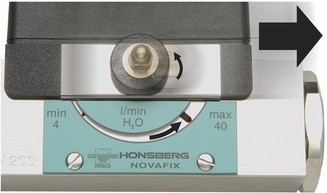

Регулировка
Если требуется установить значение переключения, можно отрегулировать переключающую головку регулировкой шестерни. По достижении требуемого значения переключения необходимо зафиксировать переключающее устройство с помощью стопорного болта (SW 8).
Код для заказа
| 1. | Варианты индикации | |
| - | без механического индикатора | |
| O1- | с индикатором отображения измерений сбоку O1 | |
| O- | с индикатором отображения измерений сбоку O | |
| 2. | Номинальный диаметр | |
| 008 | DN 8 - G 1/4 | |
| 010 | DN 10 - G 3/8 | |
| 015 | DN 15 - G 1/2 | |
| 020 | DN 20 - G 3/4 | |
| 025 | DN 25 - G 1 | |
| 3. | Технологическое соединение | |
| G | внутренняя резьба | |
| 4. | Материал соединения | |
| M | Латунь | |
| K | Нерж. сталь | |
| 5. | HM1K – Диапазон переключения для H2O при горизонтальном внутреннем потоке | |
| 001 | 0,1 - 0,8 л/мин | |
| 004 | 0,5 - 4,0 л/мин | |
| 008 | 1,0 - 8,0 л/мин | |
| 016 | 2,0 - 16,0 л/мин | |
| 026 | 3,0 - 26,0 л/мин | |
| 036 | 4,0 - 36,0 л/мин | |
| 055 | 6,0 - 55,0 л/мин | |
| 074 | 20,0 - 74,0 л/мин | |
Опции
- Сигнальная лампа красного или красного/зеленого цвета в штекере DIN 43650-A
- Позолоченный контакт
- Усиленный поршень (только если из латуни)
- Соединение для круглого штепсельного разъема M12x1
- Переключающая головка с металлической крышкой
- Шкала регулировки с делениями в л/мин
- Значения переключения для нефти или газа
- Специальные значения
- Отображение температуры 0...120 °C
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон переключения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон переключения).
Коды заказов
|
HM1K-008GM001 HM1K-008GM004 HM1K-008GM008 HM1K-008GM016 HM1K-008GM026 HM1K-008GM036 HM1K-008GM055 HM1K-008GM074 HM1K-010GM001 HM1K-010GM004 HM1K-010GM008 HM1K-010GM016 HM1K-010GM026 HM1K-010GM036 HM1K-010GM055 HM1K-010GM074 HM1K-015GM001 HM1K-015GM004 HM1K-015GM008 HM1K-015GM016 HM1K-015GM026 HM1K-015GM036 HM1K-015GM055 HM1K-015GM074 HM1K-020GM001 HM1K-020GM004 HM1K-020GM008 HM1K-020GM016 HM1K-020GM026 HM1K-020GM036 HM1K-020GM055 HM1K-020GM074 HM1K-025GM001 HM1K-025GM004 HM1K-025GM008 HM1K-025GM016 HM1K-025GM026 HM1K-025GM036 HM1K-025GM055 HM1K-025GM074 HM1KO1-008GM001 HM1KO1-008GM004 HM1KO1-008GM008 HM1KO1-008GM016 HM1KO1-008GM026 HM1KO1-008GM036 HM1KO1-008GM055 HM1KO1-008GM074 HM1KO1-010GM001 HM1KO1-010GM004 HM1KO1-010GM008 HM1KO1-010GM016 HM1KO1-010GM026 HM1KO1-010GM036 HM1KO1-010GM055 HM1KO1-010GM074 HM1KO1-015GM001 HM1KO1-015GM004 HM1KO1-015GM008 HM1KO1-015GM016 HM1KO1-015GM026 HM1KO1-015GM036 HM1KO1-015GM055 HM1KO1-015GM074 HM1KO1-020GM001 HM1KO1-020GM004 HM1KO1-020GM008 HM1KO1-020GM016 HM1KO1-020GM026 HM1KO1-020GM036 HM1KO1-020GM055 HM1KO1-020GM074 HM1KO1-025GM001 HM1KO1-025GM004 HM1KO1-025GM008 HM1KO1-025GM016 HM1KO1-025GM026 HM1KO1-025GM036 HM1KO1-025GM055 HM1KO1-025GM074 HM1KO-008GM001 HM1KO-008GM004 HM1KO-008GM008 HM1KO-008GM016 HM1KO-008GM026 HM1KO-008GM036 HM1KO-008GM055 HM1KO-008GM074 HM1KO-010GM001 HM1KO-010GM004 HM1KO-010GM008 HM1KO-010GM016 HM1KO-010GM026 HM1KO-010GM036 HM1KO-010GM055 HM1KO-010GM074 HM1KO-015GM001 HM1KO-015GM004 HM1KO-015GM008 HM1KO-015GM016 HM1KO-015GM026 HM1KO-015GM036 HM1KO-015GM055 HM1KO-015GM074 HM1KO-020GM001 HM1KO-020GM004 HM1KO-020GM008 HM1KO-020GM016 HM1KO-020GM026 HM1KO-020GM036 HM1KO-020GM055 HM1KO-020GM074 HM1KO-025GM001 HM1KO-025GM004 HM1KO-025GM008 HM1KO-025GM016 HM1KO-025GM026 HM1KO-025GM036 HM1KO-025GM055 HM1KO-025GM074 HM1K-008GK001 HM1K-008GK004 HM1K-008GK008 HM1K-008GK016 HM1K-008GK026 HM1K-008GK036 HM1K-008GK055 HM1K-008GK074 HM1K-010GK001 HM1K-010GK004 HM1K-010GK008 HM1K-010GK016 HM1K-010GK026 HM1K-010GK036 HM1K-010GK055 HM1K-010GK074 HM1K-015GK001 HM1K-015GK004 HM1K-015GK008 HM1K-015GK016 HM1K-015GK026 HM1K-015GK036 HM1K-015GK055 HM1K-015GK074 HM1K-020GK001 HM1K-020GK004 HM1K-020GK008 HM1K-020GK016 HM1K-020GK026 HM1K-020GK036 HM1K-020GK055 HM1K-020GK074 HM1K-025GK001 HM1K-025GK004 HM1K-025GK008 HM1K-025GK016 HM1K-025GK026 HM1K-025GK036 HM1K-025GK055 HM1K-025GK074 HM1KO1-008GK001 HM1KO1-008GK004 HM1KO1-008GK008 HM1KO1-008GK016 HM1KO1-008GK026 HM1KO1-008GK036 HM1KO1-008GK055 HM1KO1-008GK074 HM1KO1-010GK001 HM1KO1-010GK004 HM1KO1-010GK008 HM1KO1-010GK016 HM1KO1-010GK026 HM1KO1-010GK036 HM1KO1-010GK055 HM1KO1-010GK074 HM1KO1-015GK001 HM1KO1-015GK004 HM1KO1-015GK008 HM1KO1-015GK016 HM1KO1-015GK026 HM1KO1-015GK036 HM1KO1-015GK055 HM1KO1-015GK074 HM1KO1-020GK001 HM1KO1-020GK004 HM1KO1-020GK008 HM1KO1-020GK016 HM1KO1-020GK026 HM1KO1-020GK036 HM1KO1-020GK055 HM1KO1-020GK074 HM1KO1-025GK001 HM1KO1-025GK004 HM1KO1-025GK008 HM1KO1-025GK016 HM1KO1-025GK026 HM1KO1-025GK036 HM1KO1-025GK055 HM1KO1-025GK074 HM1KO-008GK001 HM1KO-008GK004 HM1KO-008GK008 HM1KO-008GK016 HM1KO-008GK026 HM1KO-008GK036 HM1KO-008GK055 HM1KO-008GK074 HM1KO-010GK001 HM1KO-010GK004 HM1KO-010GK008 HM1KO-010GK016 HM1KO-010GK026 HM1KO-010GK036 HM1KO-010GK055 HM1KO-010GK074 HM1KO-015GK001 HM1KO-015GK004 HM1KO-015GK008 HM1KO-015GK016 HM1KO-015GK026 HM1KO-015GK036 HM1KO-015GK055 HM1KO-015GK074 HM1KO-020GK001 HM1KO-020GK004 HM1KO-020GK008 HM1KO-020GK016 HM1KO-020GK026 HM1KO-020GK036 HM1KO-020GK055 HM1KO-020GK074 HM1KO-025GK001 HM1KO-025GK004 HM1KO-025GK008 HM1KO-025GK016 HM1KO-025GK026 HM1KO-025GK036 HM1KO-025GK055 HM1KO-025GK074 |
