Датчик расхода HM2K
- Высокая коммутируемая мощность
- Компактная конструкция
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких или газообразных сред, с подпружиненным поршнем и магнитным срабатыванием микровыключателя. Прочная конструкция из латуни или нержавеющей стали.
Технические данные
| Переключатель | микровыключатель | |
| Номинальный диаметр | DN 8...25 | |
| Технологическое соединение |
внутренняя резьба G 1/4–G 1 дюйм (дополнительные технологические соединения доступны по запросу) |
|
| Диапазон переключения | 0,5...55 л/мин | Подробности см. в таблице «Диапазоны». |
| Потери давления | 1,1...1,6 бар при Qmax. | |
| Qmax. | до 80 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 200 бар | |
| Температура рабочей среды | -20...+70 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | нефть | |
| Монтажная схема |
переключатель № 0.371 Опция: переключатель № 0.282 |
|
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | Макс. 5 А (круглый штепсельный разъем, макс. 4 А) | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 | |
| Электрическое подключение |
Штекер DIN 43650-A / ISO 4400 Опция для круглого штепсельного разъема M12x1, 4-контактного |
|
Материалы, контактирующие с рабочей средой |
Латунная конструкция: CW614N никелированная, CW614N, 1.4310, магнитотвердый феррит, бутадиен-нитрильный каучук (БНК) | Конструкция из нержавеющей стали: 1.4571, 1.4404, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ, фторэластомер |
| Материалы, не контактирующие с рабочей средой | Полиамид, CW614N, бутадиен-нитрильный каучук | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Горизонтальный внутренний поток; переключающая головка сверху. | |
Диапазоны
Для диапазонов переключения детали, указанные в таблице, соответствуют горизонтальному внутреннему потоку и уменьшающемуся расходу; для диапазонов индикации они соответствуют горизонтальному внутреннему потоку и увеличивающемуся расходу.
HM2K с компенсацией вязкости
| Диапазон переключения | Диапазон индикации (опция) |
Qmax. рекомендуемый |
Потери давления бар при Qmax. масло мм²/с |
Стабильность вязкости ±8 %, мин. |
||||
|
л/мин, масло 30...330 мм²/с |
30 | 60 | 100 | 205 | 330 | |||
| 0,5 - 0,6 | 0,5 - 10 | 12 | 1,1 | 1,4 | 1,6 | 2,8 | 3,5 |
±0,3 л/мин |
| 1,5 - 12,0 | 1,5 - 20 | 22 | 2,2 | 2,3 | 2,4 |
±0,5 л/мин |
||
| 2,5 - 22,0 | 2,5 - 30 | 35 | 1,9 | 2,0 | 2,1 | 2,3 | 2,9 |
±0,8 л/мин |
| 6,0 - 36,0 | 6,0 - 45 | 60 | 2,6 |
±2,7 л/мин |
||||
| 12,0 - 55,0 | 12,0 - 65 | 80 | 2,1 | 2,3 | 2,4 | 2,6 | 2,8 |
±3 л/мин |

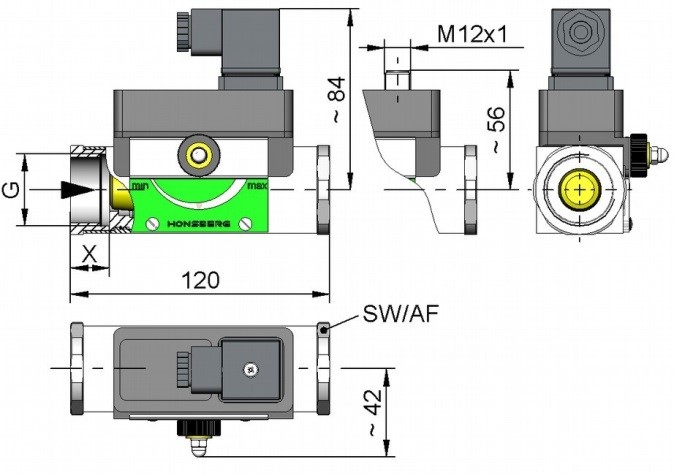

Размеры и вес
| G | Типы | SW | X |
Вес кг |
|
| Латунь | G 1/4 | ...-008GM | 40 | 15 | 1,4 |
| G 3/8 | ...-010GM | ||||
| G 1/2 | ...-015GM | 1,3 | |||
| G 3/4 | ...-020GM | 18 | |||
| G 1 | ...-025GM | 1,2 | |||
| Нержавеющая сталь | G 1/4 | ...-008GK | 41 | 15 | 1,4 |
| G 3/8 | ...-010GK | ||||
| G 1/2 | ...-015GK | 1,3 | |||
| G 3/4 | ...-020GK | 18 | |||
| G 1 | ...-025GK | 1,2 |
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные и индуктивные нагрузки следует эксплуатировать с использованием защитной цепи.

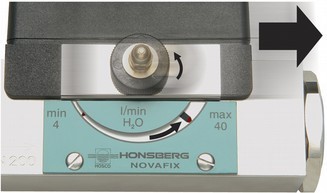

Регулировка
Если требуется установить значение переключения, можно отрегулировать переключающую головку регулировкой шестерни. По достижении требуемого значения переключения необходимо зафиксировать переключающее устройство с помощью стопорного болта (SW 8).
Код для заказа
| 1. | Варианты индикации | |
| - | без механического индикатора | |
| O1- | с индикатором отображения измерений сбоку O1 | |
| O- | с индикатором отображения измерений сбоку O | |
| 2. | Номинальный диаметр | |
| 008 | DN 8 - G 1/4 | |
| 010 | DN 10 - G 3/8 | |
| 015 | DN 15 - G 1/2 | |
| 020 | DN 20 - G 3/4 | |
| 025 | DN 25 - G 1 | |
| 3. | Технологическое соединение | |
| G внутренняя резьба | ||
| 4. | Материал соединения | |
| M | Латунь | |
| K | Нерж. сталь | |
| 5. | HM2K — Диапазон переключения для масла – 30...330 мм²/с при горизонтальном внутреннем потоке | |
| 006 | 0,5 - 6,0 л/мин | |
| 012 | 1,5 - 12,0 л/мин | |
| 022 | 2,5 - 22,0 л/мин | |
| 036 | 6,0 - 36,0 л/мин | |
| 055 | 12,0 - 55,0 л/мин | |
Опции
- Сигнальная лампа красного или красного/зеленого цвета в штекере DIN 43650-A
- Позолоченный контакт
- Соединение для круглого штепсельного разъема M12x1
- Переключающая головка с металлической крышкой
- Шкала регулировки с делениями в л/мин
- Специальные значения
- Отображение температуры 0...120 °C
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон переключения).
Коды заказов
|
