Датчик расхода HR1MV
- Стабилизированная вязкость от 30 до 200 мм²/с
- Высокая коммутируемая мощность
- Прочная конструкция
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких сред с подпружиненным поршнем и магнитным срабатыванием геркона. Прочная конструкция из латуни или нержавеющей стали.
Технические данные
| Переключатель | Геркон | |
| Номинальный диаметр | DN 32...50 | |
| Технологическое соединение |
Внутренняя резьба G 11/4...G 2 дюйма (дополнительные технологические соединения доступны по запросу) |
|
| Диапазон переключения | 2...220 л/мин | Подробности см. в таблице «Диапазоны». |
| Qmax. | до 250 л/мин | |
| Допуск | ±5 % от полного диапазона измерений плюс допуск на изменение вязкости | |
| Сопротивление давления | PN 200 бар | |
| Температура рабочей среды | -20...+120 °C, с индикатором Z: -20...+70 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода, масла (газы и агрессивные среды – по запросу) | |
| Монтажная схема | переключатель ,№ 0.227 | |
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 1,5 А | |
| Коммутационная способность | макс. 50 ВА | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 | |
| Электрическое подключение |
кабель 2,5 м, опция: разъем DIN 43650-A / ISO 4400 или круглый штепсельный разъем M12x1, 4-контактный |
|
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, CW614N, 1.4310, магнитотвердый феррит, DN 32...40: Бутадиен-нитрильный каучук | Конструкция из нержавеющей стали: 1.4571, 1.4404, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ, DN 32...40: Фторэластомер (FKM) |
| Материалы, не контактирующие с рабочей средой | сталь с покрытием Rilsal, CW614N, бутадиен-нитрильный каучук | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный поток внутрь слева; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны
Для диапазонов переключения детали, указанные в таблице, соответствуют горизонтальному внутреннему потоку и уменьшающемуся расходу; для диапазонов индикации они соответствуют горизонтальному внутреннему потоку и увеличивающемуся расходу.
|
Диапазон переключения л/мин, H2O или масло 30...200 мм2/с |
Диапазон индикации л/мин, H2O или масло 30...200 мм2/с |
Qmax. рекомендуемый |
| 2 - 12 | 2 - 15 | 50 |
| 5 - 20 | 5 - 25 | 60 |
| 10 - 40 | 10 - 45 | 100 |
| 20 - 60 | 20 - 65 | 150 |
| 30 - 100 | 30 - 110 | 200 |
| 50 - 150 | 50 - 160 | 230 |
| 100 - 200 | 100 - 220 | 250 |

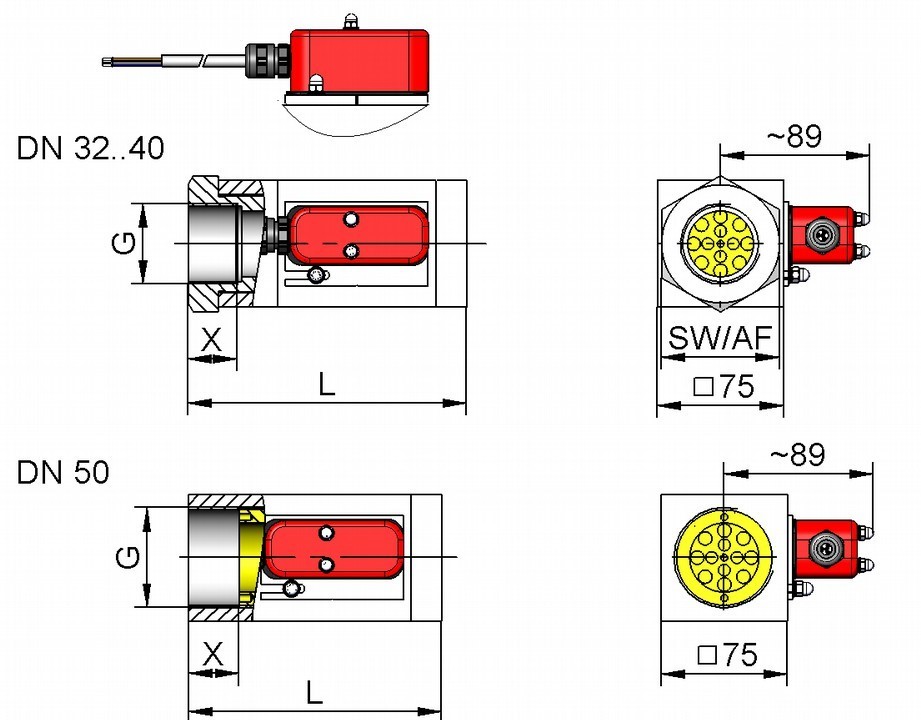

Размеры и вес
| DN | G | Типы | L | SW | X |
Вес кг |
| 32 | G 1 1/4 | HR1MV-0032G. | 165 | 70 | 29 | 6,0 |
| 40 | G 1 1/2 | HR1MV-0040G. | 165 | 5,7 | ||
| 50 | G 2 | HR1MV-0050G. | 150 | - | 26 | 5,2 |
Обращение и эксплуатация. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.

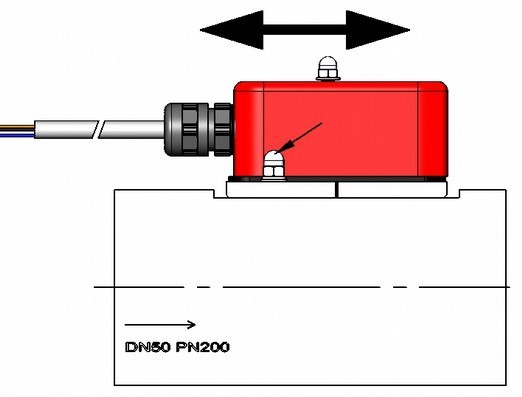

Регулировка
Если требуется установить значение переключения, необходимо отрегулировать переключающую головку в продольном направлении. По достижении требуемого значения переключения необходимо зафиксировать переключающее устройство с помощью крепежных болтов.
Код для заказа
○ - Опция
| 1. | Варианты индикации | |
| - | без механического индикатора | |
| O- | с индикатором отображения измерений сбоку O | |
| 2. | Номинальный диаметр | |
| 032 | DN 32 - G 11/4 | |
| 040 | DN 40 - G 11/2 | |
| 050 | DN 50 - G 2 | |
| 3. | Технологическое соединение | |
| G | внутренняя резьба | |
| 4. | Материал соединения | |
| M | Латунь | |
| K ○ | Нерж. сталь | |
| 5. | Диапазон переключения для H2O или масла – 30...200 мм2/с при горизонтальном внутреннем потоке | |
| 012 | 2 - 12 л/мин | |
| 025 | 5 - 25 л/мин | |
| 040 | 10 - 40 л/мин | |
| 060 | 20 - 60 л/мин | |
| 100 | 30 - 100 л/мин | |
| 150 | 50 - 150 л/мин | |
| 200 | 100 - 200 л/мин | |
| 6. | Специальная переключающая головка | |
| A | переключающая головка ATEX A-H1.2. Закажите переключающую головку для использования во взрывоопасной среде дополнительно. | |
Опции
- Сигнальная лампа красного или красного/зеленого цвета в колпаке
- Родиевый контакт (250 В перем. тока, 0,5 А, 30 ВА)
- Указатель температуры до 120 °C
- Усиленный поршень
- Дополнительная переключающая головка
- Штекер DIN 43650-A / ISO 4400, Tuchel или Harting
- Соединение для круглого штепсельного разъема M12x1
- Контроль температуры
- Демпфирование для мониторинга газа
- Значения переключения для нефти или газа
- Специальные значения
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон переключения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон переключения).
Коды заказов
|
