Датчик расхода HR2VK1
- Оптимизирован для использования с маслом
- Стабилизированная вязкость
- Прочная конструкция
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких сред с подпружиненным поршнем и магнитным срабатыванием геркона. Прочная конструкция из латуни или нержавеющей стали.
Технические данные
| Переключатель | Геркон | |
| Номинальныйдиаметр | DN 32 / 40 / 50 | |
| Технологическоесоединение |
Внутренняя резьба G 1 1/4...G 2 дюйма (дополнительные технологические соединения доступны по запросу) |
|
| Диапазонпереключения | 10...120 л/мин | Подробности см. в таблице «Диапазоны». |
| Потеридавления | ~4...7 бар при Qmax | |
| Qmax. | до 160 л/мин | |
| Допуск | ±10 % полного диапазона измерений при постоянной вязкости | |
| Стабильностьвязкости | среднее отклонение ±7%, макс. 18% (20-330 мм²/с) от полного диапазона измерений | |
| Сопротивлениедавления | PS 200 бар | |
| Температурарабочейсреды | -20...+120 °C | |
| Температураокружающейсреды | -20...+70 °C | |
| Рабочаясреда | нефть | |
| Монтажнаясхема |
Трансформатор № 0.213 Опция: переключатель № 0.282 |
|
| Монтажнаясхема | Опция: красный или красный/зеленый светодиод в штекере DIN 43650-A / ISO 4400 | |
| Переключающеенапряжение | макс. 250 В перем. тока | |
| Переключающийток | макс. 1,5 А | |
| Характеристикипереключателя | макс. 50 ВА | |
| Классзащиты | 2 – безопасная изоляция | |
| Защитаотпроникновенияжидкостиипыли | IP 65 | |
| Электрическоеподключение | разъем DIN 43650-A / ISO 44000, опция для круглого штепсельного разъема M12x1, 4-контактного | |
| Материалы, контактирующиесрабочейсредой | Латунная конструкция: CW614N никелированная, CW614N, 1.4305, 1.4310, магнитотвердый феррит | Конструкция из нержавеющей стали: 1.4571, 1.4310, магнитотвердый феррит |
| Материалы, неконтактирующиесрабочейсредой | CW614N никелированная, поликарбонат, полиамид, бутадиен-нитрильный каучук, 1.4301, CW508L никелированная, | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажноеположение | Стандартный вариант: горизонтальный поток внутрь слева; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |

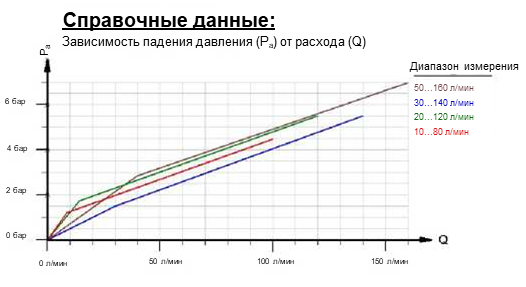

Диапазоны
Для диапазонов переключения детали, указанные в таблице, соответствуют горизонтальному внутреннему потоку и уменьшающемуся расходу; для диапазонов индикации они соответствуют горизонтальному внутреннему потоку и увеличивающемуся расходу.
|
Диапазон переключения л/мин, масло 20...330 мм2/с |
Диапазон индикации л/мин, масло 20...330 мм2/с |
Qmax. рекомендуемый л/мин |
Потери давления бар при Qmax. нефть |
| 10 - 40 | 10 - 60 | 100 | 4 |
| 15 - 55 | 20 - 100 | 120 | 5 |
| 40 - 90 | 40 - 120 | 140 | 5 |
| 50 - 120 | 50 - 150 | 160 | 7 |

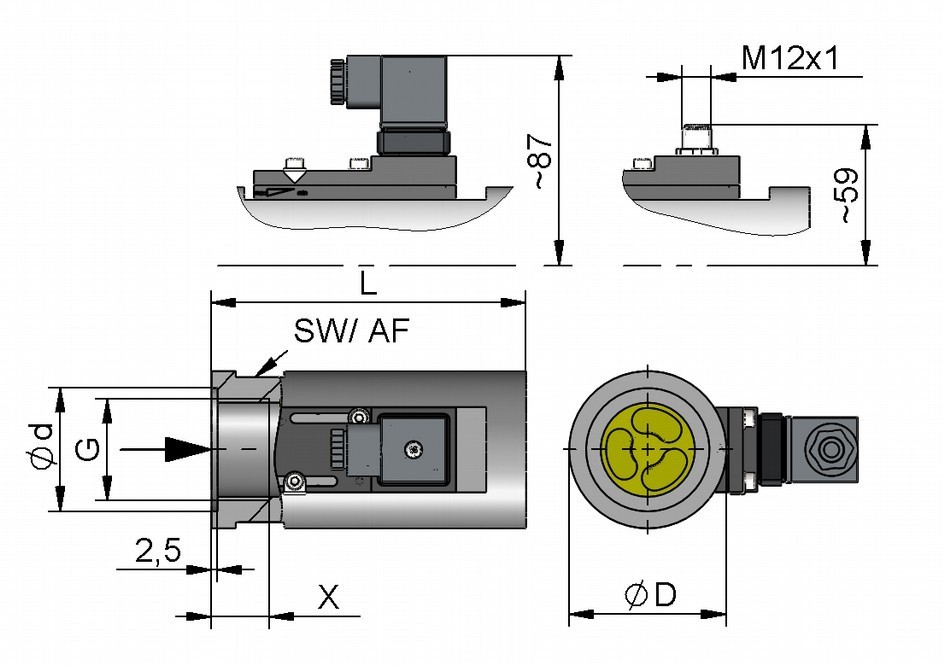

Размеры и вес
| DN | G | Типы | L | ØD | SW | Ød | X |
Вес кг |
| 32 | G 1 1/4 | HR2VK1-032GM | 130 | 65 | 60 | 51 | 23 | 2,6 |
| 40 | G 1 1/2 | HR2VK1-040GM | 170 | 56 | 24 | 3,2 | ||
| 50 | G 2 | HR2VK1-050GM | 185 | 80 | 75 | 70 | 26 | 5,3 |
Обращение и эксплуатация. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- При неблагоприятных условиях давления, например, при свободном выходе, существует опасность кавитации.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка
Если требуется установить значение переключения, необходимо отрегулировать переключающую головку в продольном направлении. По достижении требуемого значения переключения необходимо зафиксировать переключающее устройство с помощью крепежных болтов.
Код для заказа
| 1. | Варианты режимов отображения | |
| - | без механического индикатора | |
| O1- | с индикатором отображения измерений сбоку O1 | |
| Z1- | с индикатором отображения измерений спереди Z1 | |
| 2. | Номинальный диаметр | |
| 032 | DN 32 - G 1 1/4 | |
| 040 | DN 40 - G 1 1/2 | |
| 050 | DN 50 - G 2 | |
| 3. | Технологическое соединение | |
| G | внутренняя резьба | |
| 4. | Материал соединения | |
| M | Латунь | |
| K | Нерж. сталь | |
| 5. | Диапазон переключения для H2O при горизонтальном внутреннем потоке | |
| 040 | 10 - 40 л/мин | |
| 055 | 15 - 55 л/мин | |
| 090 | 40 - 90 л/мин | |
| 120 | 50 - 120 л/мин | |
Опции
- Специальные значения
- Сигнальная лампа красного или красного/зеленого цвета
- Соединение для круглого штепсельного разъема M12x1
- Родиевый контакт 250 В перем. тока, 0,5 А, 30 ВА
- От двух до четырех переключающих головок
- Переключающие головки ATEX A-H4.1 и A-H4.2
Информация для оформления заказа
Укажите направление потока, рабочую среду и диапазон переключения
Коды заказов
|
HR2VK1-032GM040 HR2VK1-032GM055 HR2VK1-032GM090 HR2VK1-032GM120 HR2VK1-040GM040 HR2VK1-040GM055 HR2VK1-040GM090 HR2VK1-040GM120 HR2VK1-050GM040 HR2VK1-050GM055 HR2VK1-050GM090 HR2VK1-050GM120 HR2VK1-O1-032GM040 HR2VK1-O1-032GM055 HR2VK1-O1-032GM090 HR2VK1-O1-032GM120 HR2VK1-O1-040GM040 HR2VK1-O1-040GM055 HR2VK1-O1-040GM090 HR2VK1-O1-040GM120 HR2VK1-O1-050GM040 HR2VK1-O1-050GM055 HR2VK1-O1-050GM090 HR2VK1-O1-050GM120 HR2VK1-Z1-032GM040 HR2VK1-Z1-032GM055 HR2VK1-Z1-032GM090 HR2VK1-Z1-032GM120 HR2VK1-Z1-040GM040 HR2VK1-Z1-040GM055 HR2VK1-Z1-040GM090 HR2VK1-Z1-040GM120 HR2VK1-Z1-050GM040 HR2VK1-Z1-050GM055 HR2VK1-Z1-050GM090 HR2VK1-Z1-050GM120 HR2VK1-032GK040 HR2VK1-032GK055 HR2VK1-032GK090 HR2VK1-032GK120 HR2VK1-040GK040 HR2VK1-040GK055 HR2VK1-040GK090 HR2VK1-040GK120 HR2VK1-050GK040 HR2VK1-050GK055 HR2VK1-050GK090 HR2VK1-050GK120 HR2VK1-O1-032GK040 HR2VK1-O1-032GK055 HR2VK1-O1-032GK090 HR2VK1-O1-032GK120 HR2VK1-O1-040GK040 HR2VK1-O1-040GK055 HR2VK1-O1-040GK090 HR2VK1-O1-040GK120 HR2VK1-O1-050GK040 HR2VK1-O1-050GK055 HR2VK1-O1-050GK090 HR2VK1-O1-050GK120 HR2VK1-Z1-032GK040 HR2VK1-Z1-032GK055 HR2VK1-Z1-032GK090 HR2VK1-Z1-032GK120 HR2VK1-Z1-040GK040 HR2VK1-Z1-040GK055 HR2VK1-Z1-040GK090 HR2VK1-Z1-040GK120 HR2VK1-Z1-050GK040 HR2VK1-Z1-050GK055 HR2VK1-Z1-050GK090 HR2VK1-Z1-050GK120 |
