Датчик расхода HR2VZ1
- Стабилизированная вязкость
- Индивидуальная калибровка индикатора
- Компактная конструкция
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких сред с подпружиненным поршнем и магнитным срабатыванием геркона. Прочная конструкция из латуни или нержавеющей стали.
Технические данные
| Переключатель | Нет | |
| Номинальный диаметр | DN 32 / 40 / 50 | |
| Технологическое соединение |
Внутренняя резьба G 1 1/4...G 2 дюйма (дополнительные технологические соединения доступны по запросу) |
|
| Диапазон индикации | 10...150 л/мин | Подробности см. в таблице «Диапазоны». |
| Потери давления | ~4...7 бар при Qmax | |
| Qmax. | до 160 л/мин | |
| Допуск | ±10 % полного диапазона измерений при постоянной вязкости | |
| Стабильность вязкости | среднее отклонение ±7%, макс. 18% (20-330 мм²/с) от полного диапазона измерений | |
| Сопротивление давления | PS 200 бар | |
| Температура рабочей среды | -20...+120 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | нефть | |
| Электрическое подключение | нет | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, CW614N, 1.4305, 1.4310, магнитотвердый феррит | Конструкция из нержавеющей стали: 1.4571, 1.4310, магнитотвердый феррит |
| Материалы, не контактирующие с рабочей средой | CW614N никелированная, поликарбонат, акрил | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный поток внутрь слева; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |

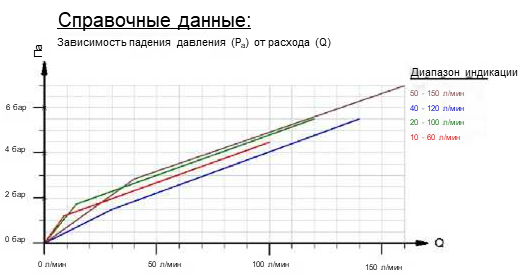

Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с увеличением расхода.
|
Диапазон индикации л/мин, масло 20 - 330 мм2/с |
Qmax. Рекомендуемая л/мин |
Потери давления бар при Qmax нефть |
| 10 - 60 | 100 | 4 |
| 20 - 100 | 120 | 5 |
| 40 - 120 | 140 | 5 |
| 50 - 150 | 160 | 7 |
Возможны специальные диапазоны.
Диапазоны индикации датчика расхода HR2VK1.
Размеры и вес

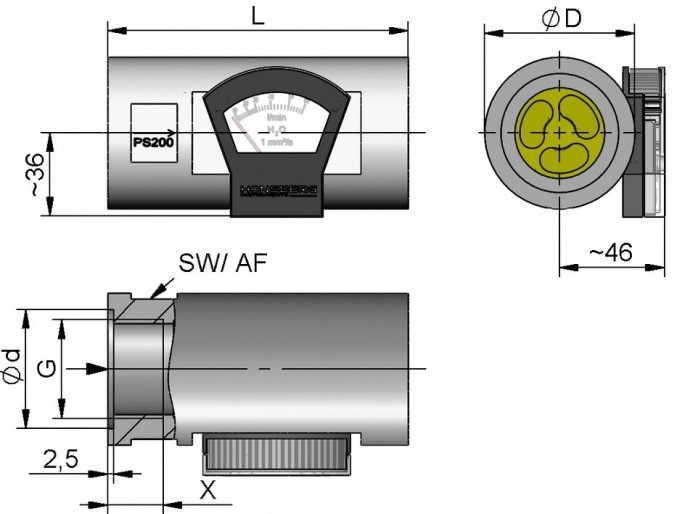

| DN | G | Типы | L | ØD | SW | Ød | X |
Вес кг |
| 32 | G 1 1/4 | HR2VZ1-032GM | 130 | 65 | 60 | 51 | 23 | 2,5 |
| 40 | G 1 1/2 | HR2VZ1-040GM | 170 | 56 | 24 | 3,1 | ||
| 50 | G 2 | HR2VZ1-050GM | 185 | 80 | 75 | 70 | 26 | 5,2 |
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- При неблагоприятных условиях давления, например, при свободном выходе, существует опасность кавитации.
Код для заказа
| 1. | Номинальный диаметр | |
| 032 | DN 32 - G 1 1/4 | |
| 040 | DN 40 - G 1 1/2 | |
| 050 | DN 50 - G 2 | |
| 2. | Технологическое соединение | |
| G | внутренняя резьба | |
| 3. | Материал соединения | |
| M | Латунь | |
| K | Нерж. сталь | |
| 4. | Диапазон индикации для H2O при горизонтальном внутреннем потоке | |
| 060 | 10 - 60 л/мин | |
| 100 | 15 - 100 л/мин | |
| 120 | 40 - 70 л/мин | |
| 150 | 50 - 150 л/мин | |
Опции
- Специальные значения
Информация для оформления заказа
Укажите направление потока, рабочую среду и диапазон индикации.
Коды заказов
|
HR2VZ1-032GM040 HR2VZ1-032GM055 HR2VZ1-032GM090 HR2VZ1-032GM120 HR2VZ1-040GM040 HR2VZ1-040GM055 HR2VZ1-040GM090 HR2VZ1-040GM120 HR2VZ1-050GM040 HR2VZ1-050GM055 HR2VZ1-050GM090 HR2VZ1-050GM120 HR2VZ1-032GK040 HR2VZ1-032GK055 HR2VZ1-032GK090 HR2VZ1-032GK120 HR2VZ1-040GK040 HR2VZ1-040GK055 HR2VZ1-040GK090 HR2VZ1-040GK120 HR2VZ1-050GK040 HR2VZ1-050GK055 HR2VZ1-050GK090 HR2VZ1-050GK120 |
