Датчик расхода LABO-HR2E-I / U / F / C
- Оптимизирован для использования с водой
- Выход 4...20 мА линеаризованный
- Выход 0...10 В, линеаризованный
- Частотный выход, пропорциональный, линейный
- Программируемый посредством обучения
- Светодиод для индикации состояния
- Цельнометаллический корпус
- Герметичный, степень защиты IP 67
- Все параметры программируются через USB-интерфейс ECI-1
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механическое реле расхода для жидких сред, с подпружиненным поршнем и магнитным срабатыванием датчиков Холла. Прочная конструкция из латуни или нержавеющей стали.
Электроника LABO обеспечивает различные выходные сигналы:
- Аналоговый сигнал 0/4...20 мА (LABO-HR2E-...I)
- Аналоговый сигнал 0/2...10 В (LABO-HR2E-...U)
- Частотный сигнал (LABO-HR2E-...F) или
- Сигнал значения Импульс / x литров (LABO-HR2E-...C) Также доступна модель с релейным выходом.
При желании может быть установлено конечное значение диапазона для существующего потока с помощью функции «обучения».
Технические данные
| Датчик | Аналоговые датчики Холла | |
| Номинальный диаметр | DN 32 / 40 / 50 | |
| Технологическое соединение |
Внутренняя резьба G 11/4...G 2 дюйм (дополнительные технологические соединения доступны по запросу) |
|
| Диапазон измерения | 5...300 л/мин | Подробности см. в Таблице «Диапазоны». |
| Потери давления | ~1 бар при Qmax. | |
| Qmax. | до 300 л/мин | |
| Точность измерения: | ±8 % полного диапазона измерений | |
| Сопротивление давления | PS 200 бар | |
| Температура рабочей среды | -20...+85 °С; , опция: -20...+120 °С | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода | |
| Монтажная схема | См. раздел «Монтажная схема» | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, CW614N, 1.4305, 1.4310, магнитотвердый феррит | Конструкция из нержавеющей стали: 1.4571, 1.4310, магнитотвердый феррит |
| Материалы, не контактирующие с рабочей средой | CW614N никелированная | |
| Источник питания | 18...30 В пост. тока | |
| Потребляемая мощность | <1 Вт | |
| Выходы |
LABO-.... I: Выходной ток 4...20 мА (альтернативно 0...20 мА) Макс. нагрузка 500 Ом |
|
|
LABO-... U: Выход по напряжению 0...10 В (альтернативно 2...10 В) Мин. нагрузка 1 кОм |
||
|
LABO-... F: Частотный выход Транзисторный выход «двухтактный» (устойчивый к короткому замыканию и защищенный от нарушения полярности) lвых = 100 мА макс. Выбираемая частота, макс. 2 кГц |
||
|
LABO-... C: Транзисторный выход «двухтактный» lвых = 100 мА макс. Длительность импульса 50 мс Импульс/значение следует указать при заказе. |
||
| Электрическое подключение | Для круглого штепсельного разъема M12x1, 4-контактного | |
| Индикация | Желтый светодиод (горит = нормальное состояние / не горит = аварийный сигнал / часто мигает = программирование) | |
| Защита от проникновения жидкости и пыли | IP 67 | |
| Вес | См. Таблицу «Размеры и вес» | |
| Соответствие | CE | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; возможны другие монтажные положения; монтажное положение влияет на диапазон измерения и переключения. | |

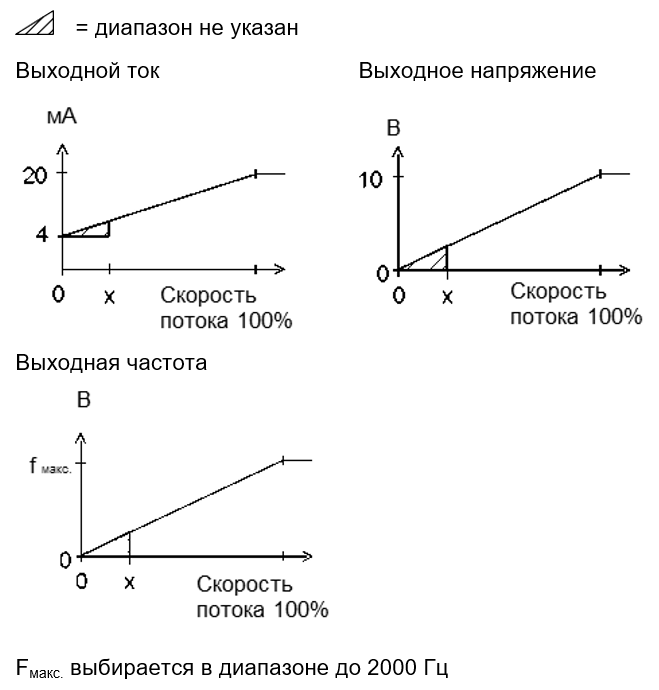

Кривые выходного сигнала
Значение x = начало указанного диапазона
Другие характеристики – по запросу.
Диапазоны
Данные в таблице для диапазонов измерения соответствуют горизонтальному внутреннему потоку с увеличением расхода.
Стандартный тип LABO-HR2E
|
Диапазон измерения л/мин H2O |
Qmax. рекомендуемый |
| 5 - 60 | 300 л/мин |
| 10-100 | 300 л/мин |
| 15-200 | 300 л/мин |
| 25-300 | 300 л/мин |
Возможны специальные диапазоны.
Монтажная схема
Пример подключения: PNP NPN

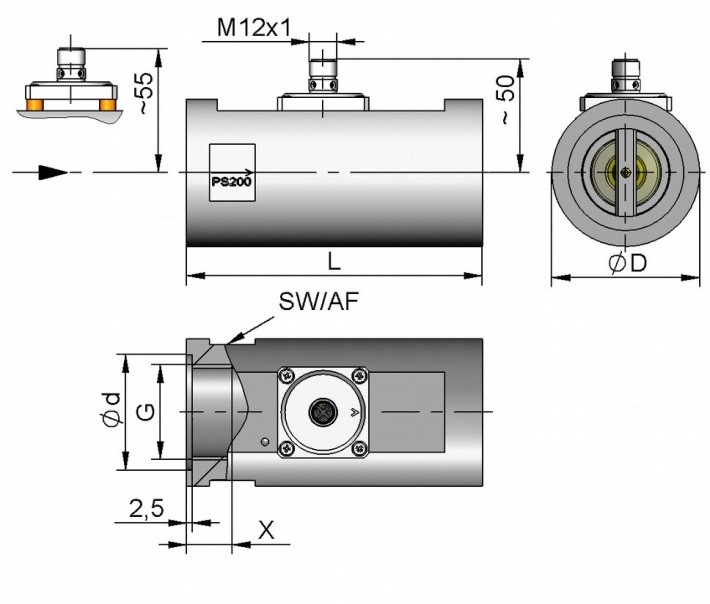

Размеры и вес
Включая электронику LABO
| DN | G | Типы | L | ØD | SW | Ød | X |
Вес кг |
| 32 | G 1 1/4 | HR2E -032GM | 130 | 65 | 60 | 51 | 23 | 2,6 |
| 40 | G 1 1/2 | HR2E -040GM | 170 | 65 | 60 | 56 | 24 | 3,2 |
| 50 | G 2 | HR2E -050GM | 185 | 80 | 75 | 70 | 26 | 5,3 |
Правила обращения и эксплуатации. Примечание
Конечное значение диапазона измерения может быть запрограммировано пользователем посредством «обучения». Возможность программирования должна быть указана при заказе, в противном случае устройство будет не программируемым.
Конфигуратор устройств ECI-1 с соответствующим программным обеспечением доступен в качестве удобной опции для программирования всех параметров с помощью ПК и для регулировки.
Функция обучения не доступна для LABO-HR2E-C.
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов)
Эксплуатация и программирование
Процесс обучения может осуществляться пользователем следующим образом:
- Создайте в трубопроводе соответствующий расход.
- Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, импульс от источника питания посредством перемычки или импульс от ПЛК), чтобы получить измеренное значение.
- После успешного завершения «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.
Устройства оснащены желтым светодиодом, который мигает во время подачи программирующего импульса.
Во время работы светодиод служит индикатором рабочего напряжения (для аналогового выхода) или состояния переключения (для частотного или импульсного выхода).
Чтобы избежать необходимости перехода в нежелательное рабочее состояние в целях «обучения», устройство может быть оснащено на заводе-изготовителе функцией «смещения обучения» (teach-offset). Точка «смещения обучения» прибавляется к текущему измеренному значению перед сохранением. Точка смещения может быть положительной или отрицательной.
Пример: Конец диапазона измерения должен быть установлен на 80 %. Однако безопасно допускается достигать только уровня 60 %. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При расходе 60 % в процессе обучения будет сохраняться значение 80 %.
Существует множество других параметров, которые при необходимости можно запрограммировать с помощью конфигуратора устройств ECI-1.
Код для заказа
Заказывается базовое устройство, т. е. HR2E-032GM100 с электроникой, например, LABO-HR2E-CPSD
○ - Опция
| 1. | Номинальный диаметр | |
| 032 | DN 32 - G 11/4 | |
| 040 | DN 40 - G 11/2 | |
| 050 | DN 50 - G 2 | |
| 2. | Технологическое соединение | |
| G | внутренняя резьба | |
| 3. | Материал соединения | |
| M | Латунь | |
| K | Нержавеющая сталь | |
| 4. | HR2E – Диапазон измерения по H2O для горизонтального внутреннего потока | |
| 060 | 5 - 60 л/мин | |
| 100 | 10 - 100 л/мин | |
| 200 | 15 - 200 л/мин | |
| 300 | 25 - 300 л/мин | |
| 5. | Выходной сигнал | |
| I | Выходной ток 4...20 мА | |
| U | Выходное напряжение 0...10 В | |
| F | Частотный выход | |
| C | Импульсный выход | |
| 6. | Программирование | |
| N | Без программирования («обучения») | |
| P ○ | Программируемый (возможно «обучение») | |
| 7. | Электрическое подключение | |
| S | Для круглого штепсельного разъема M12x1, 4-контактного | |
| 8. | Доп. комплектация | |
| D | Температура рабочей среды до 120 °C (с прокладками) | |
Опции для HR2E
- Специальные значения
Принадлежности
- Кабель / круглый штепсельный разъем (KB...)
См. дополнительную информацию в разделе «Принадлежности» - Преобразователь OMNI-TA
- Конфигуратор устройств ECI-1
