Датчик расхода LABO-HR2VE-S

Характеристики

Механический датчик расхода для масла, с подпружиненным поршнем и магнитным срабатыванием датчиков Холла. Прочная конструкция из латуни или нержавеющей стали.

Электроника LABO, установленная на устройство, имеет электронный переключающий выход (двухтактный) с регулируемыми характеристиками (минимум/максимум) и гистерезисом, который срабатывает в случае подъема выше или опускания ниже регулируемого предела.

При желании значение переключения можно установить на существующий в данный момент поток с помощью «обучения». Также доступны модели с аналоговым или импульсным выходом (см. отдельные технические паспорта).

В отличие от электромеханических переключателей (герконы или микропереключатели), электронные переключатели нечувствительны к ударам и износу.

Гальваническая развязка от цепи питания отсутствует.

Технические данные

Диапазоны

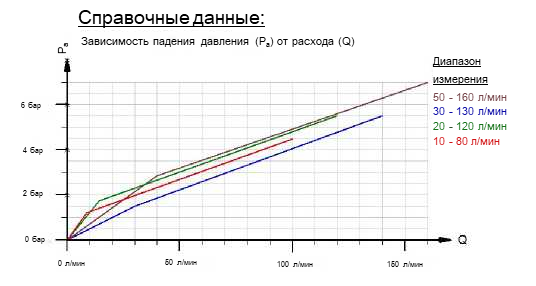

Данные в таблице для диапазонов измерения соответствуют горизонтальному внутреннему потоку с увеличением расхода.

Стандартный тип LABO-HR2VE

Возможны специальные диапазоны.

Монтажная схема

Пример подключения: PNP NPN

Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.

Рекомендуется использовать экранированную проводку.

Двухтактный выход можно по желанию переключать как выход PNP или NPN.

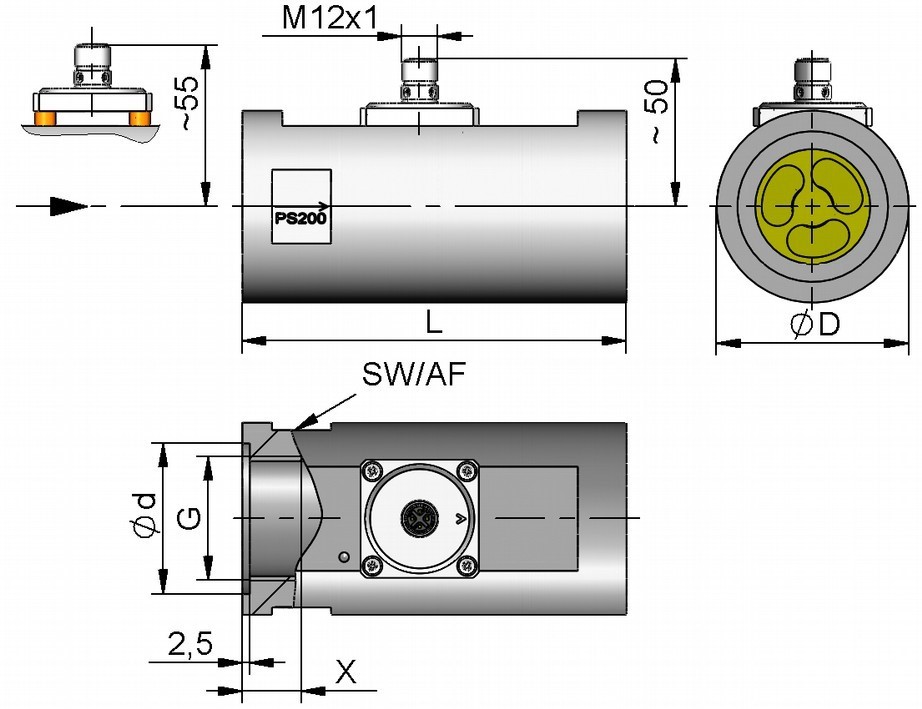

Размеры и вес

Включая электронику LABO

Правила обращения и эксплуатации. Примечание

Значение переключения может быть запрограммировано пользователем посредством «обучения» датчика.

При желании возможность программирования может быть заблокирована производителем.

Конфигуратор устройств ECI-1 с соответствующим программным обеспечением доступен в качестве удобной опции для программирования всех параметров с помощью ПК и для регулировки.

Функция обучения не доступна для LABO-HR2E-C.

• Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
• Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов)

При неблагоприятных условиях давления, например, при свободном выходе, существует опасность кавитации.

Эксплуатация и программирование

Значение переключения устанавливается следующим образом:

• Создайте в трубопроводе соответствующий расход, на который будет настроено устройство.
• Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, импульс от источника питания посредством перемычки или импульс от ПЛК), чтобы получить измеренное значение.
• По завершении «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.

Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода.

Чтобы избежать необходимости перехода в нежелательное рабочее состояние в целях «обучения», устройство может быть оснащено на заводе-изготовителе функцией «смещения обучения» (teach-offset). Точка «смещения обучения» прибавляется к текущему измеренному значению перед сохранением.

Пример: Конец диапазона измерения должен быть установлен на 80 %. Однако безопасно допускается достигать только уровня 60 %. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При расходе 60 % в процессе обучения будет сохраняться значение 80 %.

Концевой выключатель LABO-HR2VE-S можно использовать для контроля минимума или максимума.

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

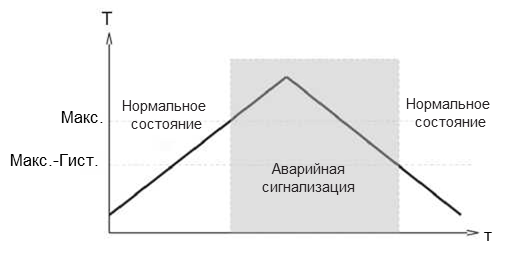

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

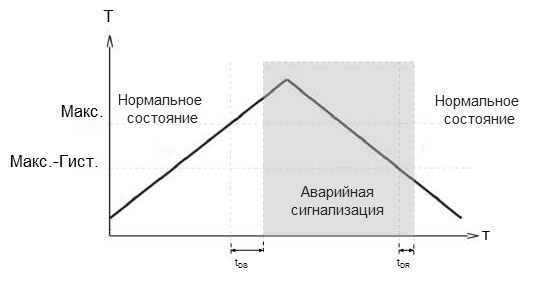

К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.

В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

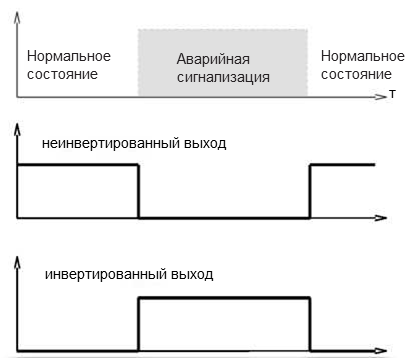

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.

Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.

Код для заказа

Заказывается базовое устройство, т. е. HR2VE-032GM100 с электроникой, например, LABO-HR2VE-SPLISD.

○ - Опция

Опции для HR2VE

• Специальные значения

Принадлежности

• Кабель / круглый штепсельный разъем (KB...)
  См. дополнительную информацию в разделе «Принадлежности»
• Преобразователь OMNI-TA
• Конфигуратор устройств ECI-1
